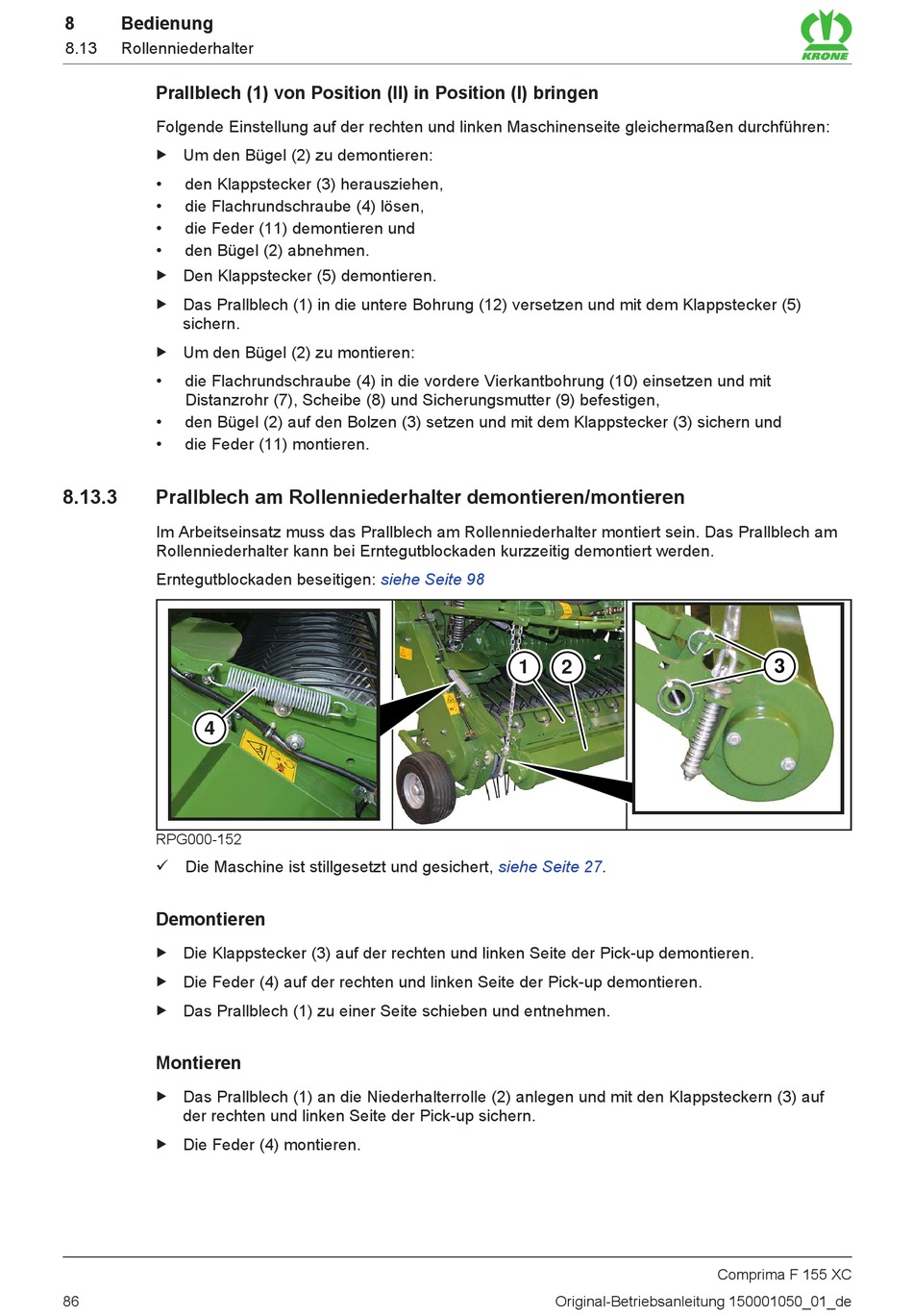

Prallblech Am Rollenniederhalter Demontieren/Montieren - Krone Comprima F 155 XC Originalbetriebsanleitung

8 Bedienung
8.13 Rollenniederhalter
Prallblech (1) von Position (II) in Position (I) bringen
Folgende Einstellung auf der rechten und linken Maschinenseite gleichermaßen durchführen:
„ Um den Bügel (2) zu demontieren:
• den Klappstecker (3) herausziehen,
• die Flachrundschraube (4) lösen,
• die Feder (11) demontieren und
• den Bügel (2) abnehmen.
„ Den Klappstecker (5) demontieren.
„ Das Prallblech (1) in die untere Bohrung (12) versetzen und mit dem Klappstecker (5)
sichern.
„ Um den Bügel (2) zu montieren:
• die Flachrundschraube (4) in die vordere Vierkantbohrung (10) einsetzen und mit
Distanzrohr (7), Scheibe (8) und Sicherungsmutter (9) befestigen,
• den Bügel (2) auf den Bolzen (3) setzen und mit dem Klappstecker (3) sichern und
• die Feder (11) montieren.
8.13.3

Prallblech am Rollenniederhalter demontieren/montieren

Im Arbeitseinsatz muss das Prallblech am Rollenniederhalter montiert sein. Das Prallblech am
Rollenniederhalter kann bei Erntegutblockaden kurzzeitig demontiert werden.
Erntegutblockaden beseitigen:
4
RPG000-152
ü Die Maschine ist stillgesetzt und gesichert,
Demontieren
„ Die Klappstecker (3) auf der rechten und linken Seite der Pick-up demontieren.
„ Die Feder (4) auf der rechten und linken Seite der Pick-up demontieren.
„ Das Prallblech (1) zu einer Seite schieben und entnehmen.
Montieren
„ Das Prallblech (1) an die Niederhalterrolle (2) anlegen und mit den Klappsteckern (3) auf
der rechten und linken Seite der Pick-up sichern.
„ Die Feder (4) montieren.
