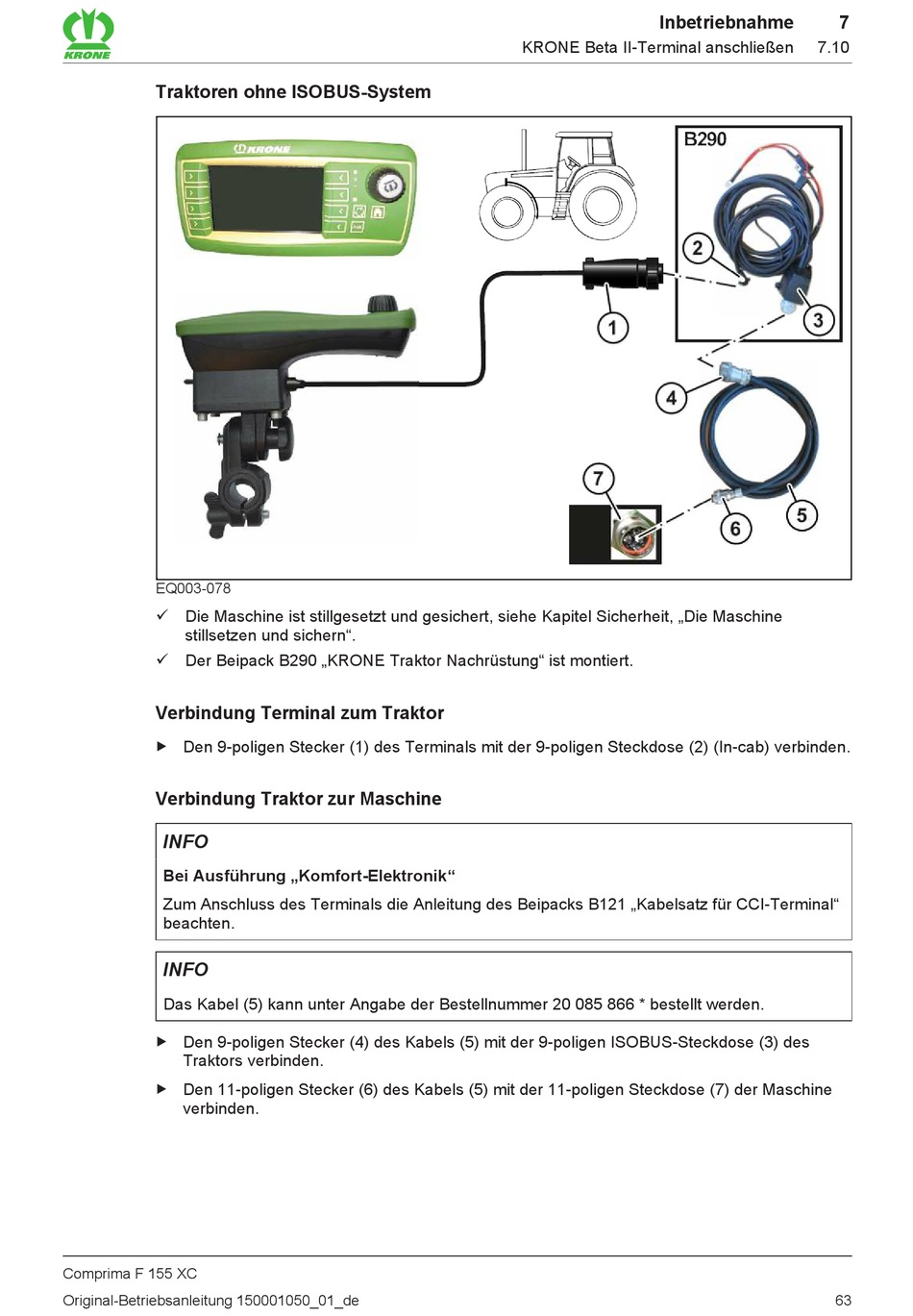

Traktoren ohne ISOBUS-System
EQ003-078
ü Die Maschine ist stillgesetzt und gesichert, siehe Kapitel Sicherheit, „Die Maschine
stillsetzen und sichern".
ü Der Beipack B290 „KRONE Traktor Nachrüstung" ist montiert.
Verbindung Terminal zum Traktor
„ Den 9-poligen Stecker (1) des Terminals mit der 9-poligen Steckdose (2) (In-cab) verbinden.
Verbindung Traktor zur Maschine
INFO
Bei Ausführung „Komfort-Elektronik"
Zum Anschluss des Terminals die Anleitung des Beipacks B121 „Kabelsatz für CCI-Terminal"
beachten.
INFO
Das Kabel (5) kann unter Angabe der Bestellnummer 20 085 866 * bestellt werden.
„ Den 9-poligen Stecker (4) des Kabels (5) mit der 9-poligen ISOBUS-Steckdose (3) des
Traktors verbinden.
„ Den 11-poligen Stecker (6) des Kabels (5) mit der 11-poligen Steckdose (7) der Maschine
verbinden.
