Krone Comprima F 155 XC Originalbetriebsanleitung Seite 49

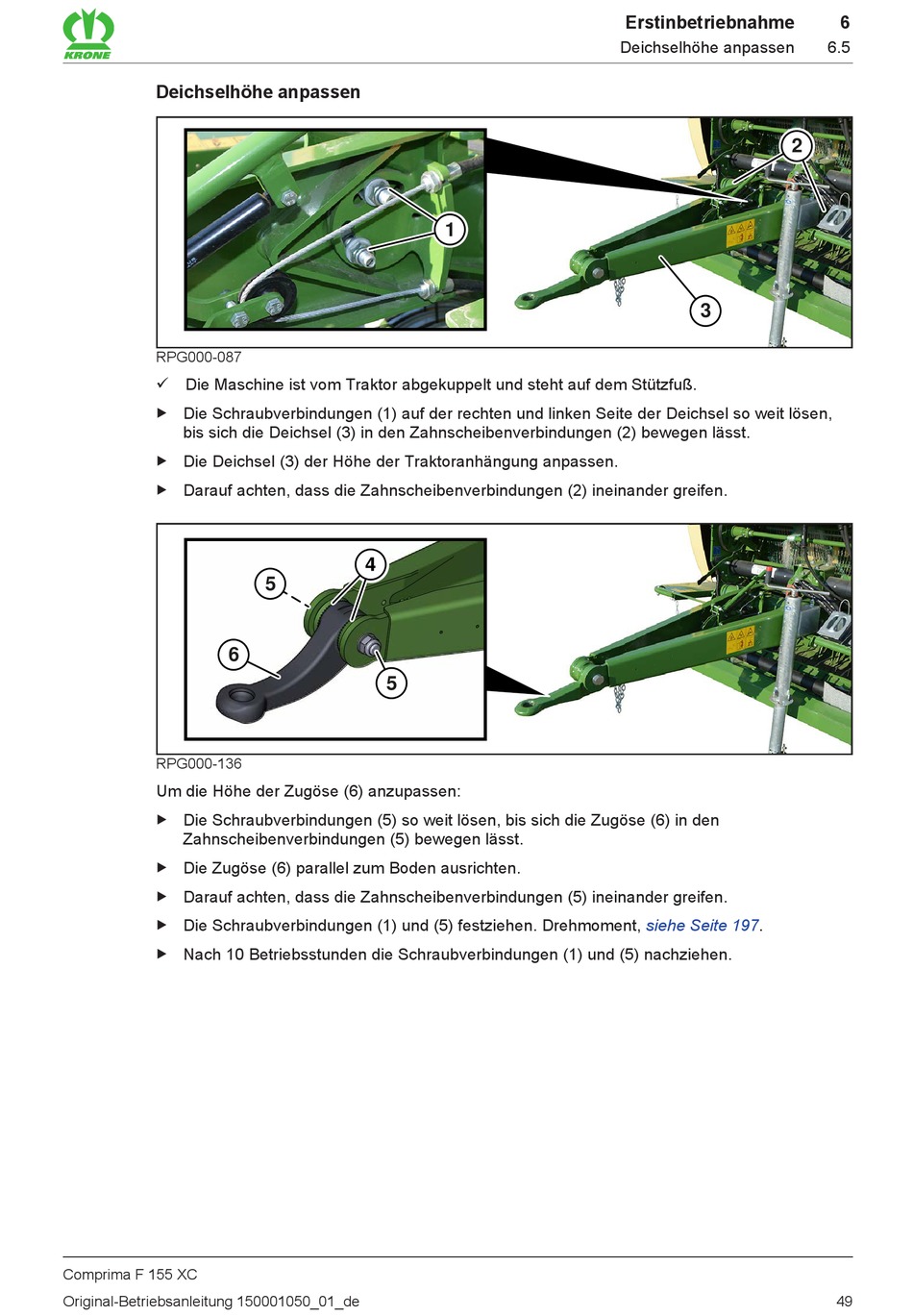

Deichselhöhe anpassen
RPG000-087
ü Die Maschine ist vom Traktor abgekuppelt und steht auf dem Stützfuß.
„ Die Schraubverbindungen (1) auf der rechten und linken Seite der Deichsel so weit lösen,
bis sich die Deichsel (3) in den Zahnscheibenverbindungen (2) bewegen lässt.
„ Die Deichsel (3) der Höhe der Traktoranhängung anpassen.
„ Darauf achten, dass die Zahnscheibenverbindungen (2) ineinander greifen.
6
RPG000-136
Um die Höhe der Zugöse (6) anzupassen:
„ Die Schraubverbindungen (5) so weit lösen, bis sich die Zugöse (6) in den
Zahnscheibenverbindungen (5) bewegen lässt.
„ Die Zugöse (6) parallel zum Boden ausrichten.
„ Darauf achten, dass die Zahnscheibenverbindungen (5) ineinander greifen.
„ Die Schraubverbindungen (1) und (5) festziehen. Drehmoment,
„ Nach 10 Betriebsstunden die Schraubverbindungen (1) und (5) nachziehen.
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
4
5
5
1
Erstinbetriebnahme
Deichselhöhe anpassen
2
3
siehe Seite 197.
6
6.5
49
