Hydraulikschaltplan

22 Anhang
22.1 Hydraulikschaltplan

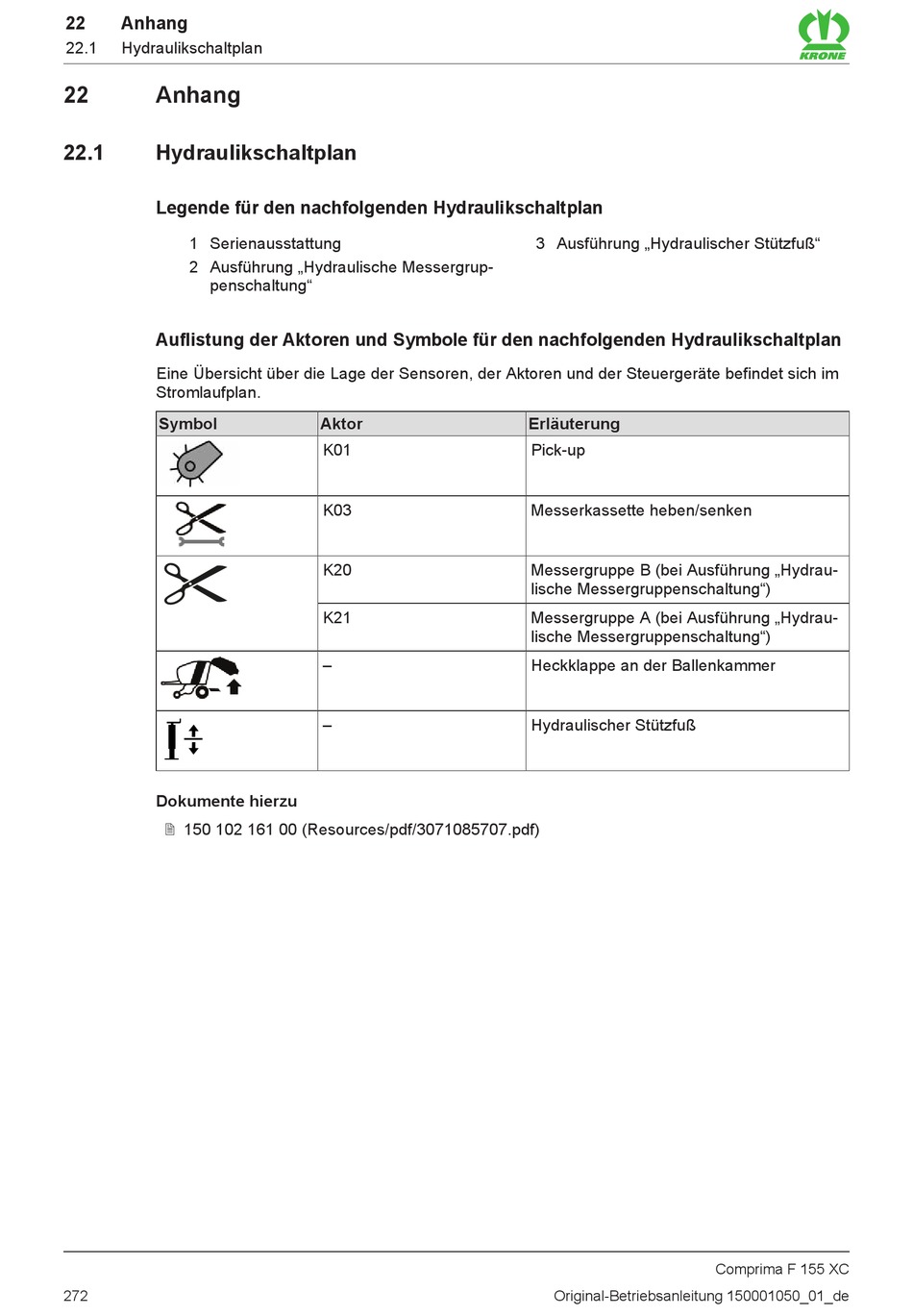

Legende für den nachfolgenden Hydraulikschaltplan
1 Serienausstattung
2 Ausführung „Hydraulische Messergrup-
penschaltung"
Auflistung der Aktoren und Symbole für den nachfolgenden Hydraulikschaltplan
Eine Übersicht über die Lage der Sensoren, der Aktoren und der Steuergeräte befindet sich im
Stromlaufplan.
Symbol
Dokumente hierzu
2 150 102 161 00 (Resources/pdf/3071085707.pdf)
272
Aktor
K01
K03
K20
K21
–
–
3 Ausführung „Hydraulischer Stützfuß"
Erläuterung
Pick-up
Messerkassette heben/senken
Messergruppe B (bei Ausführung „Hydrau-
lische Messergruppenschaltung")
Messergruppe A (bei Ausführung „Hydrau-
lische Messergruppenschaltung")
Heckklappe an der Ballenkammer
Hydraulischer Stützfuß
