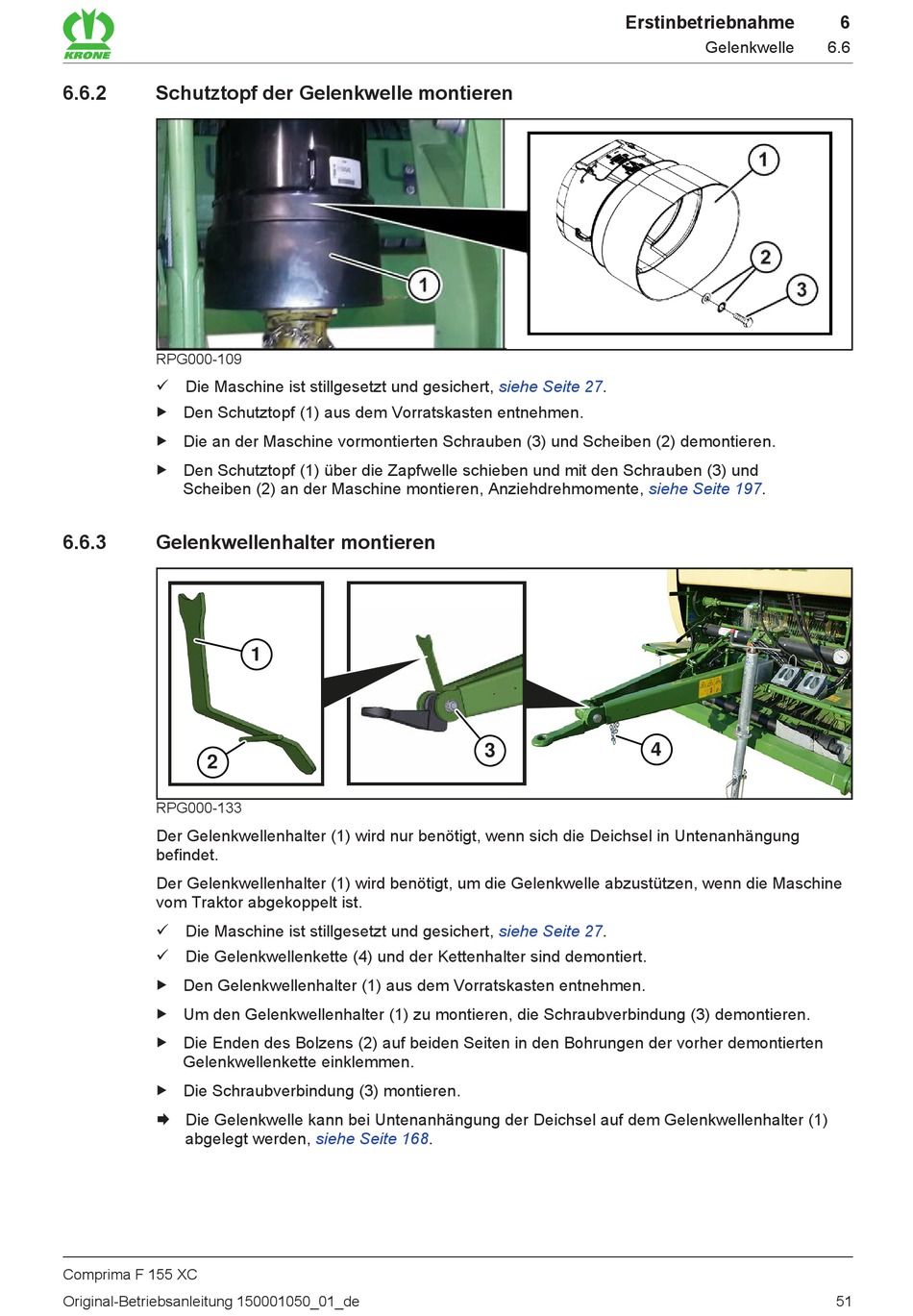

Schutztopf der Gelenkwelle montieren

RPG000-109
ü Die Maschine ist stillgesetzt und gesichert,
„ Den Schutztopf (1) aus dem Vorratskasten entnehmen.
„ Die an der Maschine vormontierten Schrauben (3) und Scheiben (2) demontieren.
„ Den Schutztopf (1) über die Zapfwelle schieben und mit den Schrauben (3) und
Scheiben (2) an der Maschine montieren, Anziehdrehmomente,
6.6.3

Gelenkwellenhalter montieren

2
RPG000-133
Der Gelenkwellenhalter (1) wird nur benötigt, wenn sich die Deichsel in Untenanhängung
befindet.
Der Gelenkwellenhalter (1) wird benötigt, um die Gelenkwelle abzustützen, wenn die Maschine
vom Traktor abgekoppelt ist.
ü Die Maschine ist stillgesetzt und gesichert,
ü Die Gelenkwellenkette (4) und der Kettenhalter sind demontiert.
„ Den Gelenkwellenhalter (1) aus dem Vorratskasten entnehmen.
„ Um den Gelenkwellenhalter (1) zu montieren, die Schraubverbindung (3) demontieren.
„ Die Enden des Bolzens (2) auf beiden Seiten in den Bohrungen der vorher demontierten
Gelenkwellenkette einklemmen.
„ Die Schraubverbindung (3) montieren.
Æ Die Gelenkwelle kann bei Untenanhängung der Deichsel auf dem Gelenkwellenhalter (1)
abgelegt werden,
