KRONE Alpha-Bedieneinheit

Bei Ausführung „Medium-Elektronik"
HINWEIS
Durch eindringendes Wasser in die Bedieneinheit kommt es zu Funktionsstörungen.
Dadurch lässt sich die Maschine nicht mehr sicher bedienen.
„ Die Bedieneinheit vor Wasser schützen.
„ Wenn die Maschine längere Zeit (z. B. im Winter) nicht benutzt wird, das Terminal in
einem trockenen Raum lagern.
„ Bei Montage- und Reparaturarbeiten, insbesondere bei Schweißarbeiten an der
Maschine, die Spannungszuführung zur Bedieneinheit unterbrechen.
EQ001-211
Die elektronische Ausstattung der Maschine besteht im Wesentlichen aus dem Jobrechner
sowie der Bedieneinheit und den Steuer- und Funktionselementen.

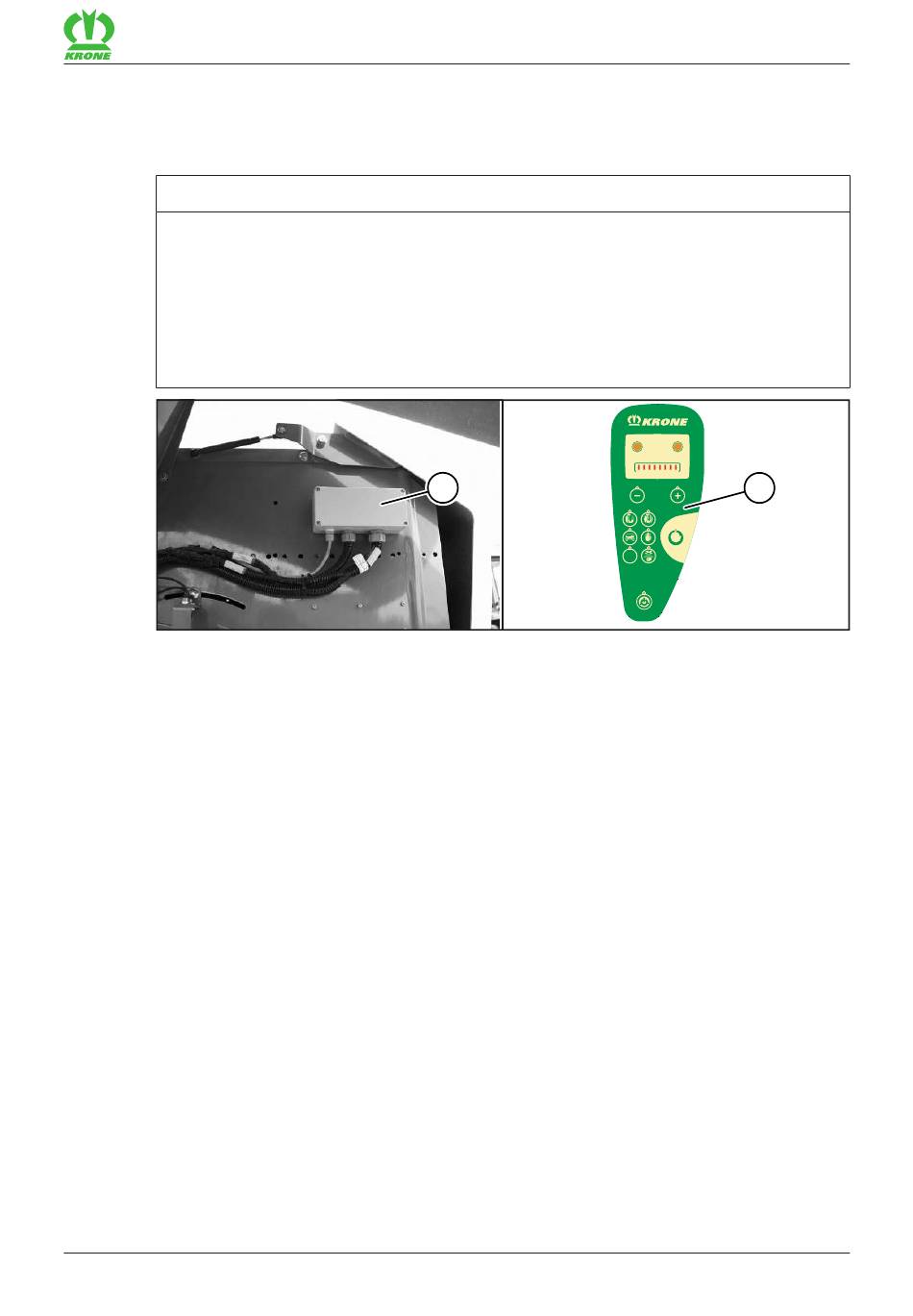

Der Jobrechner (1) befindet sich auf der rechten Maschinenseite unter der Seitenhaube.
Seine Funktionen sind:
• Steuerung der an der Maschine verbauten Aktorik
• Diagnose Sensorik/Aktorik
Durch die Bedieneinheit (2) werden dem Fahrer Informationen mitgeteilt und Einstellungen für
den Betrieb der Maschine durchgeführt, die vom Jobrechner aufgenommen und
weiterverarbeitet werden.
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
KRONE Alpha-Bedieneinheit
1
A B C D E F G H
2
2 3
6
7
10
9
8
9
