Prallblech am Rollenniederhalter einstellen

4 7
9 8
RP000-140

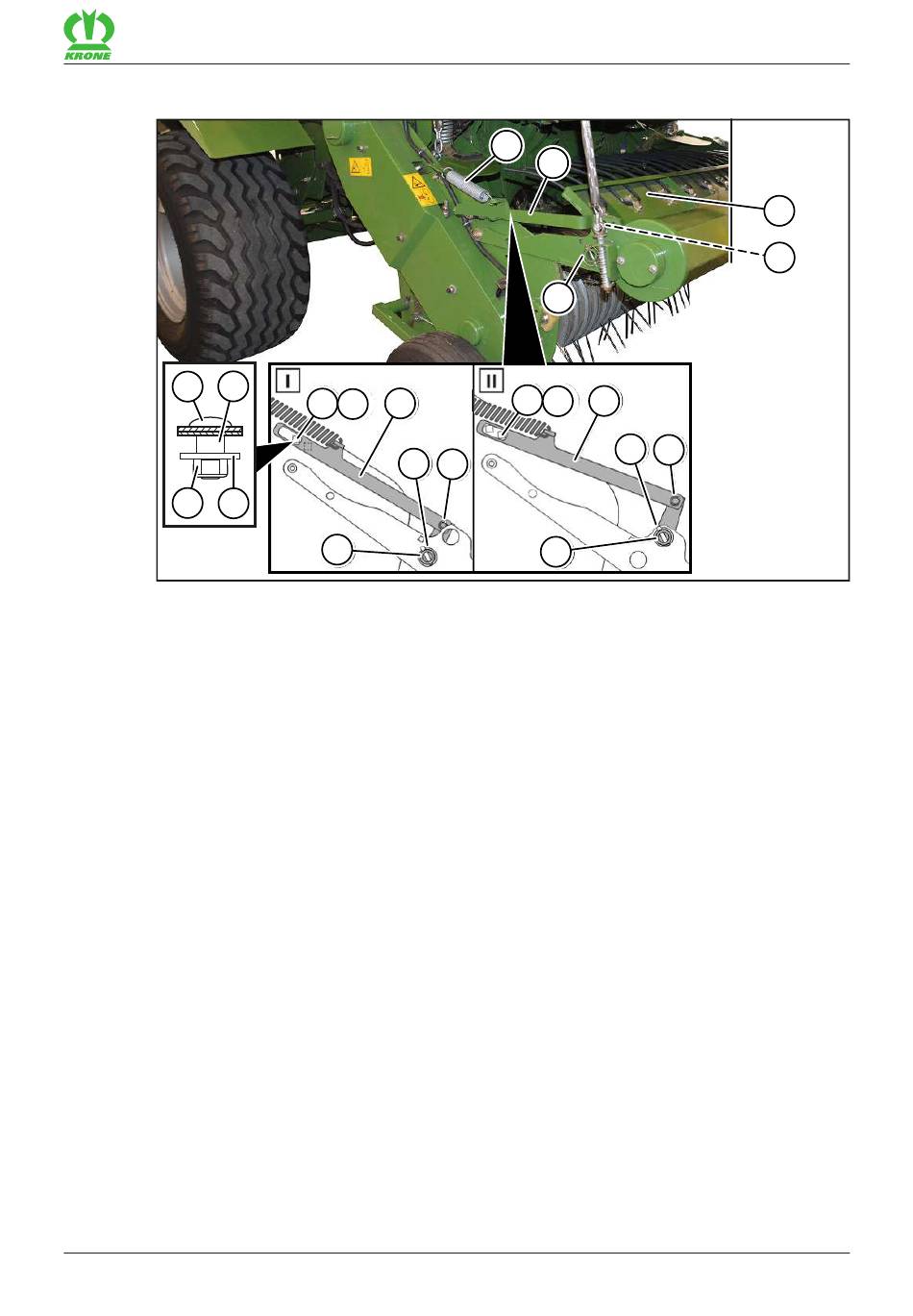

Die Höhe des Prallblechs (1) am Rollenniederhalter kann dem Schwad angepasst werden.
Werksseitig ist Position (I) eingestellt. Bei sehr feuchtem Erntegut empfiehlt es sich, das
Prallblech in Position (II) zu bringen.
Prallblech (1) von Position (I) in Position (II) bringen
Folgende Einstellung auf der rechten und linken Maschinenseite gleichermaßen durchführen:
„ Um den Bügel (2) zu demontieren:
• den Klappstecker (3) herausziehen,
• die Flachrundschraube (4) lösen,
• die Feder (11) demontieren und
• den Bügel (2) abnehmen.
„ Den Klappstecker (5) demontieren.
„ Das Prallblech (1) in die obere Bohrung (13) versetzen und mit dem Klappstecker (5)
sichern.
„ Um den Bügel (2) zu montieren:
• die Flachrundschraube (4) in die vordere Vierkantbohrung (6) einsetzen und mit
Distanzrohr (7), Scheibe (8) und Sicherungsmutter (9) befestigen,
• den Bügel (2) auf den Bolzen (3) setzen und mit dem Klappstecker (3) sichern und
• die Feder (11) montieren.
