Gelenkwelle An Die Maschine Montieren; Spannvorrichtung Demontieren - Krone Comprima F 155 XC Originalbetriebsanleitung

6 Erstinbetriebnahme
6.7

Spannvorrichtung demontieren

6.6.4

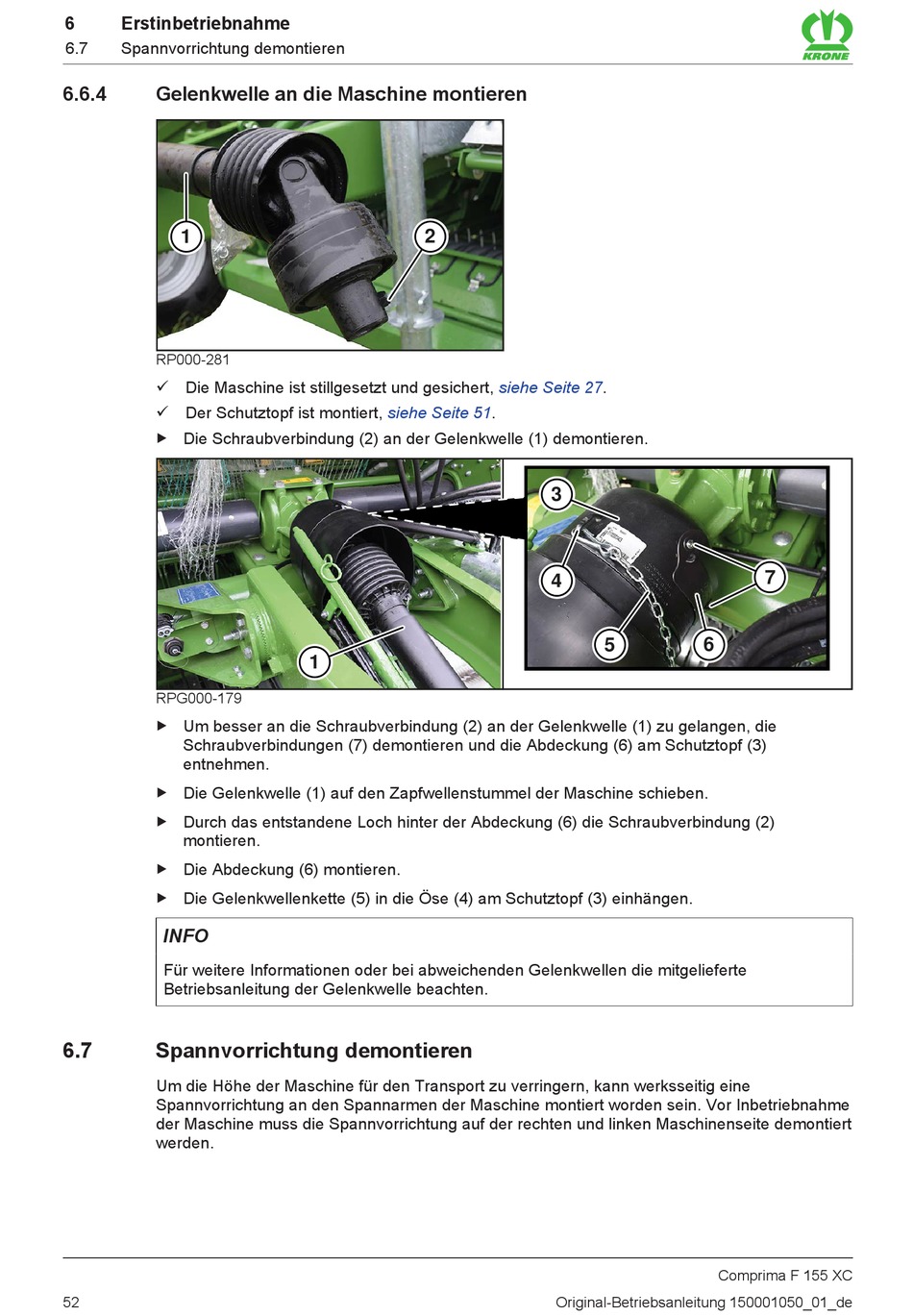

Gelenkwelle an die Maschine montieren

1
RP000-281
ü Die Maschine ist stillgesetzt und gesichert,
ü Der Schutztopf ist montiert,
„ Die Schraubverbindung (2) an der Gelenkwelle (1) demontieren.
RPG000-179
„ Um besser an die Schraubverbindung (2) an der Gelenkwelle (1) zu gelangen, die
Schraubverbindungen (7) demontieren und die Abdeckung (6) am Schutztopf (3)
entnehmen.
„ Die Gelenkwelle (1) auf den Zapfwellenstummel der Maschine schieben.
„ Durch das entstandene Loch hinter der Abdeckung (6) die Schraubverbindung (2)
montieren.
„ Die Abdeckung (6) montieren.
„ Die Gelenkwellenkette (5) in die Öse (4) am Schutztopf (3) einhängen.
INFO
Für weitere Informationen oder bei abweichenden Gelenkwellen die mitgelieferte
Betriebsanleitung der Gelenkwelle beachten.
6.7 Spannvorrichtung demontieren
Um die Höhe der Maschine für den Transport zu verringern, kann werksseitig eine
Spannvorrichtung an den Spannarmen der Maschine montiert worden sein. Vor Inbetriebnahme
der Maschine muss die Spannvorrichtung auf der rechten und linken Maschinenseite demontiert
werden.
52
2
siehe Seite 51.
1
siehe Seite 27.
3
4
5
Original-Betriebsanleitung 150001050_01_de
7
6
Comprima F 155 XC
