18 Wartung

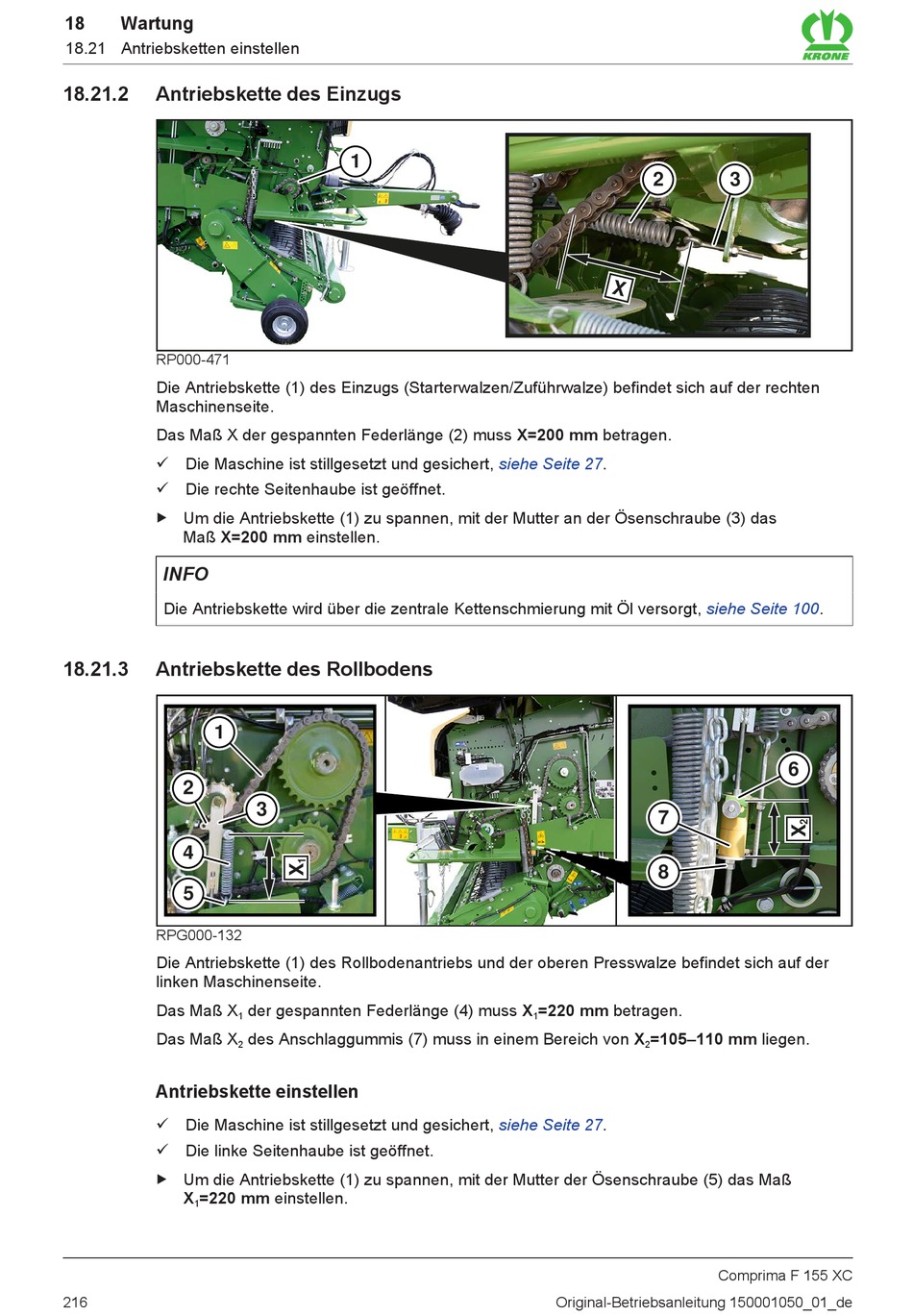

18.21 Antriebsketten einstellen
18.21.2

Antriebskette des Einzugs

RP000-471
Die Antriebskette (1) des Einzugs (Starterwalzen/Zuführwalze) befindet sich auf der rechten
Maschinenseite.
Das Maß X der gespannten Federlänge (2) muss X=200 mm betragen.
ü Die Maschine ist stillgesetzt und gesichert,
ü Die rechte Seitenhaube ist geöffnet.
„ Um die Antriebskette (1) zu spannen, mit der Mutter an der Ösenschraube (3) das
Maß X=200 mm einstellen.
INFO
Die Antriebskette wird über die zentrale Kettenschmierung mit Öl versorgt,
18.21.3

Antriebskette des Rollbodens

1
2
4
5
RPG000-132
Die Antriebskette (1) des Rollbodenantriebs und der oberen Presswalze befindet sich auf der
linken Maschinenseite.
Das Maß X
Das Maß X
Antriebskette einstellen
ü Die Maschine ist stillgesetzt und gesichert,
ü Die linke Seitenhaube ist geöffnet.
„ Um die Antriebskette (1) zu spannen, mit der Mutter der Ösenschraube (5) das Maß
X =220 mm einstellen.
1
216
1
3
der gespannten Federlänge (4) muss X
1
des Anschlaggummis (7) muss in einem Bereich von X
2
2
siehe Seite 27.
7
8
=220 mm betragen.
1
=105–110 mm liegen.
2
siehe Seite 27.
Original-Betriebsanleitung 150001050_01_de
3
siehe Seite 100.
6
Comprima F 155 XC
