Prüfung und Vorbereitung

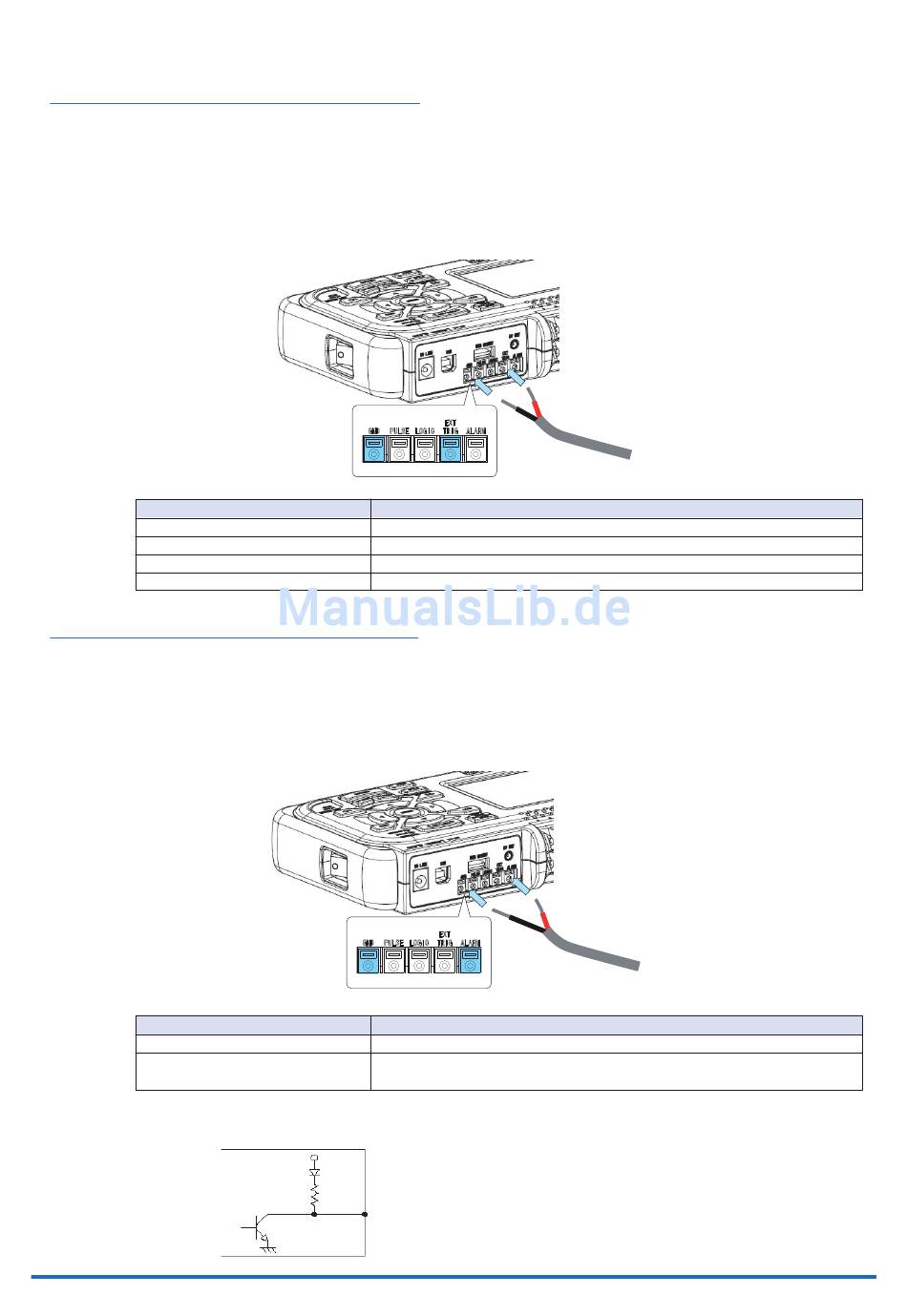

Anschluss des Triggereingangskabels
Um Triggersignale von einem externen Gerät einzugeben, schließen Sie das Kabel wie unten gezeigt an den
EXT TRIG-Anschluss an.
Drücken Sie die Minustaste (–) über dem Anschluss mit einem Schlitzschraubendreher ein, schieben Sie die
Kabelader ein und ziehen Sie dann den Schraubendreher wieder heraus.
Ziehen Sie nach Abschluss der Verdrahtung leicht an der Ader, um sicherzustellen, dass sie fest sitzt.
Anzahl der Kanäle
Eingangsspannungsbereich
Schwellenwert
Hysterese
Anschluss des Alarmausgangskabels
Um Alarmsignale auszugeben, schließen Sie das Kabel wie unten gezeigt an den ALARM-Anschluss an.
Drücken Sie die Minustaste (–) über dem Anschluss mit einem Schlitzschraubendreher ein, schieben Sie die
Kabelader ein und ziehen Sie dann den Schraubendreher wieder heraus.
Ziehen Sie nach Abschluss der Verdrahtung leicht an der Ader, um sicherzustellen, dass sie fest sitzt.
Anzahl der Kanäle
Maximalwert
2-8
Position
Beschreibung
1
0...+24 V max. (einpoliger Eingang gegen Masse)
+2,5 V
ca. 0,5 V (+2,5 bis +3 V)
Position
Beschreibung
1
VCEO (Spannung zwischen Kollektor und Emitter): 30 V
IC (Kollektorstrom): 0,5 A
Alarmausgangsschaltung
Maximalwert
GL200
+5V
VCEO (Spannung zwischen Kollektor und Emitter) : 30 V
100K
IC (Kollektorstrom)
PC (Kollektorlast)
Hinweis: Achten Sie darauf, die Maximalwerte nicht zu überschreiten.
: 0,5 A
: 0,2 W
