GRAPHTEC GL200 midi LOGGER Benutzerhandbuch Seite 46

Unterer/oberer EU-Skalierwert........Legt den Umrechnungswert und die physik. Einheit für die EU-Funktion fest.

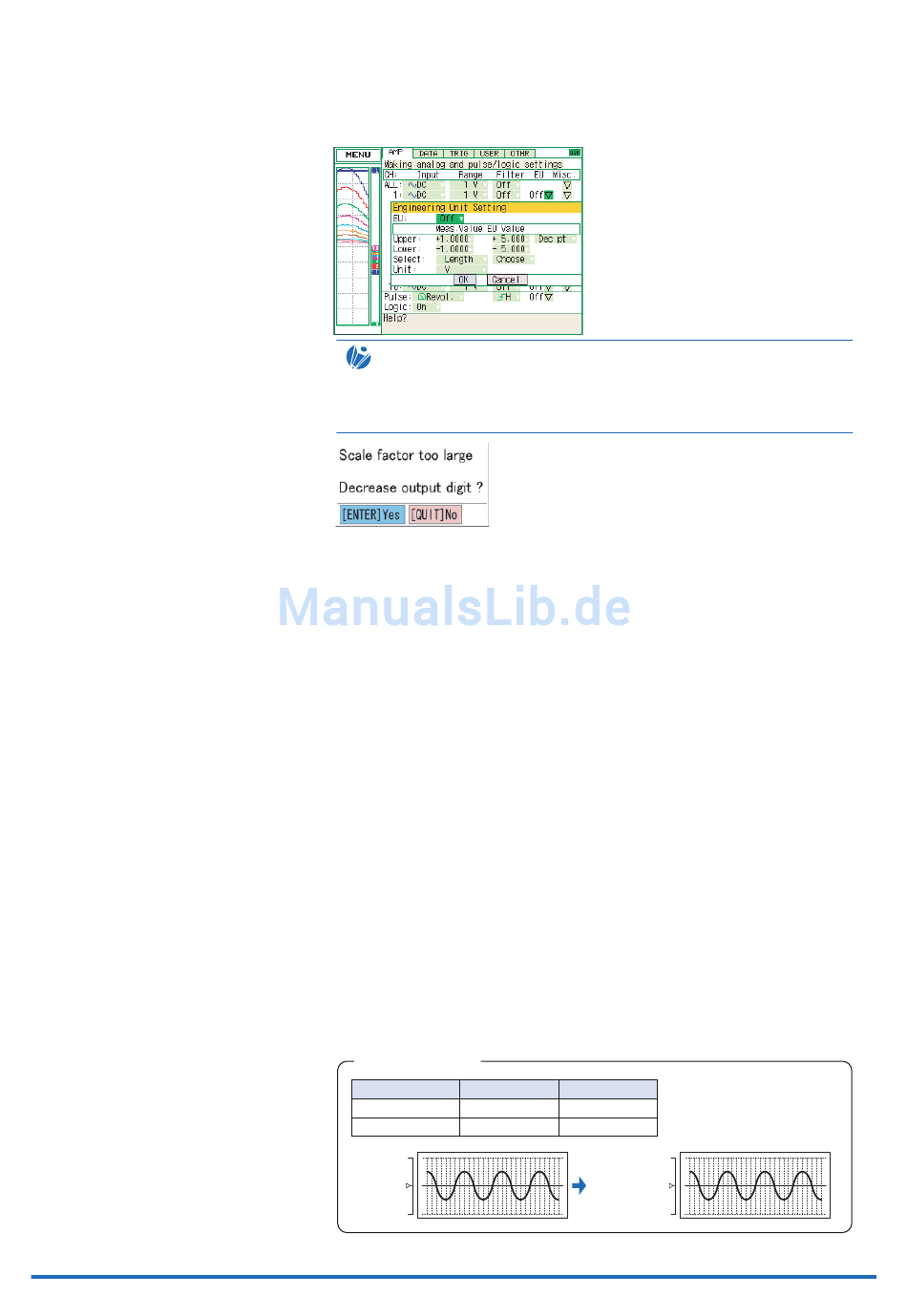

Beim Drücken von ENTER wird das folgende Fenster angezeigt:
ACHTUNG
Die Skalierung wird berechnet, indem ein Bruchteil des Messwertes oder
des EU-Ausgangswertes kalkuliert wird. Wenn ein Wert vorgegeben wird,
den der GL200 nicht verarbeiten kann, wird die folgende Meldung angezeigt:
Wenn diese Meldung erscheint, folgen Sie den Anweisungen durch
Reduzierung der Anzahl der Stellen um eine Stelle, oder indem Sie die
Anzahl beibehalten und den EU-Skalierwert ändern.
(a) Meas. Value (Messwert)
Hier wird der umzurechnende numerische Wert eingegeben. Legen
Sie zwei Punkte fest, die Parameter "Upper" (oberer Wert) und "Lower"
(unterer Wert).
(b) EU Value (EU-Skalierwert)
Legt den Ausgang nach der Umrechnung fest. Legen Sie zwei Punkte
fest, die Parameter "Upper" (oberer Wert) und "Lower" (unterer Wert).
(c) Dec pt (Dezpkt Dezimalpunkt)
Dieser Parameter stellt die Position des Dezimalpunktes für die Zahl(en)
ein, die als EU-Sklalierwert(e) festgelegt wird (werden).
(d) Unit (physik. Einheit)
Wählt die physik. Einheit für den umgerechneten Wert. Die Einheit kann
als vom Anwender frei definierbare alphanumerische Zeichenkette vorge-
geben werden. Der Parameter der Einheit kann auch über die Funktion
"Select Unit" (Einheit wählen) festgesetzt werden.
(e) Select (Wählen)
Wählt den Typ der EU-Einheit (EU = Engineering Unit)
(f) Choose (Wählen)
Wählt die umgerechnete Einheit. Die hier angezeigte Einheit ist der
Einheitswert, der über die Einstellung "Setting" festgelegt wurde.
Zur Vorgabe einer Einheit, die hier nicht angezeigt wird, verwenden Sie
eine frei definierbare alphanumerische Zeichenkette. Die hier festgelegte
Einstellung wird als Maßeinheit angezeigt.
Einstellung
Oberer Wert
festgelegter Wert +2,5000
EU-Skalierwert +10,000
+5 V
Kanal 1
10V
–5 V
Einstellungen und Messung
Unterer Wert
–2,5000
–10,000
+20,00 U/min
Kanal 1
Skalierung 1
–20,00 U/min
3-15
