Einstellungen und Messung

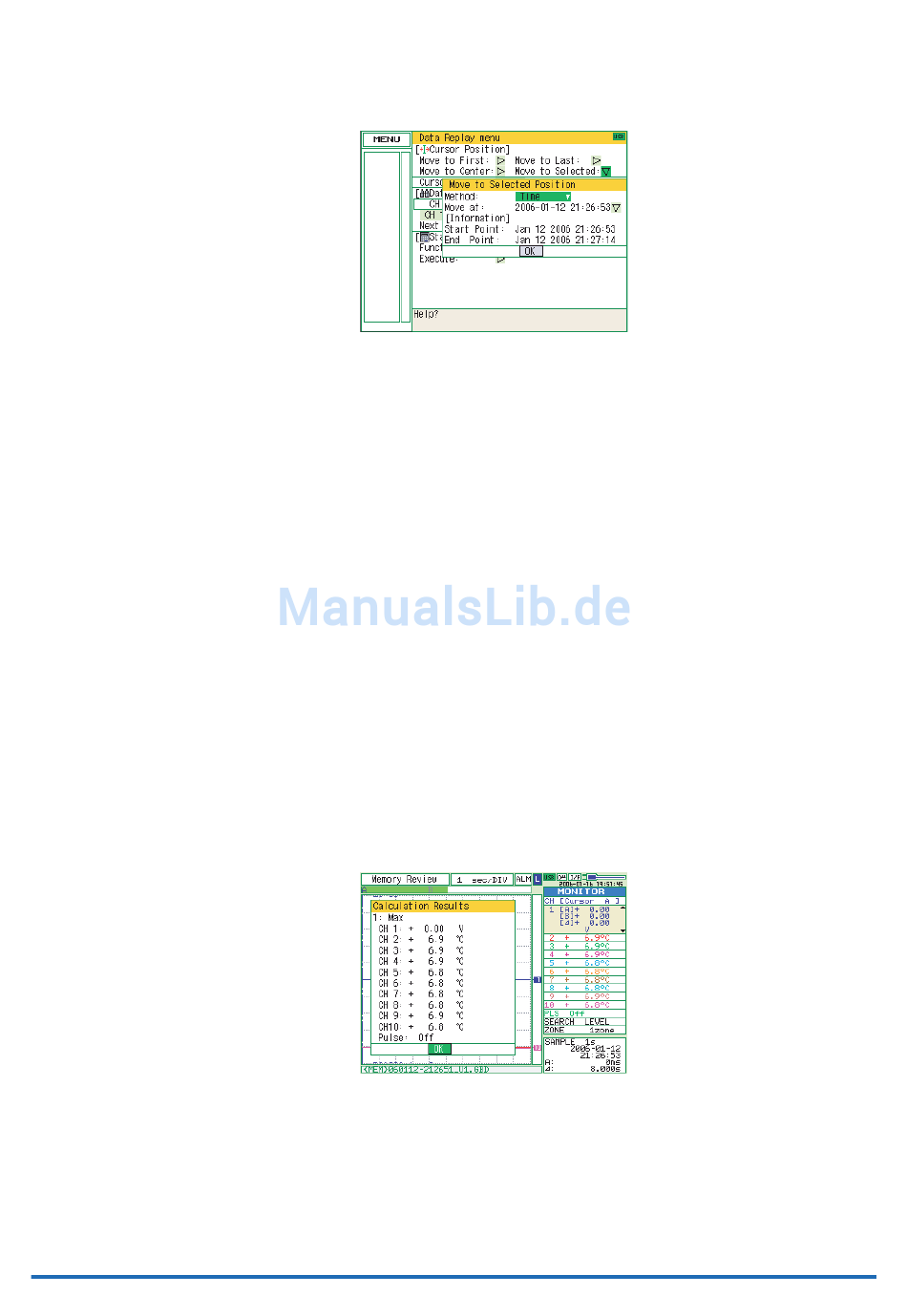

Cursor Sync (Synchronisation der Cursor):
Data Search......................... Diese Funktion sucht entsprechend dem festgelegten Verfahren in den
(Messdaten suchen)
Statistische Berechnung der Daten zwischen den Cursorpositionen:
3-28
• Time (Zeit): Verschieben zu einem vorgegebenen Datum/Zeitpunkt.
Verschiebt Cursor A und B gemeinsam. Cursor A ist dabei immer der
Ausgangspunkt.
aufgezeichneten Daten.
• CH (Kanal): Hier wird der Kanal ausgewählt, dessen Daten durchsucht
werden sollen.
• Mode (Betriebsart): Hier wählen Sie den Suchmodus aus. Die Auswahl
ist abhängig vom Kanal, dessen Daten durchsucht werden sollen.
(Für analoge Kanäle, Impuls und Logik)
• H: Aktivierung, wenn das Signal in den durchsuchten Daten auf
einen vorgegebenen Pegel angestiegen ist.
• L: Aktivierung, wenn das Signal in den durchsuchten Daten auf
einen vorgegebenen Pegel abgefallen ist.
(Für Alarm)
• Both (Beide): Aktivierung, wenn ein gesuchter Alarm ausgelöst oder
gelöscht wurde.
• H: Aktivierung, wenn ein gesuchter Alarm ausgelöst wurde.
• L: Aktivierung, wenn ein gesuchter Alarm gelöscht wurde.
• Level (Pegel): Legt für analoge Kanäle und Impulskanäle den gesuch-
ten Pegel fest.
Die Statistikberechnungen werden für die Daten vorgenommen, die sich
zwischen den Cursorn befinden.
• Function (Funktion): Für die Auswertung der Daten zwischen den Cursor-
positionen stehen fünf Berechnungsmöglichkeiten zur Verfügung, von denen
jeweils eine gewählt werden kann.
(Nähere Einzelheiten zu den Funktionen siehe Seite 3-17.)
