Einstellung
1. Schalten Sie zum gewünschten Parameter um (Taste SPAN/POSITION/TRACE)
2. Navigieren Sie zu dem Kanal, der geändert werden soll (Richtungstasten auf/ab)
3. Ändern (Richtungstasten links, rechts)
Hinweis: Wenn Kanal 1 deaktiviert ist, kann ALL (ALLE) nicht ausgewählt werden.

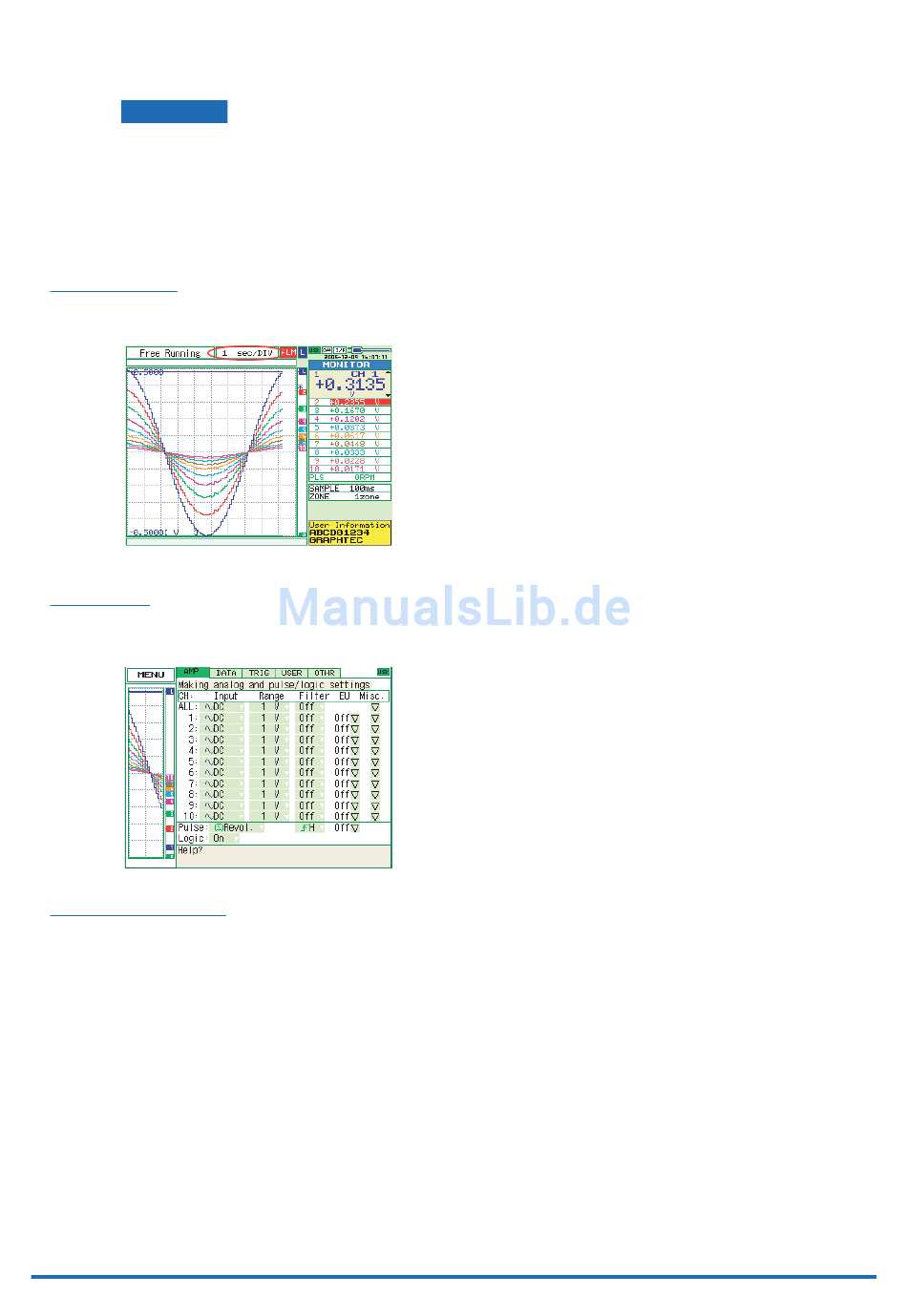

(2) TIME/DIV
Drücken Sie die Taste TIME/DIV links/rechts, um die Anzeigebreite in der Zeitachse zu ändern.
(3) MENU
Öffnen Sie das Einstellfenster für die Datenaufzeichnung. Weitere Informationen zu den Ein-
stellungen finden Sie unter "3.4 Einstellmenüs" auf Seite 3-13.
(4) QUIT (LOCAL)
Diese Taste dient in erster Linie zur Ausführung folgender Vorgänge:
• Während der Menükonfiguration eine Einstellung abbrechen.
• Bei Anzeige des Fensters SPAN/POSITION/TRACE zum MONITOR-Fenster zurückkehren.
• Von der Anzeige "Enlarged Waveform"/"Digital + Calculation" (Vergrößerter Signalverlauf/Digital
+ Berechnung) zur Anzeige "Waveform + Digital" (Signalverlauf + Digital) zurückkehren.
• Den Remote-Status (Tasten sind gesperrt) über die Schnittstellensteuerung deaktivieren.
• Den Menübildschirm schließen.
• Die Datenwiedergabe beenden.
• Von der Anzeige "Enlarged Waveform"/"Digital + Calculation" (Vergrößerter Signalverlauf/Digital
+ Berechnung) zur Anzeige "Waveform + Digital" (Signalverlauf + Digital) zurückkehren.
Einstellungen und Messung
3-5
