Einstellungen und Messung

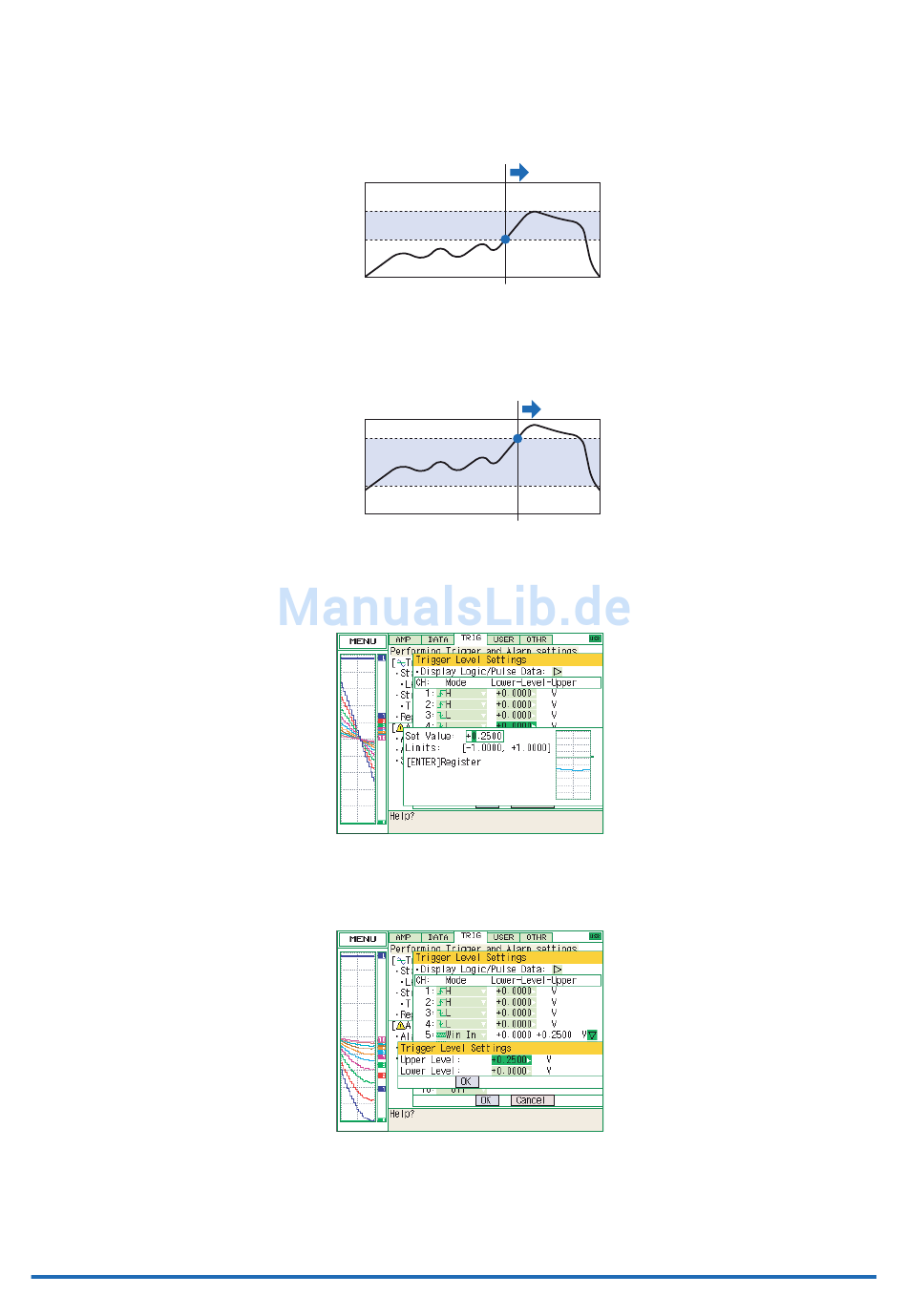

Lower – Level – Upper...... Zur Vorgabe der Trigger- und Alarmpegel für die unter "Mode" (Modus)
(Unterer/oberer Pegel)
3-20
Win In: Zur Festlegung von oberen und unteren Alarmpegeln für die einzelnen
Kanäle. Wenn der Signalpegel in den durch diese Grenzen festgelegten Be-
reich kommt oder sich darin befindet, wird ein Alarm ausgelöst.
Kanal 1
Win Out: Zur Festlegung von oberen und unteren Alarmpegeln für die
einzelnen Kanäle. Ein Alarm wird ausgegeben, wenn der Signalpegel einen
Wert hat oder einen Wert erreicht, der außerhalb des durch die Grenzwerte
festgelegten Bereichs liegt.
Kanal 1
festgelegten Bedingungen.
• H, L: Numerischen Wert eingeben.
• Win In, Win Out: Numerischen Wert für den oberen und unteren Grenz-
wert eingeben.
Alarm ausglöst
Alarm ausgelöst
