Einstellungen und Messung
(5) Richtungstasten
Diese Tasten dienen in erster Linie zur Ausführung folgender Vorgänge:
• Während der Menükonfiguration ein Menü oder einen Einstellungsparameter verschieben.
• Bei der Datenwiedergabe den Cursor bewegen.

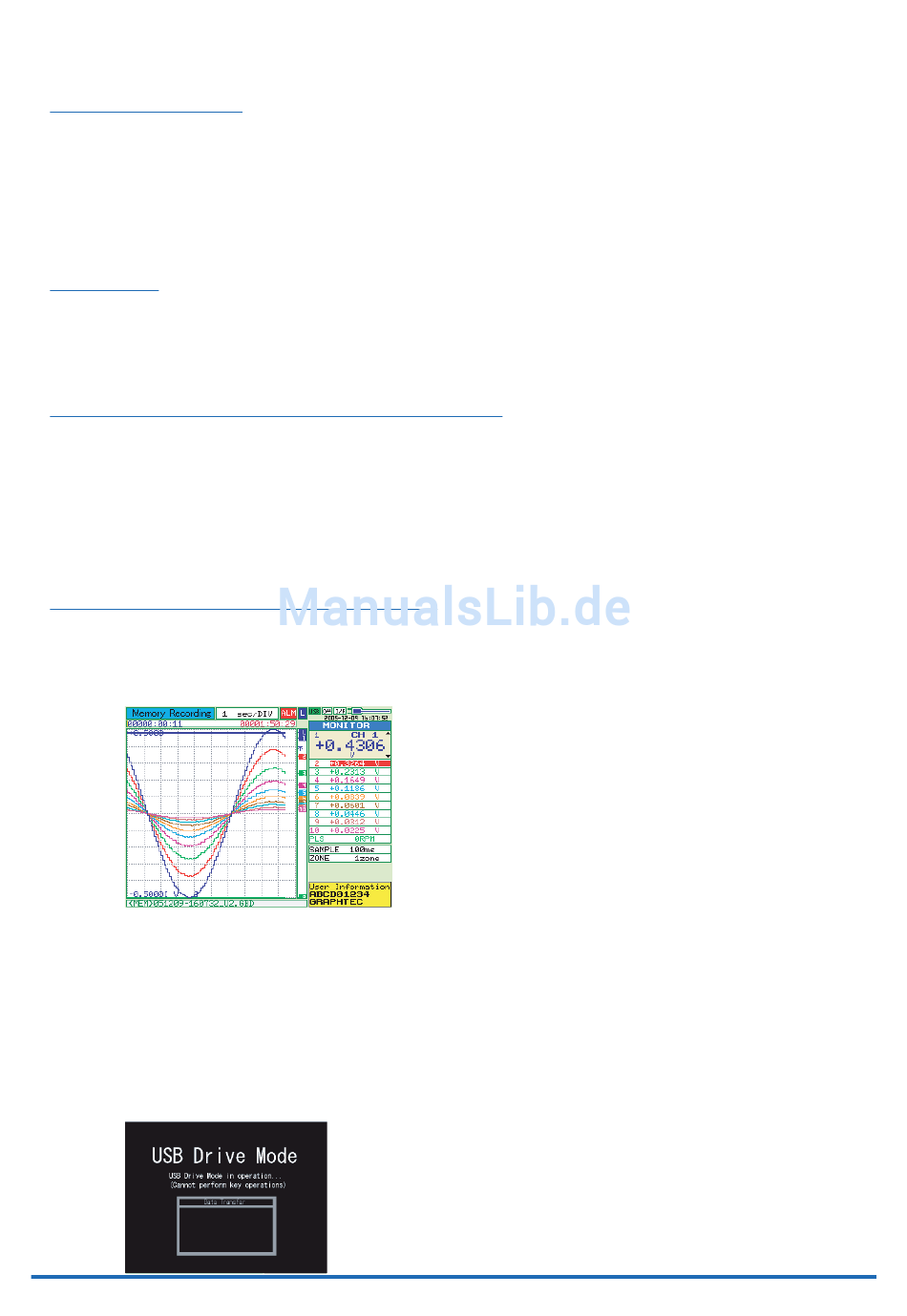

• Den aktiven Kanal in der Anzeige "Waveform + Digital" (Signalverlauf + Digital) ändern (Tasten ab/auf).
• Die Einstellung SPAN/POSITION/TRACE (Spanne/Position/Spur) ändern (Tasten rechts/links).
(6) ENTER
Diese Taste dient in erster Linie zur Ausführung des folgenden Vorgangs:
• Für den Abschluss einer Einstellung während der Menü-Konfiguration oder zum Öffnen von Unter-
menüs.
(7) SCHNELL-Taste (KEY LOCK / Tastensperre)
Diese Taste dient in erster Linie zur Ausführung folgender Vorgänge:
• Um bei der Datenwiedergabe den Cursor schnell zu bewegen.
• Um im Feld Dateieinstellungen die Betriebsart zu wechseln.
• Um die Tastensperre zu aktivieren (Linke/rechte Taste SCHNELL mindestens zwei Sekunden
lang gedrückt halten. Zum Aufheben der Tastensperre erneut drücken).
(8) START/STOP (USB-Laufwerksmodus)
Durch Drücken dieser Taste wird die Datenaufzeichnung gestartet bzw. gestoppt.
• In der Betriebsart "Freilauf" wird die Datenaufzeichnung gestartet.
• Bei laufender Datenaufzeichnung wird die Aufzeichnung durch diese Taste gestoppt.
• Um in den USB-Laufwerksmodus zu schalten, die Taste beim Einschalten des Gerätes gedrückt
halten.
Im USB-Laufwerksmodus wird der interne Speicher vom PC als externes Speichermedium erkannt.
1. Zur Verbindung zwischen GL200 und PC wird ein USB-Kabel verwendet.
(Wenn noch kein USB-Treiber installiert wurde, installieren Sie diesen so, wie es im Softwarehandbuch
unter "Installation des USB-Treibers" beschrieben ist.)
2. Verbinden Sie das USB-Gerät mit dem GL200.
3. Bei am GL200 gedrückt gehaltener START/STOP-Taste das Gerät einschalten.
4. Das externe Speichermedium wird vom PC erkannt, so dass ein Datenaustausch möglich ist.
3-6
