5.7.7 Profibus/Ethernet (Option)
Die Steuerung kann wahlweise mit Profibus oder Ethernet ausge-
rüstet werden.
Profibus-DP Modul
Der Profibus-DP Anschluss erfolgt über einen 6-poligen Stecker.

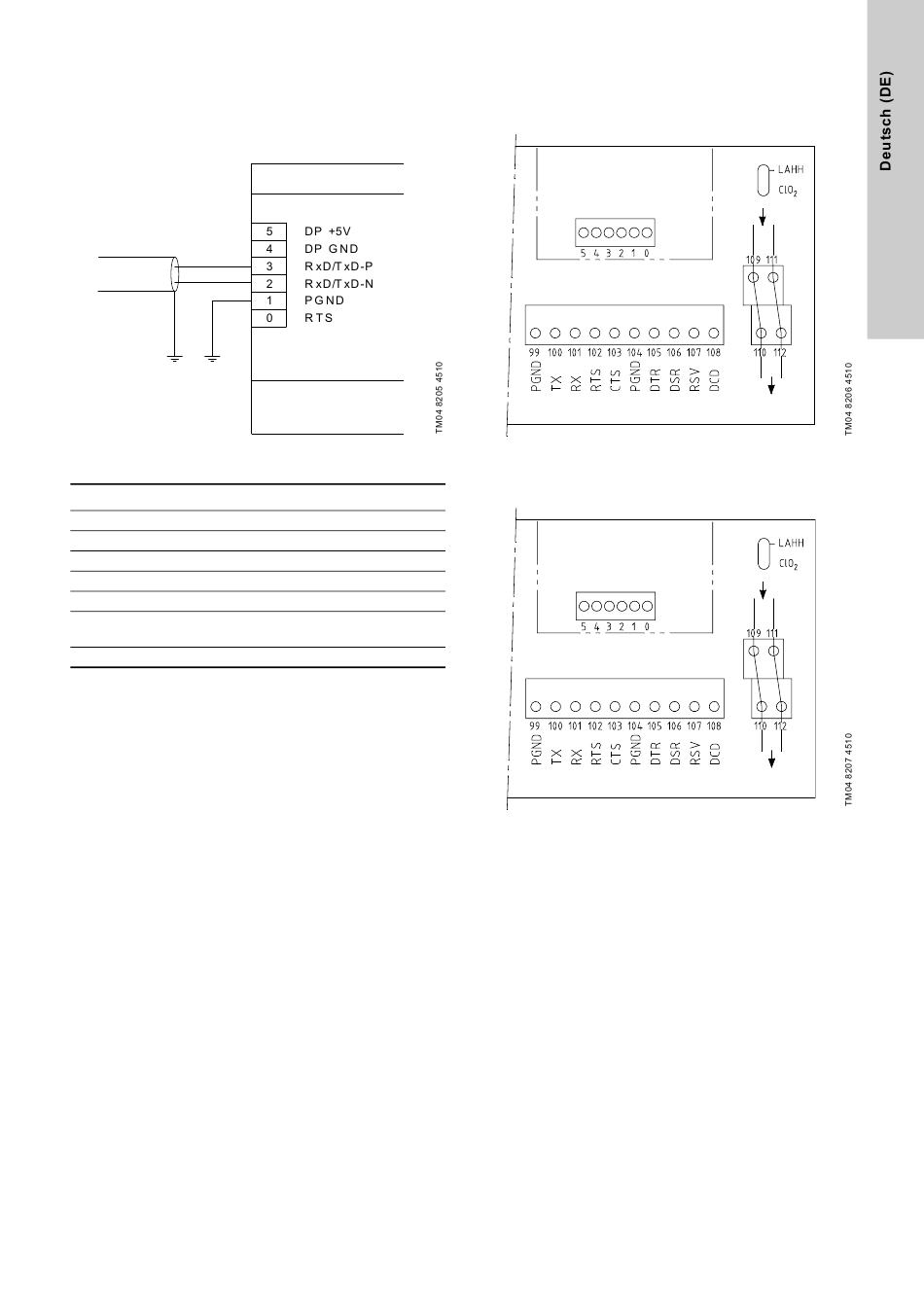

Abb. 13 Anschlussplan Profibus
Stecker Signal
0 RTS (CNTR-P/RTS) Steuersignal für Repeater
1 PGND
2 RxD/TxD-N
3 RxD/TxD-P
4 DP GND
5 DP 5 V
CNTR-N
Ethernet TCP/IP
• Ethernet 10 Base-T/100 Base-TX (10/100 MBit/s).
• Transportprotokoll TCP- oder UDP-Verbindung.
• Der Anschluss erfolgt über einen RJ 45-Stecker, Kategorie 5.
Beschreibung
Schirm/Schutzerde
Empfangs-/Sendedaten Minus
Empfangs-/Sendedaten Plus
Ground zu DP 5 V
Speisung 5 V für Anschlusswi-
derstände
Steuersignal für Repeater

5.8 Schnittstelle RS-232, -422 und -485

Optional ist die Steuerung mit Schnittstellen ausrüstbar.
5.8.1 Anschluss der Schnittstelle RS-232
Abb. 14 Anschlussplan Schnittstelle RS-232
5.8.2 Anschluss der Schnittstelle RS-422 und -485
Abb. 15 Anschlussplan Schnittstelle RS-422 und -485
121
