Pompes doseuses pour les systèmes OCD-164-220 à
OCD-164-2000
1. Le calibrage est effectué en utilisant des bouteilles de cali-
brage.
2. Remplir les deux bouteilles de calibrage avec de l'eau jusqu'à
une certaine marque.
3. Placer les crépines d'aspiration dans les bouteilles de cali-
brage.
4. Utiliser un chronomètre pour déterminer le temps nécessaire
pour doser une quantité de liquide donnée.
5. Retirer les crépines d'aspiration des bouteilles de calibrage,
lire la nouvelle valeur, et calculer la performance de dosage.
6. Si le volume de dosage calibré s'écarte du point de consigne
(tableau), le taux de dosage est corrigé avec le bouton de
réglage de la course (sur la pompe doseuse) et vérifié une
nouvelle fois. Consommation des composants, voir tableau
au paragr. 2.1.1 Données concernant les performances et la
consommation.
7. Si un écart de la pompe se produit, utiliser le bouton réglage
de la course pour l'ajuster et l'étalonner une nouvelle fois.
Si plusieurs tentatives de calibrage sont effectuées, s'assurer que
les crépines d'aspiration ne se remplissent pas d'air.
Si nécessaire, purger à nouveau la pompe.
Consommation des composants, voir tableau au paragr.
2.1.1 Données concernant les performances et la
7.6 Réglage des régulateurs de dosage
Les régulateurs de dosage peuvent être réglés au cours du mode
Démarrage. Consommation des composants, voir tableau au
paragr. 2.1.1 Données concernant les performances et la
consommation.

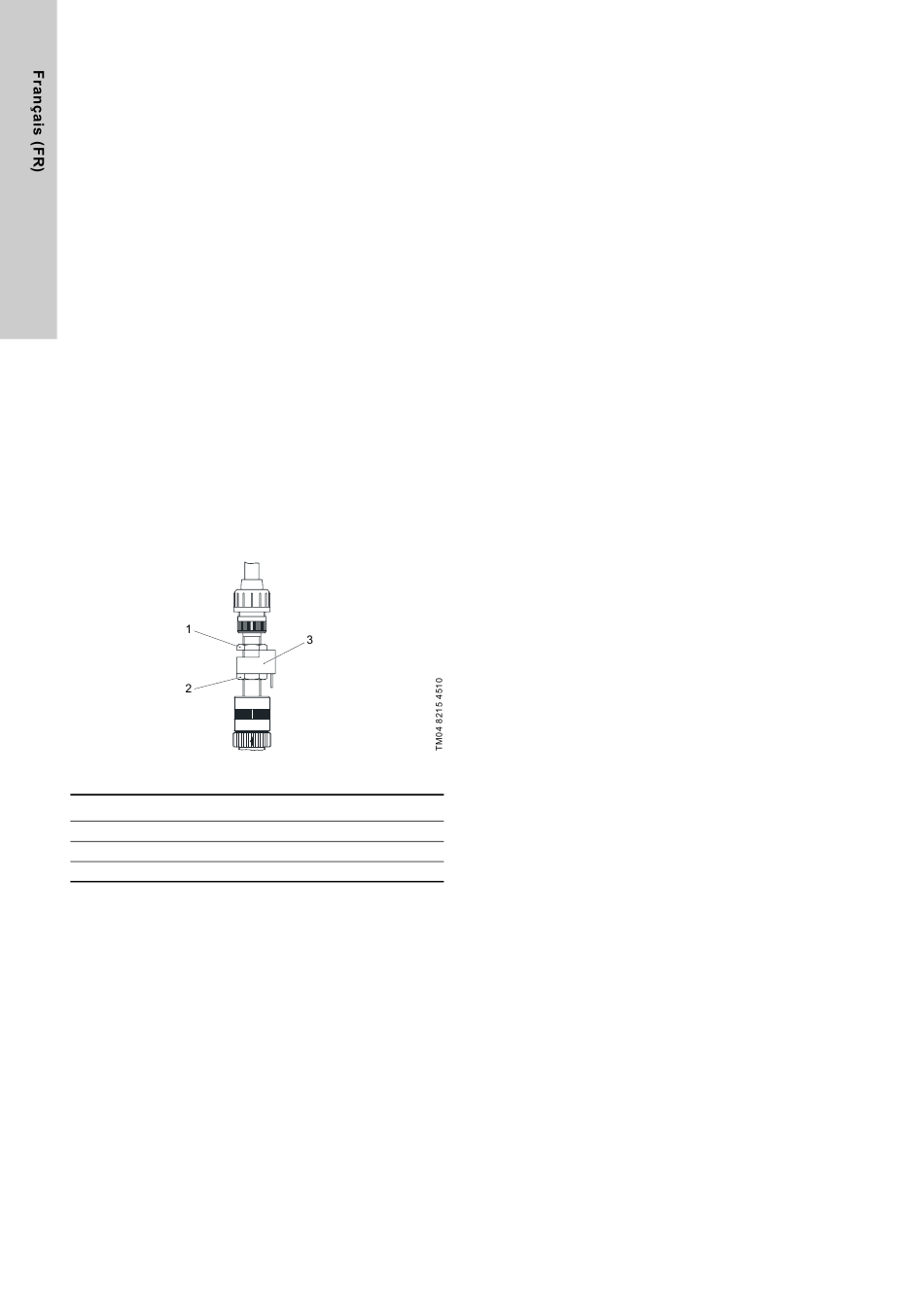

Fig. 23 Régulateur de dosage
Pos. Description
1 Écrou de serrage
2 Vis de réglage
3 Capteur
Les régulateurs de dosage sont correctement réglés si les
voyants LED sur le diagramme clignotent de façon régulière,
voir le paragr. 6.2 Commandes et
Si les voyants LED sont éteints, cela signifie que les régulateurs
de dosage sont réglés trop haut. Si les voyants LED clignotent
très rapidement (ou restent allumés), les régulateurs de dosage
sont réglés trop bas.
Réglage
1. Desserrer l'écrou de serrage (1).
2. Réajuster le capteur en utilisant la vis de réglage (2).
3. Si le voyant LED est éteint, le capteur est réglé trop haut.
4. Régler le capteur depuis le haut jusqu'au point de travail cor-
rect, jusqu'à ce que le voyant LED clignote régulièrement.
5. Avec la vis de réglage (2), régler le capteur à environ. 1 mm
plus bas.
6. Fixer le capteur en utilisant l'écrou de serrage (1).
