9.4 Maintenance de l'injecteur

L'injecteur comprend une buse, un diffuseur et un support avec
clapet anti-retour à membrane.
Le dioxyde de chlore aspiré est mélangé avec l'eau motrice dans
le diffuseur, et transporté vers la conduite d'évacuation.
Le clapet anti-retour à membrane empêche l'eau de pénétrer
dans la conduite PE lorsque le dispositif d'échappement est
éteint.
Si de l'eau est très chargée, cela peut entraîner des pertes de
performance lors de l'aspiration. Dans ce cas, la buse doit être
nettoyée. Nettoyer régulièrement le filtre du collecteur d'impure-
tés (si installé).

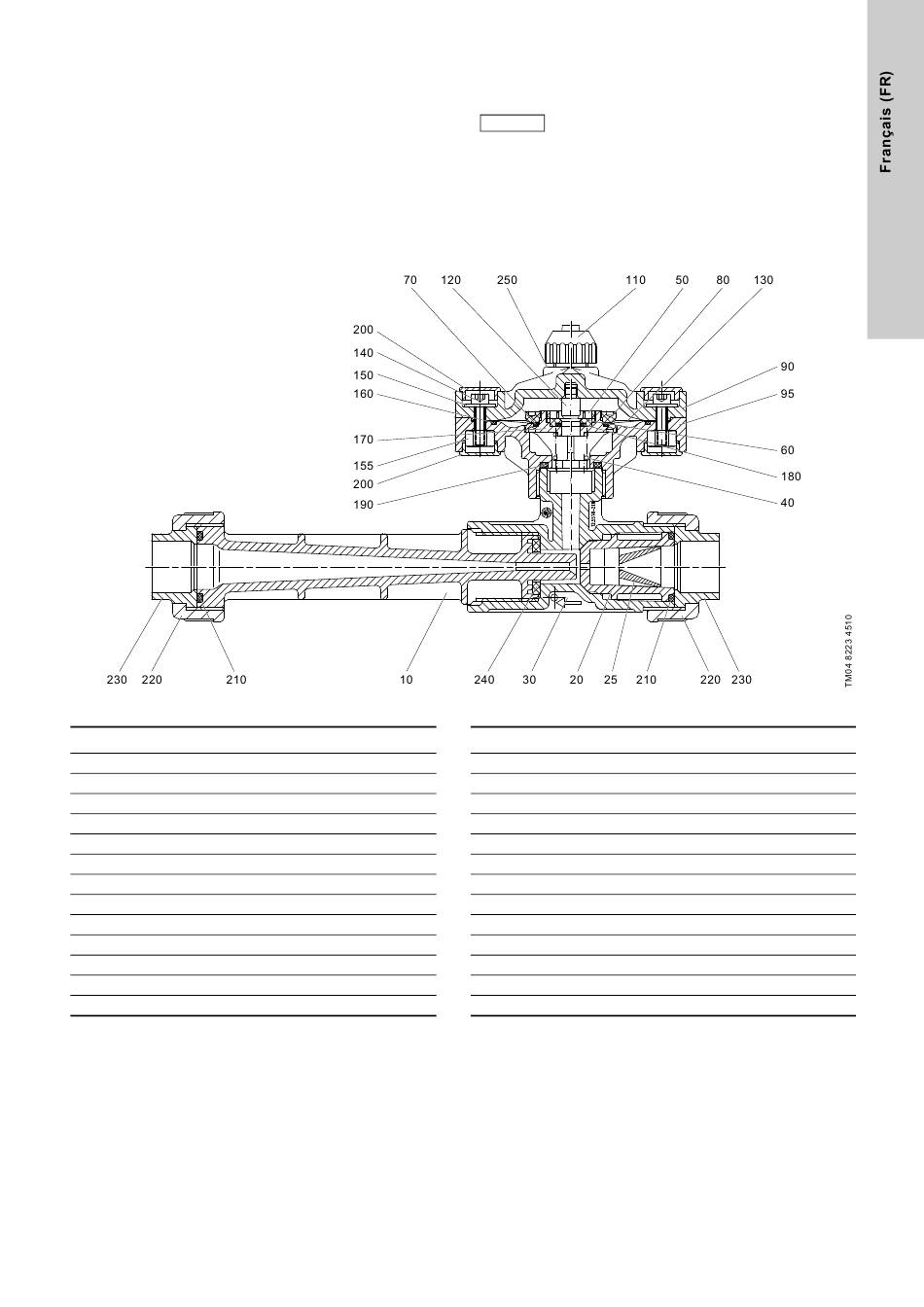

Fig. 28 Schéma en coupe de l'injecteur
Pos. Description
10 Diffuseur
20 Buse
25 Pièce vrillée
30 Châssis
40 Ressort pression
50 Bague filetée
60 Siège
70 Joint torique
80 Bague de membrane 91834701
90 Pièce supérieure
95 Pièce châssis
110 Écrou-union
120 Piston
Code article
96681122 (12.6420-3019)
96681126 (12.6421-401)
96681053 (12.5577-300)
96681054 (12.5578-200)
91836364 (12.2493-400)
91834667 (12.175-4)
91834662 (12.120-4)
91835573 (52.139)
(12.376-4)
96681051 (12.5575-310)
96681052 (12.5576-210)
91834741 (12.561-4)
91834666 (12.171-4)
Ne pas utiliser d'objets tranchants pour nettoyer les
buses. L'acide chlorhydrique s'est avéré être le meil-
Précautions leur agent de nettoyage.
Se conformer aux réglementations concernant la
manipulation de l'acide chlorhydrique.
Pos. Description
130 Membrane
140 Vis cylindrique
150 Disque
155 Écrou à tête hexagonale 96681142
160 Joint torique
170 Siège à membrane
180 Joint torique
190 Joint torique
200 Fiche
210 Joint torique
220 Écrou-union
230 Insert
240 Joint plat
Code article
91834695 (12.312-4)
96687994 (50.1054)
96688017 (50.1326)
(12.6583-400)
91835590 (52.164)
91834700 (12.375-4)
91835566 (52.125)
91835609 (52.277)
96687957 (48.1210)
91835574 (52.141)
91835736 (53.058-25)
96688366 (53.056-25)
96681143 (12.6584-410)
