Pompe dosatrici per i sistemi da OCD-164-220 a
OCD-164-2000
1. La calibrazione viene effettuata con i cilindri di calibrazione.
2. Riempire entrambi i cilindri di calibrazione con acqua fino ad
un certo livello.
3. Porre i condotti di aspirazione nei cilindri di calibrazione.
4. Utilizzare il cronometro per determinare il tempo richiesto per
dosare una quantità di liquido precisa.
5. Rimuovere i condotti di aspirazione dai cilindri di calibrazione,
leggere i nuovi valori e calcolare la prestazione di dosaggio.
6. Se il volume calibrato di dosaggio si discosta dal valore target
(tabella), il dosaggio viene corretto con il tasto di regolazione
della corsa (sulla pompa dosatrice) e viene ricontrollato. Con-
sumo dei componenti, vedere tabella nella sezione
di prestazione e consumo.
7. Se si presenta una deviazione della pompa, utilizzare il tasto
di regolazione della corsa per regolare e calibrare nuova-
mente.
Se vengono effettuati diversi tentativi di calibrazione, assicurarsi
che i condotti di aspirazione non si riempiano di aria. Se necessa-
rio, sfiatare nuovamente la pompa.
Consumo dei componenti, vedere tabella nella sezione
di prestazione e consumo.
7.6 Regolazione dei regolatori di dosaggio
I regolatori di dosaggio possono essere impostati nella modalità
startup. Consumo dei componenti, vedi tabella nella sezione
2.1.1 Dati di prestazione e consumo.

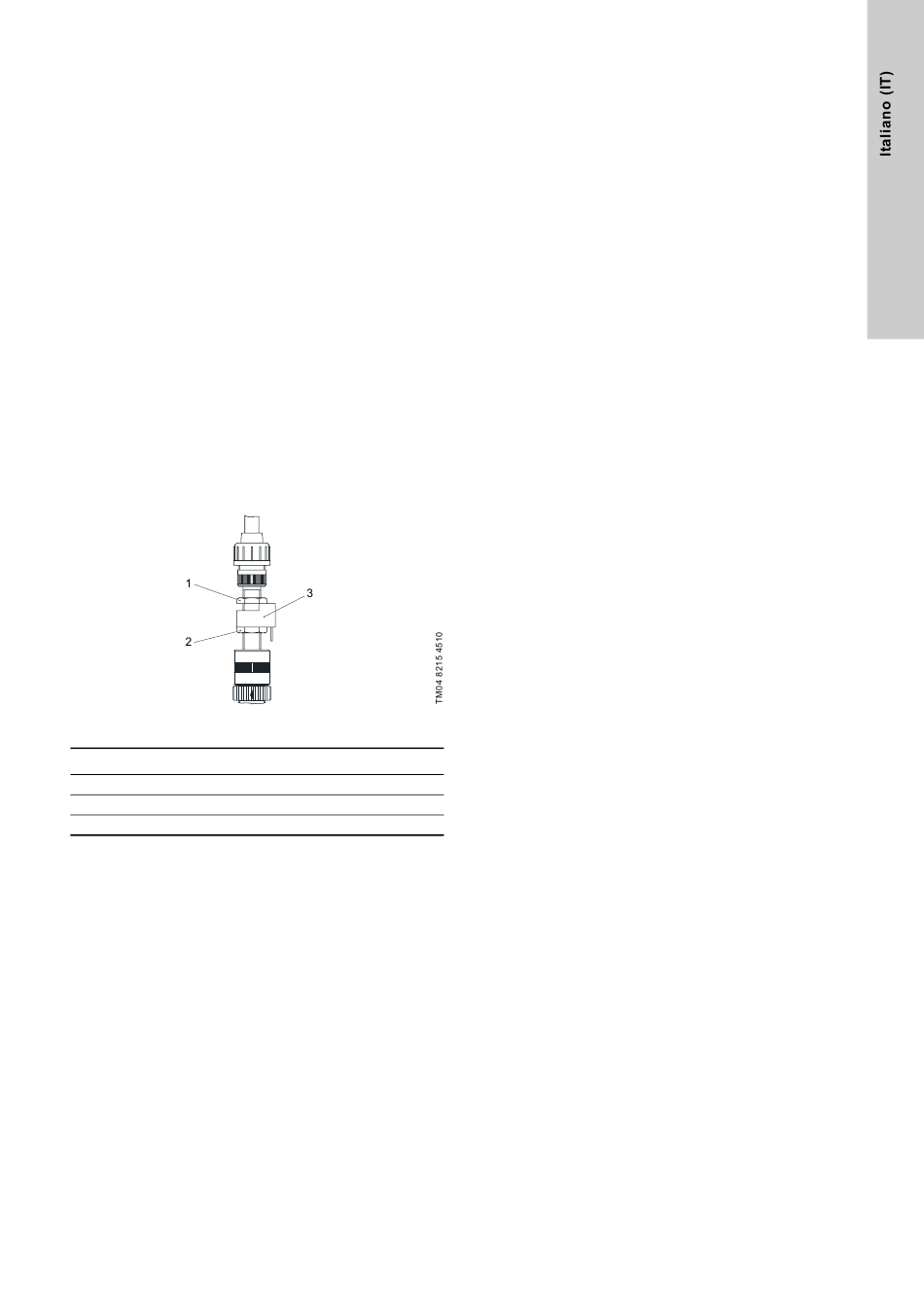

Fig. 23 Regolatore di dosaggio
Pos. Descrizione
1 Dado fascetta
2 Vite di regolazione
3 Sensore
I regolatori dosatori sono impostati correttamente se i LED sul
diagramma di flusso regolatore lampeggiano regolarmente, ved.
sezione 6.2 Elementi di controllo e
Se i LED sono spenti, i regolatori dosatori sono impostatti troppo
in alto. Se i LED lampeggiano troppo velocemente (o rimangono
accessi), i regolatori dosatori sono impostati troppo bassi.
Regolazione
1. Svitare il dado fascetta (1).
2. Regolare nuovamente il sensore con la vite di regolazione
(2).
3. Se il LED è spento, il sensore è impostato troppo alto.
4. Regolare il sensore dall'alto per correggere il punto di lavoro
fino a quando il LED non lampeggia in modo regolare.
5. Regolare il sensore di ca. 1 mm più basso con la vite di rego-
lazione (2).
6. Fissare il sensore con il dado fascetta (1).
2.1.1 Dati
2.1.1 Dati
visualizzazione, oggetti 1 e 4.
