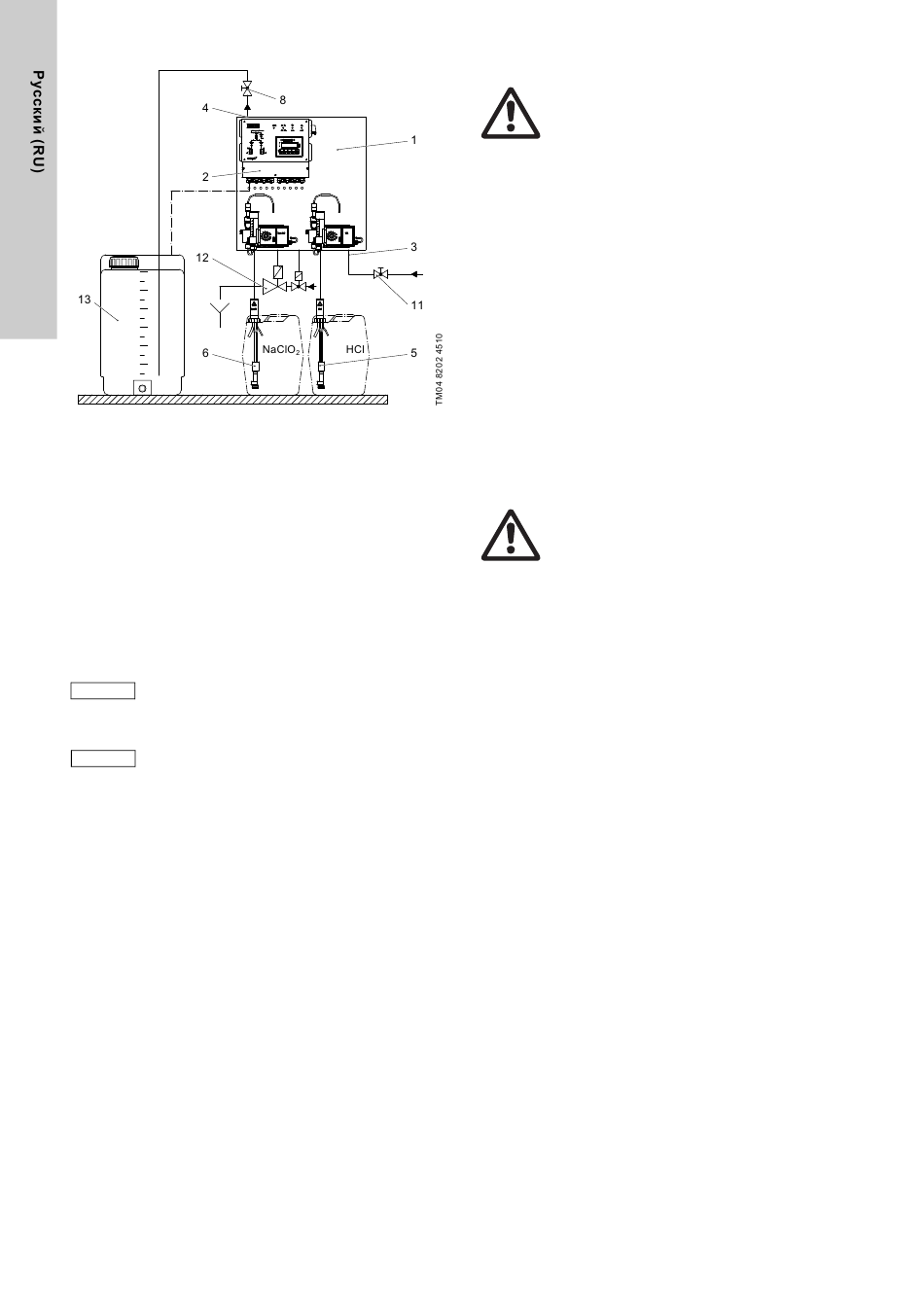

Рис. 10 Система с электромагнитным клапаном и
шаровым краном
5.5 Настенный монтаж
• Комплект для установки содержит шурупы, дюбели, шайбы
и гайки.
• Установите опорную раму на стену используя
прилагаемый крепежный материал. Выберите высоту
монтажа так, чтобы контейнеры с химреагентами можно
было разместить снизу и было просто снимать показания
дисплея контроллера. Схема сверления отверстий
приведена в разделе 2.1.5
• Уровень жидкостей в контейнерах, заполненных
химреагентами, должен всегда быть ниже дозирующих
насосов.
Система должна быть легко доступна слева и
Внимание
справа для проведения обслуживания (примерно
50-60 см).
Крепежный материал также включает в себя винт
с потайной головкой М6х20 для крепления
Указание
датчика газа под реактором, см.
раздел 11. Принадлежности.
476
Размеры.
5.6 Гидравлическое соединение
Предупреждение
Перед осуществлением гидравлического
соединения, отключите систему от сети.
Всасывающие линии (поз. 5 и 6) для соляной кислоты
и хлорита натрия должны помещаться в баки без усилий.
• Установите всасывающий шланг, возвратный шланг и два
свободных аварийных кабеля всасывающей линии в бак
таким образом, чтобы нижний конец всасывающей линии
был выше основания бака на 1 см.
5.6.1 Байпас
• В случае исполнения системы с электромагнитным
клапаном необходимо убедиться в наличии трубопровода
подачи разбавляющей воды с отсечным клапаном.
Необходимо направить остающуюся часть линии до точки
соединения в трубе ПВХ, затем произвести
присоединение.
• При использовании модификации с внутренним
байпасным насосом проведите линию подачи
разбавляющей воды трубой из ПВХ как можно более ровно
от основного водопровода до входного соединения.
Обеспечить наличие отсечного клапана для взятия проб на
основном водопроводе.
Предупреждение
Если линия отбора проб и линия подачи раствора
соединены с одним и тем же водяным контуром, в
главный трубопровод необходимо установить
обратный клапан между точкой отбора проб воды
для растворения и блоком впрыска для
предотвращения циркуляции раствора с опасным
накоплением концентрации диоксида хлора.
• Линию подачи раствора диоксида хлора в блок впрыска
необходимо провести трубой из ПВХ. В этой линии также
должен быть установлен отсечной клапан
непосредственно перед блоком впрыска.
