10.2 Pompe dosatrici DMI con sistema ad una testa
OCD-164 P/N
-30
96688816
-120
-220 96688818

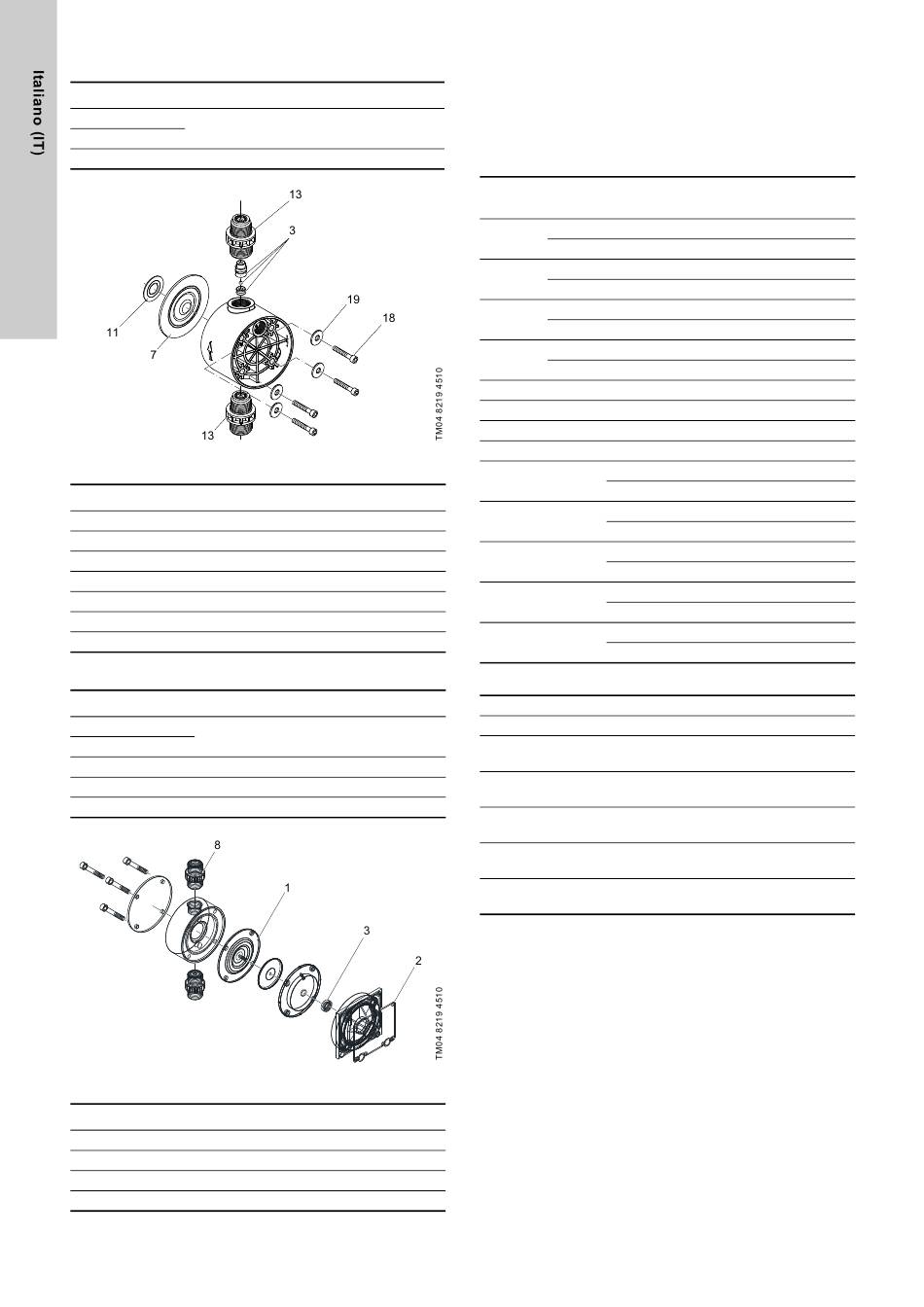

Fig. 30 Vista esplosa della testa dosatrice DMI
Pos. Descrizione
3 Cartuccia di sfiato
7 Membrana di dosaggio
11 Guarnizione piatta
13 Valvola di aspirazione/di scarico DN 4
18 Vite cilindrica
19 Disco
11 Guarnizione piatta
10.3 Pompe dosatrici DMX 221
OCD-164 P/N
-350
91835948
-700
-1000 91835950
-1500 96634413
-2000 91835954
Fig. 31 Vista esplosa della testa dosatrice DMX 221
Pos. Descrizione
1 Membrana di dosaggio, PTFE/NBR
2 Guarnizione sagomata, NBR
3 Anello intagliato, Perbunan
8 Valvola di aspirazione/di scarico DN 8
350
10.4 Bypass, post-miscelatore e regolatore dosaggio
I kit dei pezzi di ricambio comprendono:
•
•
(553-1403-3)
•
(553-1411-3) •
Altri pezzi di ricambio
(553-520-3)
(553-521-3)
(553-522)
(553-522-3)
O-ring per condotto di bypass e post-miscelatore
Valvola di non ritorno, DN 20, per linea di bypass
O-ring e guarnizioni piatte per condotto di bypass
Pezzi di ricambio per il regolatore di dosaggio
Sistema Pressione
OCD-164
Plus3 del sistema
Con < 3 bar
-30
Senza < 3 bar
Con > 3 bar
-30
Senza > 3 bar
Con > 3 bar
-120
Senza > 3 bar
Con < 3 bar
-120
Senza < 3 bar
-220 Con < 3 bar
-220 Senza < 3 bar
-220 Con > 3 bar
-220 Senza > 3 bar
< 3 bar
-350 -------
> 3 bar
< 3 bar
-700 -------
> 3 bar
< 3 bar
-1000 -------
> 3 bar
< 3 bar
-1500 -------
> 3 bar
< 3 bar
-2000 -------
> 3 bar
Descrizione
Post-miscelatore
Valvola di carico della pressione,
DN 8
Valvola di carico della pressione,
DN 20
Set di micro-fusibili per parti elettro-
niche
Tubi di scarico per HCl/NaClO
2
con attacco (pompa/reattore)
Batteria per parti elettroniche
CR-2032
P/N
96689088 (553-720)
96729524 (553-1716)
96689089 (553-720.1)
96729525 (553-1716.1)
96689089 (553-720.1)
96729525 (553-1716.1)
96689088 (553-720)
96729524 (553-1716)
96689109 (553-745)
91836563 (553-1717)
96689110 (553-745,1 )
96729526 (553-1717,1)
96689090 (553-722)
96689091 (553-722.1)
96689092 (553-723)
96689093 (553-723.1)
96689094 (553-724)
96689095 (553-724.1)
96689096 (553-725)
96689097 (553-725.1)
96689098 (553-726)
96689099 (553-726.1)
P/N
96708931 (12.5861-300)
96635200 (525-0567)
96376567 (525-1113)
96688774 (553-1095)
,
91836658 (553-1711)
------------ ------------
