5.6.2 Предохранительное вытяжное устройство (Опция)
1. Предохранительное вытяжное устройство необходимо
устанавливать под корпусом системы.
2. Обрежьте прилагаемые ПЭ шланги до необходимой
длины и подсоедините к мембранному обратному клапану
инжектора давления и к соответствующему винтовому
уплотнению на опорной раме (в центре основания).
3. Проведите трубопровод подачи воды в инжектор трубой
из ПВХ номинальным диаметром 20 мм и соедините
с электромагнитным клапаном. Проведите линию стока
трубой из ПВХ номинальным диаметром 20 мм и
подключите к выходу инжектора.
4. Вставьте вилку кабеля управления напряжением в разъем
на электромагнитном клапане и затяните винт разъема.
Рабочая вода, поступающая на инжектор, должна
быть очищена от песка и взвешенного вещества.
Внимание
Поэтому рекомендуется устанавливать
грязеуловитель до электромагнитного клапана.

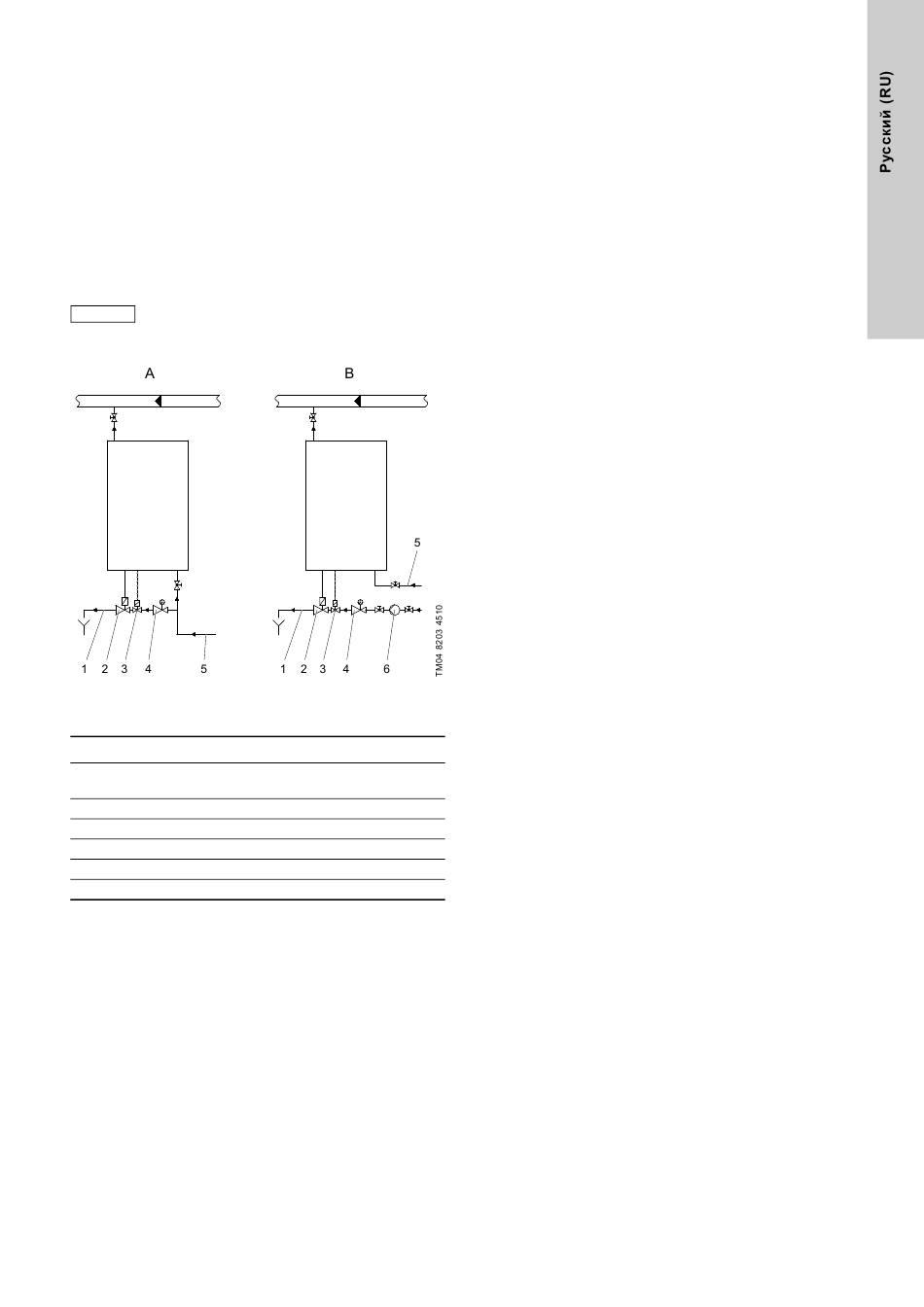

Рис. 11 Предохранительное вытяжное устройство, схема
установки.
Поз. Наименование
Сливная труба ( слив/неочищенная вода) ном. диам.
1
20 мм
2 Всасыващий инжектор
3 Электромагнитный клапан
4 Редуктор давления
5 Линия подачи воды
6 Нагнетательный насос
Соединение - версия А
Такое соединение используется, если давление водопровода
> 4 бар, а также при наличии соответствующего общего
количества воды (байпасной воды и рабочей воды для
всасывающего инжектора).
Если давление равно > 5 бар, должен быть установлен
редуктор давления (4), так чтобы давление до впрыска
всасывания составляло 4-5 бар.
Соединение - версия Б
Этот вариант соединения используется, если давление воды
в трубопроводе меньше 4 бар, т.е. предписываемое давление
до всасывающего инжектора должно создаваться
нагнетательным насосом (6). При наличии соответствующего
объема воды в линии подачи воды (5) ( достаточное
количество воды для байпаса и инжектора всасывания)
нагнетательный насос (6) можно подключить к линии подачи
воды (5).
Подача воды в нагнетательный насос (6) может
осуществляться через отдельную линию подачи воды в
любое время.
