6.2 Elementos de controlo e apresentação
3
1
4
2
5

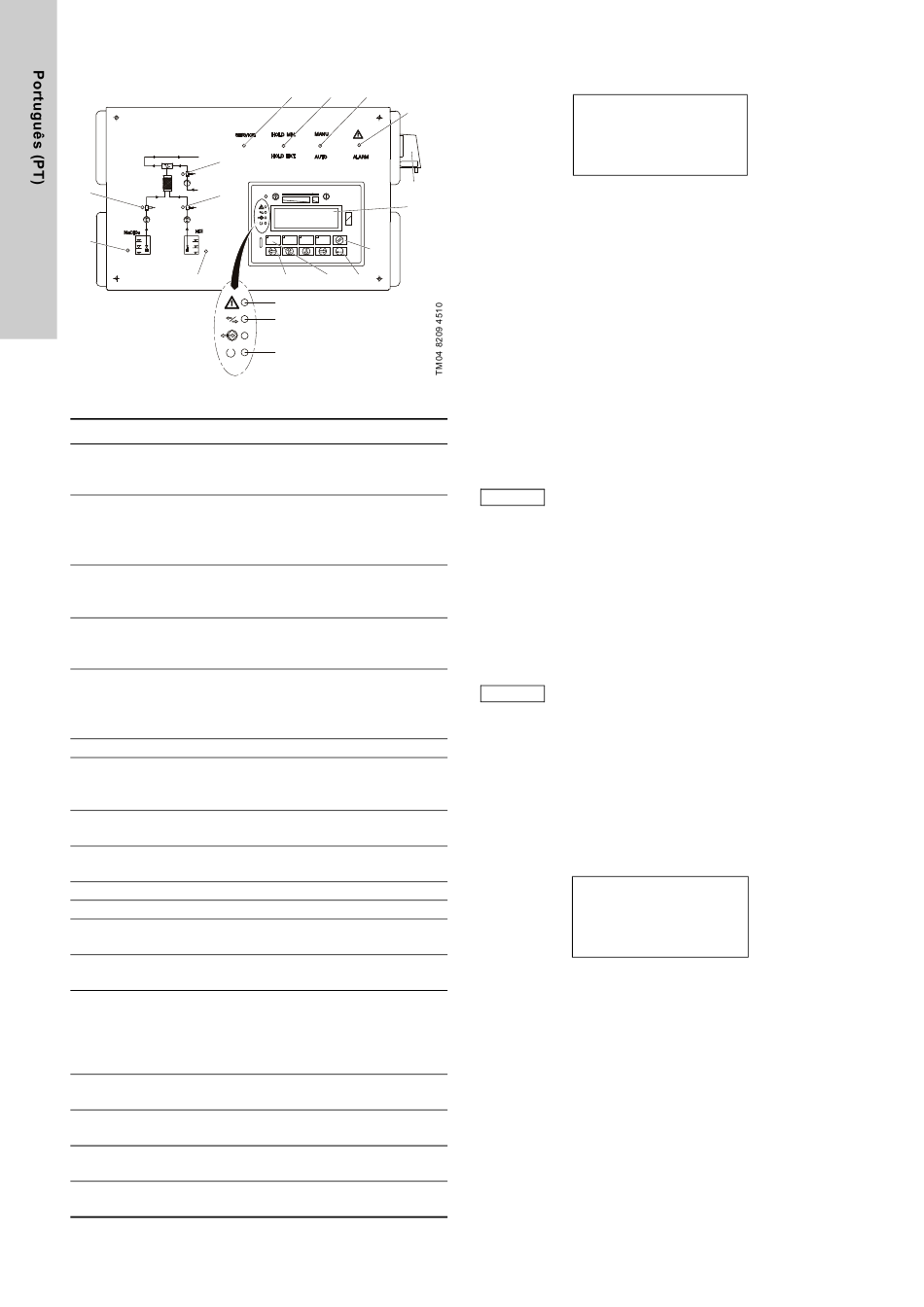

Fig. 17 Controlador
Pos. Descrição
LED do controlador de doseamento de NaClO
1
• LED intermitente: controlador de doseamento definido cor-
rectamente
LED para depósito NaClO
• LED desligado: nível correcto
2
• LED intermitente: alarme pré-esvaziamento activado
• LED aceso: alarme de esvaziamento activado
LED para água de derivação
3 • LED aceso: água de derivação correcta
• LED intermitente: tolerância da água de derivação exterior
LED do controlador de doseamento do HCl
4
• LED intermitente: controlador de doseamento definido cor-
rectamente
LED para depósito de HCl
• LED desligado: nível correcto
5
• LED intermitente: alarme pré-esvaziamento
• LED aceso: alarme de esvaziamento
6 Setas para navegação nos menus
Teclas de função
7 • [F1], [F2] e [F3]: seleccione os itens do menu
• [F4]: Tecla [Reset]
Tecla [Enter]
8
• Confirmar entradas
Tecla [Escape]
9
• Cancelar ou abrir o submenu
10 Visor, 4 linhas
11 Interruptor principal com função [Paragem de emergência]
LED para alarmes
12
• LED aceso ou intermitente: alarme actual
LED do modo de funcionamento "automático/manual"
13
• LED intermitente: controlo automático
LED para modo de controlo remoto activado/desactivado
• LED intermitente: controlo remoto activado/desactivado
14 por contacto mín. de água principal
• LED aceso: controlo remoto activado/desactivado por con-
tacto externo
LED para modo de serviço
15
• LED intermitente: sistema no menu [Serviço]
LED para alarmes no visor
16
• LED aceso ou intermitente: alarme actual
LED para ligação do visor ao PLC
17
• LED aceso: ligação correcta
Visor LED
18
• LED aceso: visor em funcionamento
430
15 14 13
12
11
10
9
6 7 8
16
17
18
2
2
As possibilidades de selecção no visor são identificadas pelos
números 1, 2 e 3, por exemplo:
Main menu
1 Automatic
2 Manual operation
3 Logbook
A selecção do menu é feita através das teclas [F1], [F2], [F3], por
exemplo a tecla de função [F1] é utilizada para seleccionar a lista
de itens do menu "1", etc.
Exemplo
• Pressione a tecla [F1] para abrir o menu "Automático".
• Pressione a tecla [F2] para abrir o submenu "Funcionamento
manual".
• Pressione a tecla [F3] para seleccionar o menu "Livro de
registos".
• Pressione a tecla [Escape] para regressar ao menu principal (9).
• Pressione a tecla [Enter] para confirmar uma entrada (8).
6.3 Modo automático
Neste modo de funcionamento, a capacidade do sistema pode ser
controlada automaticamente pelos sinais de entrada, tais como
entrada do contacto, entrada de corrente ou controlo do Bus.
Para que o sistema funcione no modo "Automático",
em primeiro lugar é necessário seleccionar o tipo de
Nota
sistema e modo de funcionamento; consulte a sec-
ção 6.6.2 Modos de
No modo "Controlo manual" não existe funcionamento "Automá-
tico". O funcionamento "Automático" é activado no menu principal
utilizando a tecla [F1] e é indicado pela luz intermitente do visor.

6.4 Funcionamento manual

Este modo de funcionamento facilita a entrada manual da capaci-
dade de doseamento através do ecrã, nos modos entrada de cor-
rente, entrada de contacto, controlo manual ou controlo do Bus.
Para que o sistema funcione no modo "Manual", em
primeiro lugar é necessário seleccionar o tipo de sis-
Nota
tema e o modo de funcionamento.
O funcionamento "Manual" é activado no menu principal utilizando
a tecla [F2] e é indicado pela luz intermitente do visor.
6.5 Livro de registos
No menu "Livro de registos", são registadas todas as mensagens
de alarme activadas e identificadas. Neste menu, também é pos-
sível consultar as horas de funcionamento.
• No menu principal, mude para o submenu "Livro de registos"
utilizando a tecla [F3] (Livro de registos).
Logbook
1 active alarms
2 event list
3 operating hours
• Utilize a tecla [F1] para apresentar as mensagens de alarme
(se existirem).
• Utilize a tecla [F2] para consultar todos os eventos.
• As mensagens de alarme podem ser eliminadas, se necessá-
rio. É possível avançar para a página 2 utilizando a tecla
[SETA DIREITA]; a memória pode ser eliminada utilizando a
tecla [F1]. É possível regressar à página 1 utilizando a tecla
[SETA ESQUERDA].
• Utilize a tecla [F3] para apresentar as horas de funcionamento.
Desloque-se no menu respectivo utilizando as teclas das setas
[BAIXO] e [CIMA].
funcionamento.
