5.7.7 Profibus/Ethernet (volitelně)
Řídicí jednotka může být volitelně vybavena rozhraním Profibus
nebo Ethernet.
Modul Profibus-DP
Připojení Profibus-DP je uskutečněno prostřednictvím 6-kolíkové
zástrčky.

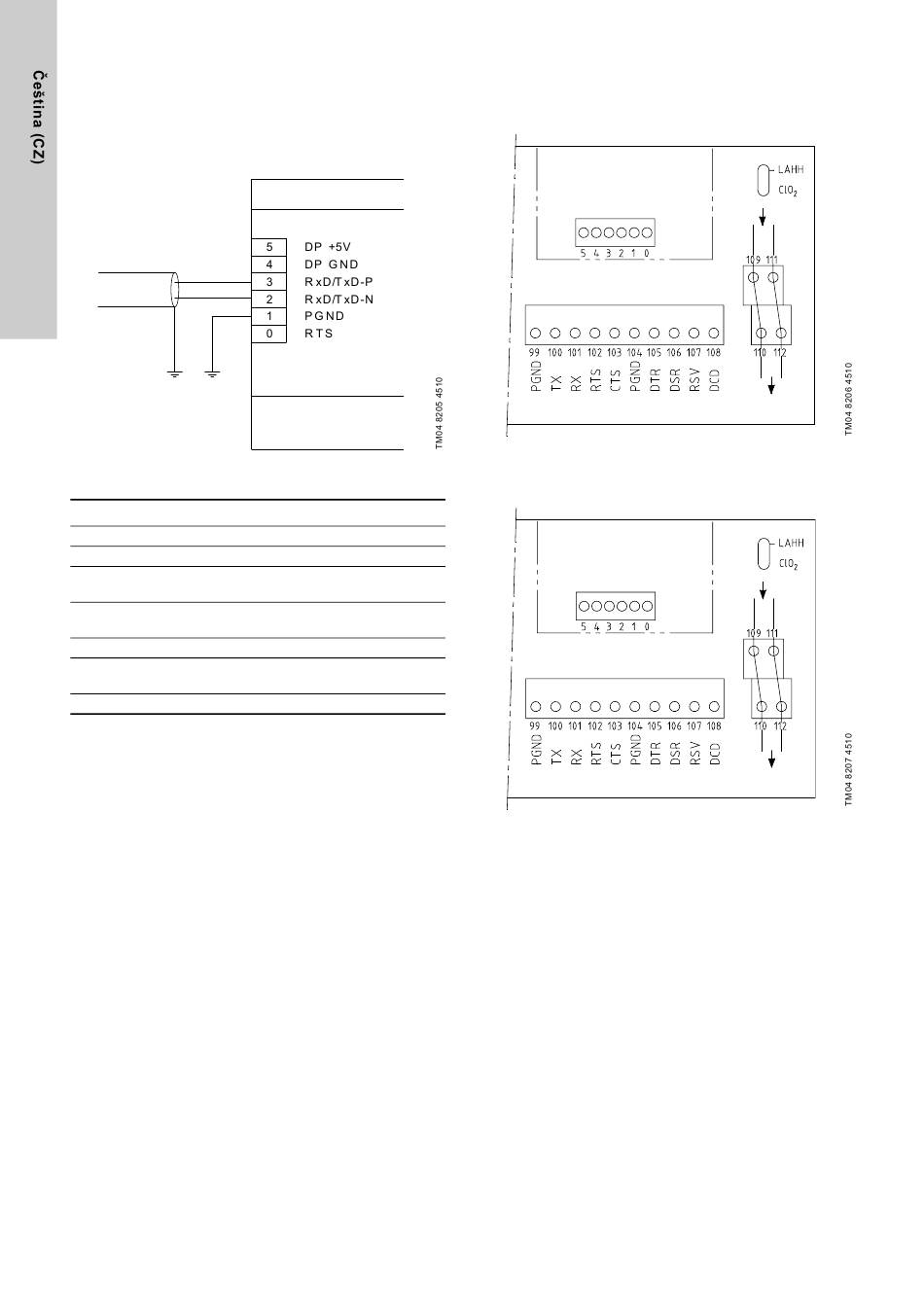

Obr. 13 Schéma zapojení Profibus
Zástrčka Signál
0 RTS (CNTR-P/RTS)
1 PGND
2 RxD/TxD-N
3 RxD/TxD-P
4 DP GND
5 DP 5 V
CNTR-N
Ethernet TCP/IP
• Ethernet 10 Base-T/100 Base-TX (10/100 Mbit/s).
• Připojení TCP nebo UDP.
• Připojení je uskutečněno pomocí zástrčky RJ 45 kategorie 5.
70
Popis
Řídicí signál pro opakovač
Stínění/ochranná zem
Přijatá data/přenesená data
Negativní
Přijatá data/přenesená data
Pozitivní
Zem až DP 5 V
Napájení 5 V pro
zakončovací odpory
Řídicí signál pro opakovač
5.8 Rozhraní RS-232, -422 a -485
Řídicí jednotka může být volitelně vybavena rozhraními.
5.8.1 Připojení rozhraní RS-232
Obr. 14 Schéma připojení rozhraní RS-232
5.8.2 Připojení rozhraní RS-422 a -485
Obr. 15 Schéma připojení rozhraní RS-422 a -485
