Dozirne črpalke za sisteme od OCD-164-220 do OCD-164-2000
1. Umerjanje opravite z merilnima valjema.
2. Oba merilna valja napolnite z vodo do določene oznake.
3. Sesalne vode namestite v merilna valja.
4. S štoparico izmerite čas, potreben za doziranje določene
količine tekočine.
5. Sesalne vode odstranite iz merilnih valjev, odčitajte nove
vrednosti in izračunajte učinkovitost sesanja.
6. Če umerjena količina za doziranje odstopa od nastavitvene
točke (v preglednici), razmerje doziranja popravite z gumbom
za nastavitev sunka (na dozirni črpalki) in znova preverite.
Poraba komponent, oglejte si preglednico v razdelku
2.1.1 Podatki o učinkovitosti in
7. V primeru odstopanj v delovanju črpalke uporabite gumb za
nastavljanje sunka za ponovno nastavitev in umerjanje.
Pri večkratnem umerjanju se prepričajte, da v sesalnih vodih ni
zraka. Po potrebi znova odzračite črpalko.
Poraba komponent, oglejte si preglednico v razdelku
2.1.1 Podatki o učinkovitosti in

7.6 Nastavljanje dozirnih krmilnikov

V načinu zagona lahko nastavite krmilnike doziranja. Poraba
komponent, oglejte si preglednico v razdelku
učinkovitosti in porabi.

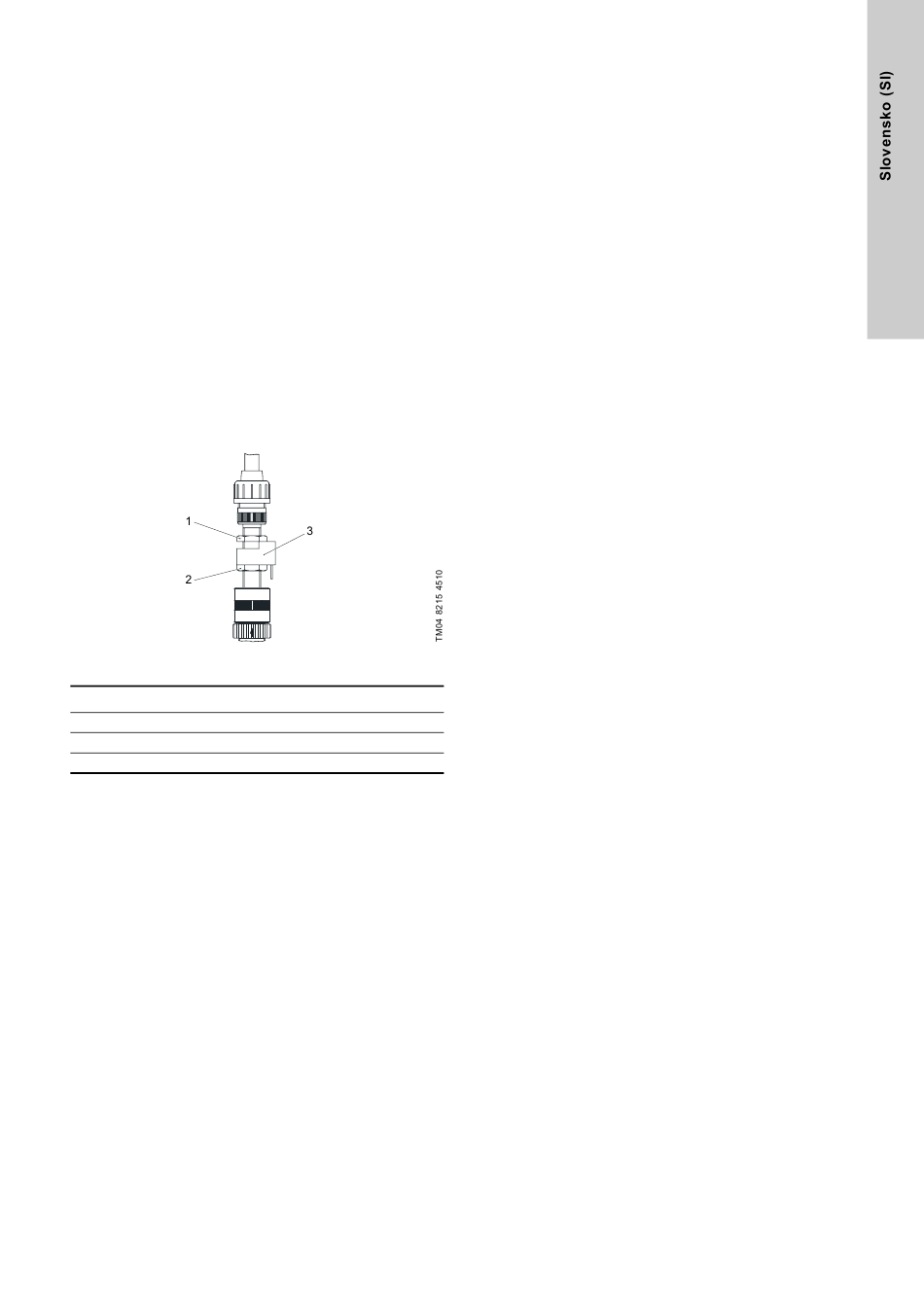

Slika 23 Krmilnik doziranja
Pol. Opis
1 Vpenjalna matica
2 Nastavitveni vijak
3 Senzor
Krmilniki doziranja so pravilno nastavljeni, če na shemi delovanja
krmilnika diode LED enakomerno utripajo, oglejte si razdelek
6.2 Krmilni in prikazni elementi, elementa 1 in 4.
Če diode LED ne svetijo, je vrednost za doziranje na krmilnikih
doziranja nastavljena previsoko. Če diode LED utripajo zelo hitro
(ali svetijo neprekinjeno), so vrednosti za doziranje krmilnikov
doziranja nastavljene prenizko.
Nastavitev
1. Zrahljajte vpenjalno matico (1).
2. Z nastavitvenim vijakom (2) znova nastavite senzor.
3. Če dioda LED ne sveti, so vrednosti senzorji nastavljene
previsoko.
4. Iz zgornje strani nastavite senzor na pravilno delovno točko,
da bo dioda LED utripala enakomerno.
5. Senzor nastavite približno 1 mm pod nastavitvenim vijakom
(2).
6. Senzor pritrdite z vpenjalno matico (1).
porabi.
porabi.
2.1.1 Podatki o
