2.1.5 Dimensions

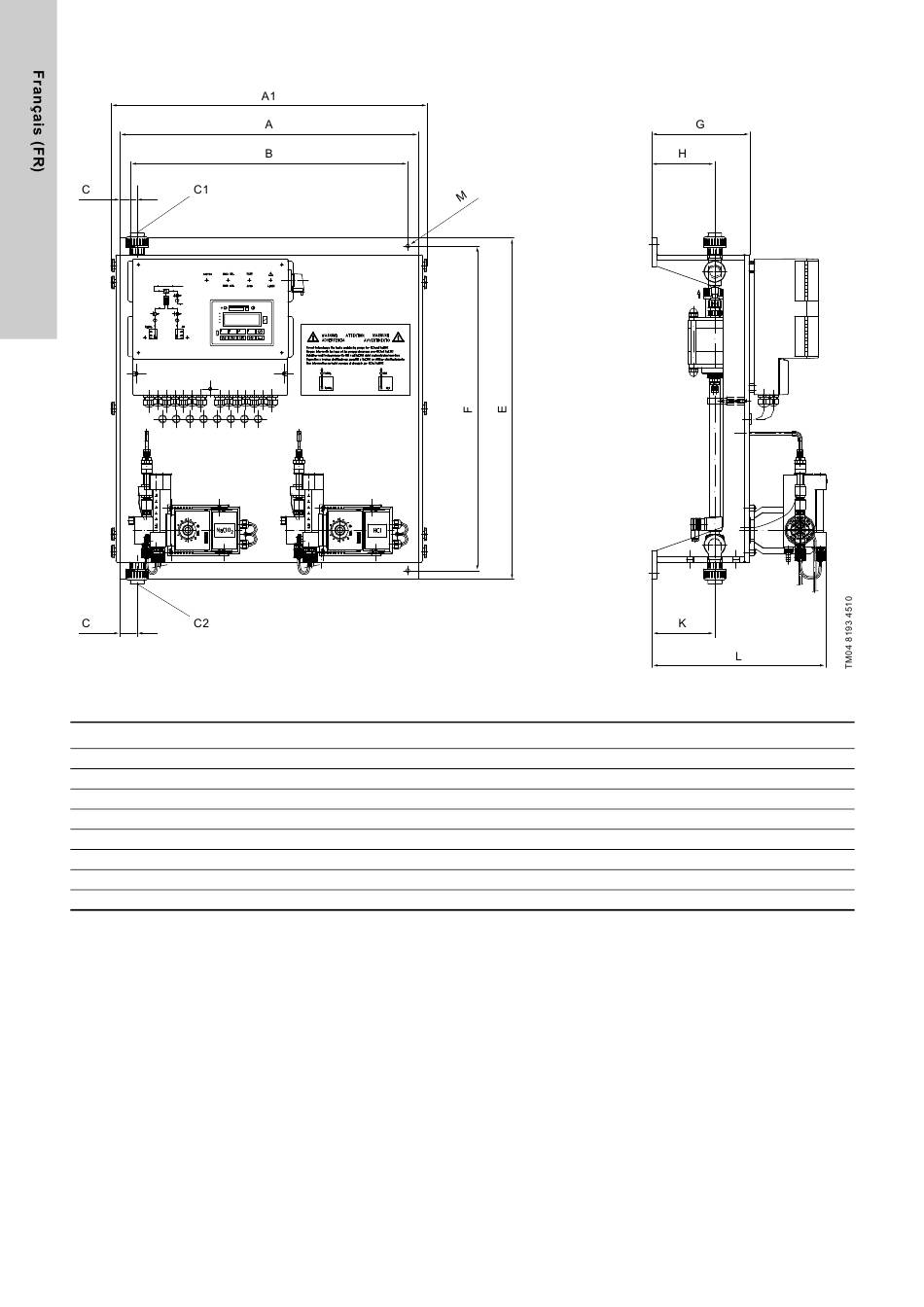

Fig. 1 Dimensionnement du système avec les repères de perçages
OCD-164 A A1
-30 700 740
-120 700 740
-220 700 800
-350 760 800
-700 760 800
-1000 760 800
-1500 760 800
-2000 760 800
264
B C E F
650 40 800 760
650 40 800 760
650 40 800 760
650 70 1010 970
650 70 1010 970
650 70 1010 970
650 70 1300 1260
650 70 1300 1260
G H K L
230 148 148 410
230 148 148 410
230 148 148 410
268 135 181 470
268 135 181 470
268 135 181 470
268 135 181 470
268 135 181 470
M C1 C2
9 DN 20 DN 20
9 DN 20 DN 20
9 DN 20 DN 20
11 DN 20 DN 20
11 DN 20 DN 20
11 DN 20 DN 20
11 DN 20 DN 20
11 DN 20 DN 20
