5.7 Conexión eléctrica
Advertencia
Las conexiones eléctricas debe realizarlas sola-
mente personal cualificado.
Respete la normativa de seguridad local.
Desconectar el suministro eléctrico antes de conec-
tar el cable de alimentación.
5.7.1 Diagrama de conexión de terminales

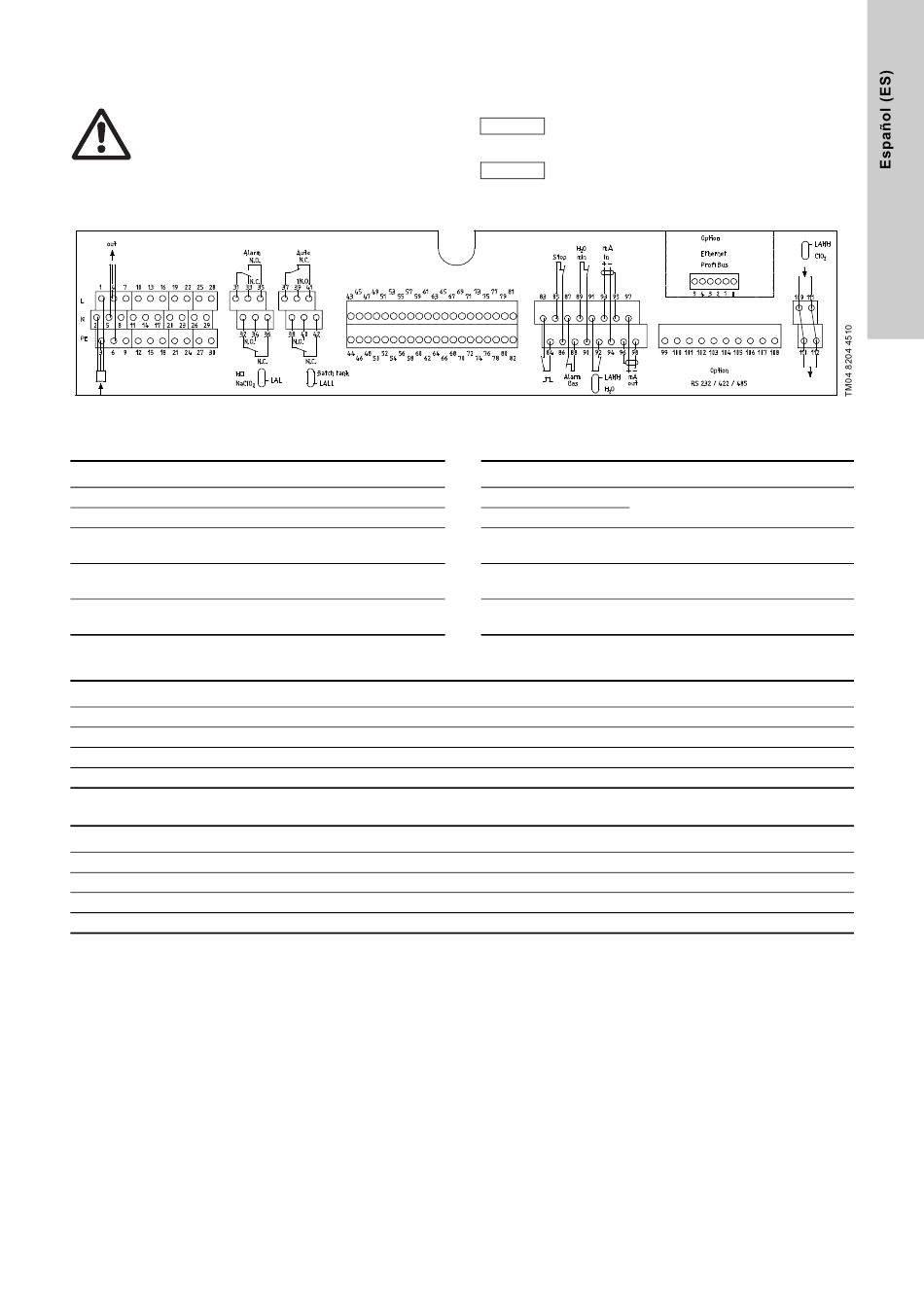

Fig. 12 Diagrama de conexión de terminales
5.7.2 Suministro eléctrico
L N PE Descripción
1 2 3 Entrada de energía
4 5 6 Salida de energía
7 8 9 -------------------
10 11 12 Bomba dosificadora de HCl
13 14 15 Bomba dosificadora de NaClO
5.7.3 Salidas sin potencial
Raíz NO
31 33
32 34
37 39
38 40
5.7.4 Salidas +8 V
+8 V
59 (marrón)
63 (marrón)
65
69 (marrón)
2
Descripción
Avería
Aviso de prevacío de HCl/NaClO
Automática
Funcionamiento en seco del tanque
GND
60 61 (azul)
64 62 (azul)
66
70 (blanco) 68 (verde)
El sistema se conecta directamente al suministro eléctrico
mediante los terminales 1 (L1), 2 (N) y 3 (PE). Según la versión,
el suministro eléctrico puede ser de 230 V (CA) o 115 V (CA).
Si se conecta el sistema a un suministro eléctrico
Precaución
erróneo, el sistema puede estropearse.
Realizar las conexiones eléctricas de acuerdo con el
Nota
diagrama de conexiones adjunto.
L N PE
16 17 18
19 20 21
22 23 24
25 26 27
28 29 30
Función
31/33 abierto en caso de avería
32/34 abierto con aviso de prevacío
2
37/39 cerrado en caso de "sistema activo"
38/40 abierto en caso de funcionamiento en seco
IN Descripción
Controlador de dosificación de NaClO
Controlador de dosificación de HCl
67 ------------------------------
Contador del impulsor del agua de bypass
Descripción
-------------------------------------------
Válvula solenoide/bomba/agua de
bypass
Válvula solenoide: Dispositivo de
escape de la carcasa
Válvula solenoide: dispositivo de
escape para depósito por lotes
2
