6.2 Элементы управления и дисплей
3
1
4
2
5

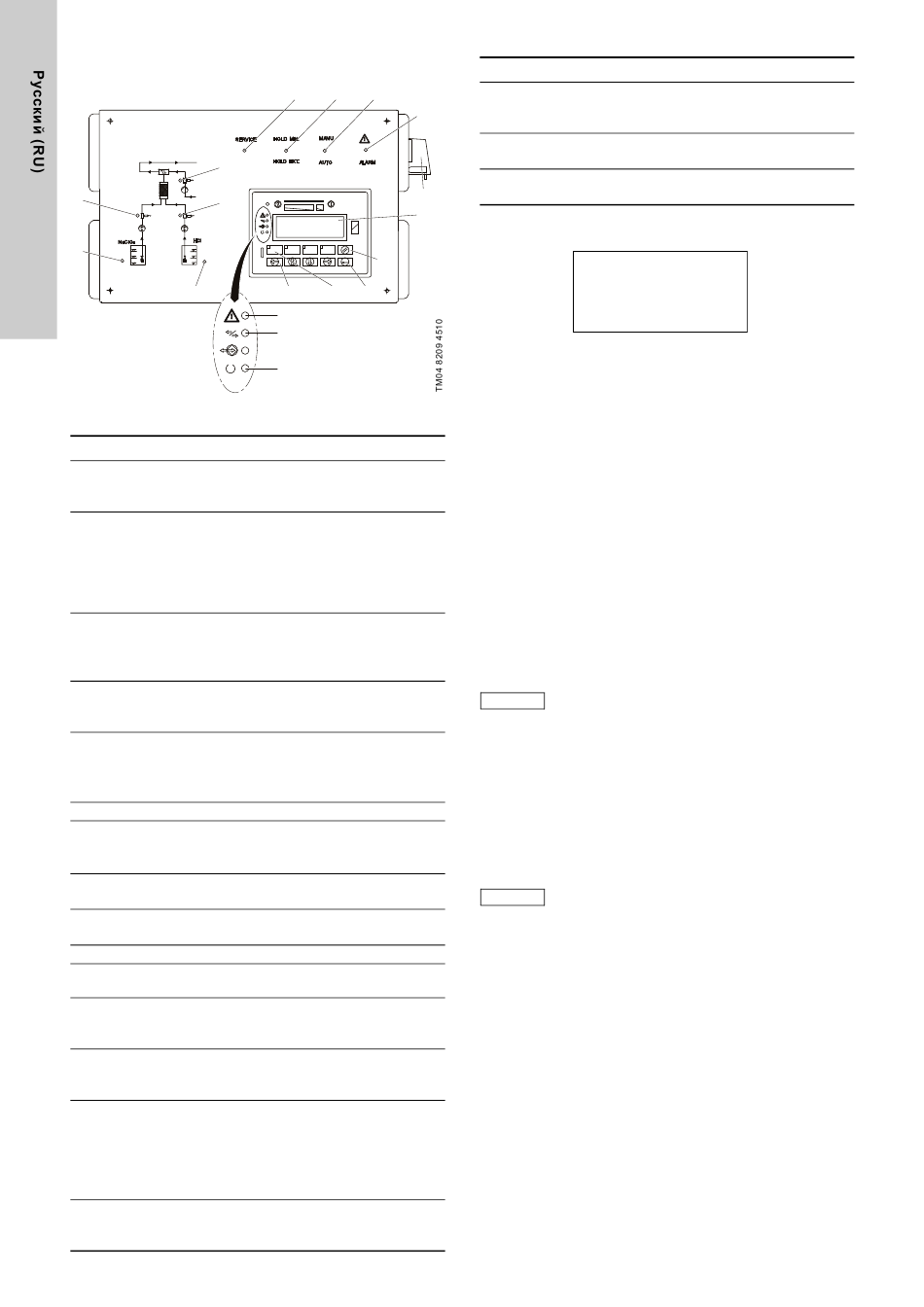

Рис. 17 Контроллер
Поз. Наименование
Светодиод для контроллера дозирования NaClO
1
• Светодиод мигает: контроллер дозирования
установлен верно
Светодиод для бака NaClO
• Свеодиод выключен: Правильный уровень
• Светодиод мигает: Предупредит. сигнал об
2
опорожнении активирован
• Светодиод включен: Сигнал о скором опорожнении
активен
Светодиод для байпасной воды
• Светодиод включен: Уроверь байпасной воды
3
верный
• Светодиод мигает: байпасная вода вне допуска
Светодиод для контроллера дозирования HCl
4
• Светодиод мигает: контроллер дозирования
установлен верно
Светодиод для бака HCl
• Свеодиод выключен: Правильный уровень
5
• Светодиод мигает: Сигнал о скором опорожнении
• Светодиод включен: Сигнал об опорожнении
6 Клавиши со стрелками для перемещения по меню.
Функциональные клавиши
7 • [F1], [F2] и [F3]: Выбрать пункты меню
• [F4]: Клавиша [Reset] (сброс)
Клавиша [Enter] (ввод)
8
• Подтвредить введенные данные
Клавиша [Escape] (отмена)
9
• Отмена или переключение в подменю
10 Дисплей, 4 строчечный
Главный выключатель с функцией [Emergency stop]
11
(аварийный останов)
Светодиод для аварийных оповещений
12
• светодиод горит или мигает: имеющееся
оповещение
Светодиод отображает рабочий режим
"автоматич/ручн."
13
• Светодиод мигает: Автоматическое управление
Светодиод для отображения вкл/выкл дистанционного
управления
• Светодиод мигает: Дистанционное вкл/выкл
14
контактом мин. уровня водопроводной воды
• Светодиод включен: Дистанционное вкл/выкл
внешним контактом
Светодиод для режима обслуживания
15
• Светодиод мигает: система в меню "Service"
(сервис)
482
15 14 13
12
11
10
9
6 7 8
16
17
18
2
2
Поз. Наименование
Светодиод для оповещений на дисплее
16
• светодиод горит или мигает: имеющееся
оповещение
Светодиод для соединения дисплея и ПЛК
17
• Светодиод включен: соединение верно
Светодиодный дисплей
18
• Светодиод включен: дисплей работает
Возможные варианты выбора на дисплее идентифицированы
цифрами 1, 2, и 3, напр. :
Main menu
1 Automatic
2 Manual operation
3 Logbook
Выбор пунктов меню осуществляется клавишами [F1], [F2],
[F3], напр. функциональная клавиша [F1] используется для
выбора пункта меню "1", и т.д.
Пример
• Для переключения в меню "Automatic" (автомат) нажмите
клавишу [F1].
• Для переключения в подменю "Manual operation"
(ручное управление) нажмите клавишу [F2] .
• Для выбора меню "Logbook" (журнал) нажмите клавишу
[F3].
• Для возврата в главное меню (9) нажмите клавишу
[Escape].
• Для подтверждения выбора (8) нажмите клавишу [Enter].
6.3 Автоматический режим
В данном режиме работы производительность системы
контролируется автоматическими входными сигналами,
такими как контактный ввод, токовый вход и управление по
протоколу связи.
Для эксплуатации системы в автоматическом
режиме сначала необходимо выбрать тип
Указание
системы и рабочий режим, см. раздел
6.6.2 Режимы работы.
В Ручном режиме автоматическая работа не предусмотрена.
"Автоматическая" работа включается в главном меню при
помощи клавиши [F1] и отмечается миганием на дисплее.
6.4 Ручное управление
Этот режим работы облегчает ручной ввод дозирования на
дисплее в токовом и импульсном режимах, ручном
управлении и управлении по протоколу связи.
Для того, чтобы система работала в ручном
режиме, сначала необходимо выбрать тип
Указание
системы и режим работы.
"Ручная" работа включается в главном меню при помощи
клавиши [F2] и отмечается миганием на дисплее.
