5.7.7 Profibus/Ethernet (dodatna oprema)
Krmilnik je lahko dodatno opremljen s protokolom Profibus ali
Ethernet.
Modul Profibus-DP
Modul Profibus-DP priključite s 6-polnim vtičem.

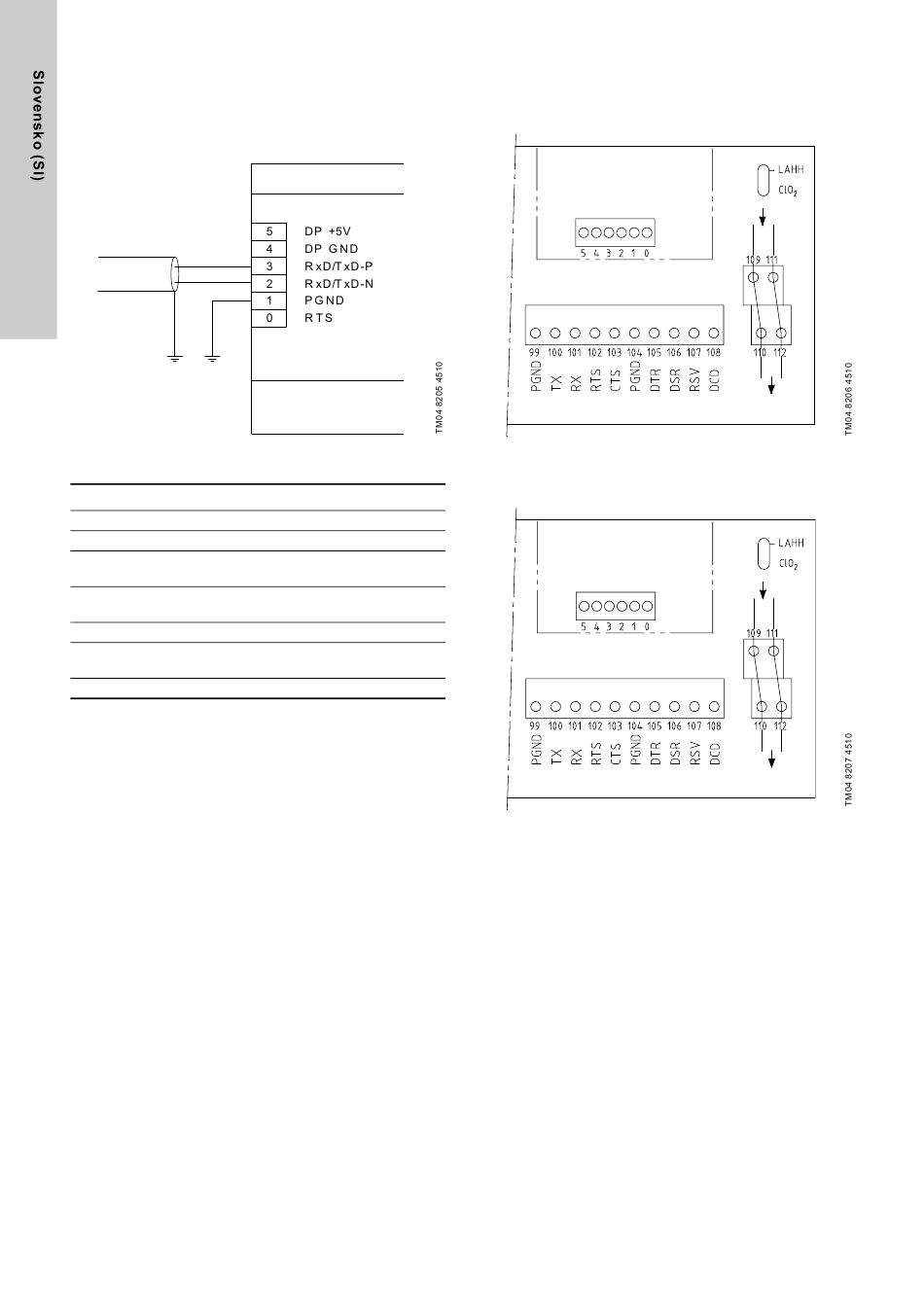

Slika 13 Priključna shema protokola Profibus
Vtič Signal
0 RTS (CNTR-P/RTS) Krmilni signal za obnavljalnik
1 PGND
2 RxD/TxD-N
3 RxD/TxD-P
4 DP GND
5 DP 5 V
CNTR-N
Ethernetni modul TCP/IP
• Ethernet 10 Base-T/100 Base-TX (10/100 Mbit/s).
• Priključitev prenosnega protokola TCP ali UDP.
• Priključitev se izvede s vtičem RJ 45 razreda 5.
534
Opis
Varovalo/zaščitna ozemljitev
Prejeti/preneseni podatki
Negativno
Prejeti/preneseni podatki
Pozitivno
Ozemljitev modula DP 5 V
Napajanje 5 V končnih
upornikov
Krmilni signal za obnavljalnik

5.8 Vmesniki RS-232, -422 in -485

Krmilniki so lahko dodatno opremljeni z vmesniki.
5.8.1 Priključitev vmesnika RS-232
Slika 14 Priključna shema vmesnika RS-232
5.8.2 Priključitev vmesnikov RS-422 in -485
Slika 15 Priključna shema vmesnikov RS-422 in -485
