7.4.4 Režimy "Aktuální vstup, kontaktní vstup, ruční
ovládání, vnější cílová hodnota"
Kontrola obtokové vody
• V hlavním menu přejděte na stránku 2 pomocí tlačítka [ŠIPKA
VPRAVO].
• Pomocí tlačítka [F3] přepněte do menu "Servisní režim".
• V menu "Servisní režim" přepněte do menu "Režim spouštění"
tlačítkem [F2].
Zobrazení s režimem spouštění
Režim spouštění
2 Obtoková voda
3 Spouštění
• Do menu "Obtoková voda" přepněte tlačítkem [F2].
2 Obtoková
voda
cíl
aktuální:
1 limit:
• Obtokovou vodu (elektromagnetický ventil nebo obtokové
čerpadlo) zapněte tlačítkem [F2].
Cílová hodnota je definována volbou systému. Skutečná hodnota
ukazuje aktuální množství vody protékající obtokem.
Spuštění režimu spouštění
• Tlačítkem [F3] přepněte na menu "Spouštění/Start".
• Stisknutím klávesy [Enter] spusťte režim spouštění.
Režim spouštění
aktivováno
Doba běhu
Zbývající čas režimu spouštění je zobrazen na displeji. Pokud
vypršela platnost, systém se automaticky vypne.
Režim spouštění
dokončen
• Pomocí tlačítek [Enter] a [Escape] se vraťte do menu "Režim
spouštění".
• Pomocí tlačítka [Escape] se vraťte do menu "Servisní režim"
nebo do "Hlavního menu".
82
<vyp.>
XXX l/h
YYY l/h
-XX/+600 %
xxx s
7.5 Kalibrace dávkovacích čerpadel
Podrobnosti o dávkování požadovaném pro instalaci
dané velikosti naleznete v tabulce
výkonu a spotřebě
Pozor
Protože se v těchto zařízeních používají zředěné
chemikálie, lze údaje o spotřebě porovnávat 1:1 s
vodou.
Kalibraci lze provést vodou.
Dávkovací čerpadla se systémem dvojité hlavy
Pokyn mohou být také kdykoli kalibrována v opakovaném
režimu bez přerušení posloupnosti procesů.

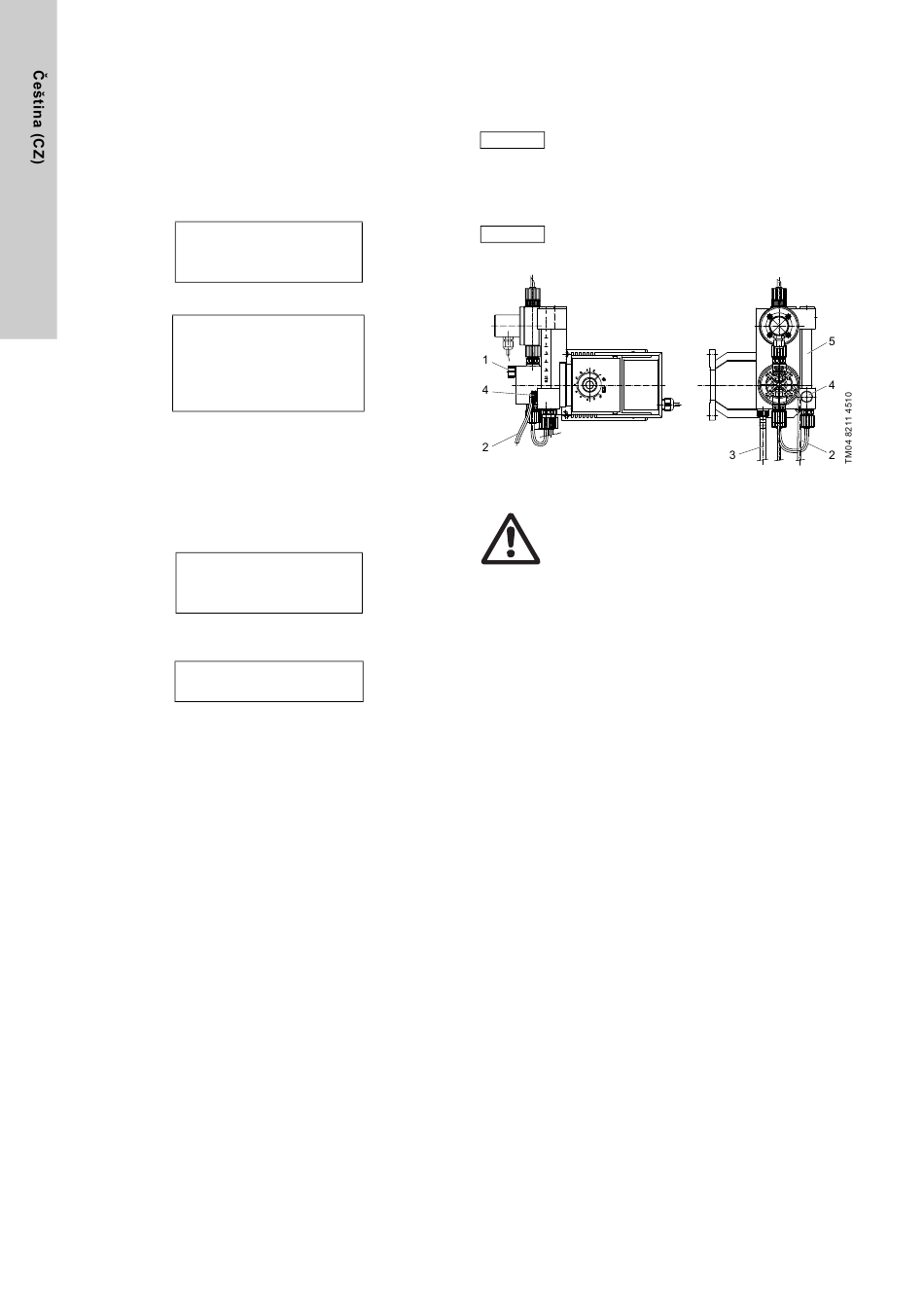

Obr. 22 Kalibrace dávkovacího čerpadla
Varování
Nenechávejte kalibrační válec prázdný.
Znovu otevřete ve vhodnou dobu uzavírací ventil.
• Uzavřete uzavírací armaturu (4) na kalibračním válci (5).
Přívod z nádrže je nyní přerušen. Kalibrační trubice se pomalu
vyprázdní.
• Pomocí stopek změřte, jak dlouho trvá dávkování objemu od 0
do 10 ml (odměrku 10 ml) a od 0 do 5 ml (odměrka 5 ml).
• Otevřete uzavírací armaturu (4) na kalibračním válci (5).
• Vypočtěte dávkovací průtok:
Odměrka 10 ml: V (l/h) = 36/t (s)
Odměrka 5 ml: V (l/h) = 18/t (s)
Pokud se kalibrovaný dávkovací objem odchyluje od cílové
hodnoty (tabulka), rychlost dávkování se upraví tlačítkem pro
nastavení zdvihu (na dávkovacím čerpadle) a znovu se provede
kontrola.
Pokud dojde k odchylce čerpadla, použijte tlačítko pro úpravu
zdvihu, abyste jej znovu nastavili a zkalibrovali.
Spotřeba chemikálií, viz tabulka v části
spotřebě.
Pokud je provedeno několik pokusů o kalibraci, ujistěte se, že
sací potrubí není naplněno vzduchem. V případě potřeby znovu
odvzdušněte čerpadlo.
2.1.1 Údaje o
v části "Spotřeba chemikálií".
2.1.1 Údaje o výkonu a
