11.2 Unidad de carga de la bomba de aumento
de presión
La bomba de aumento de presión está conectada al controlador
del sistema a través de la unidad de carga.

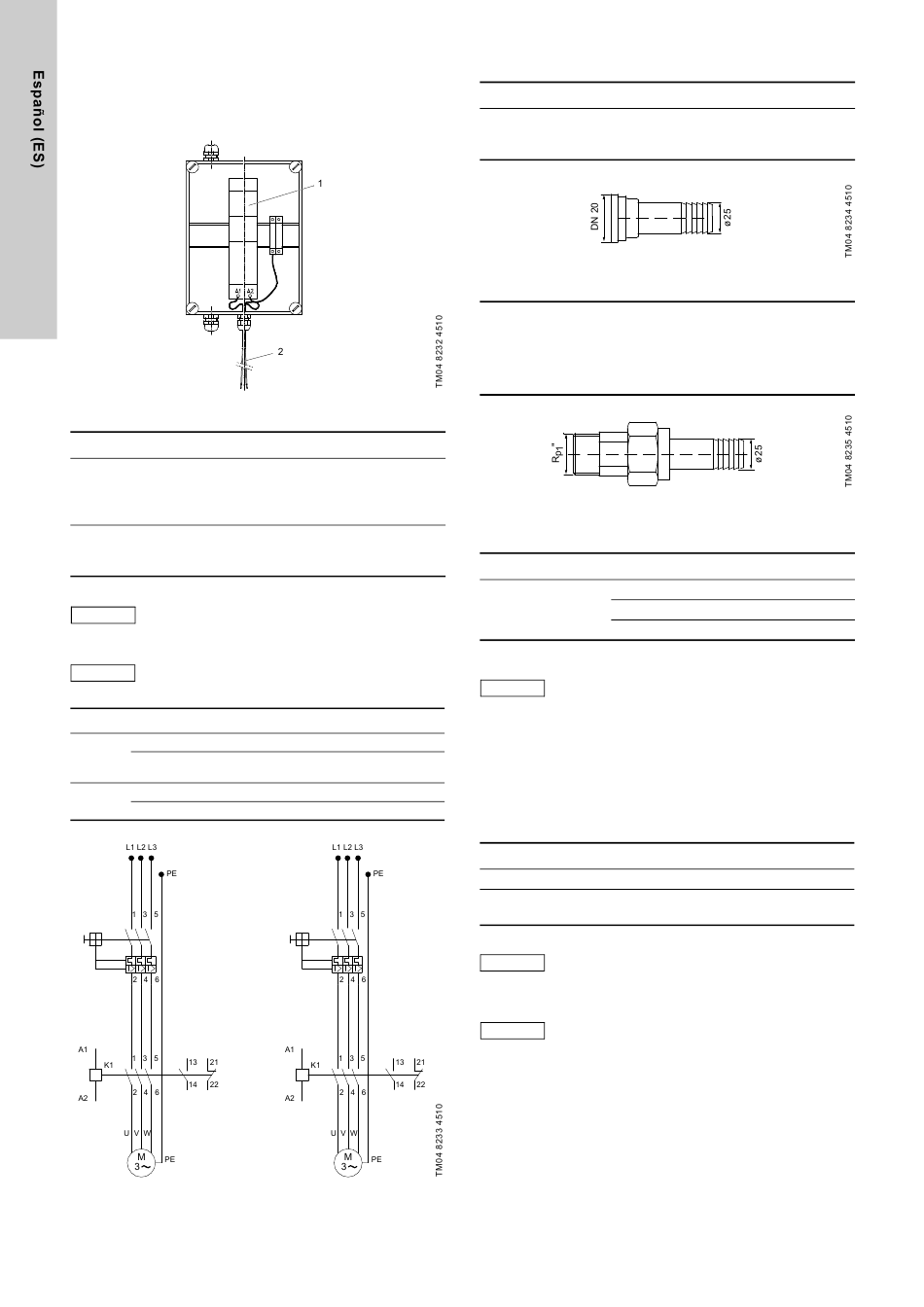

Fig. 41 Unidad de carga de la bomba de aumento de presión
Pos. Descripción
Disyuntor de protección del motor
La intensidad nominal de la bomba se ajusta en el
1
disyuntor protector del motor, ver hoja de datos de la
bomba de aumento de presión.
Cable de conexión
2 La unidad de carga está conectada al controlador del sis-
tema. Terminal 22 = L, terminal 23 = N, terminal 24 = PE
Si se selecciona un sistema con bypass para la bomba
de aumento de presión externa, observar la siguiente

Nota

tabla para la selección de la unidad de carga.
Cuando se ajuste el disyuntor protector del motor,
Precaución
observar la intensidad nominal de la bomba dosifica-
dora.
Bomba Datos eléctricos
CR 1-3 1,6 - 2,5 A, 230 V, 50/60 Hz 96728835
CR 1-5
1,6 - 2,5 A, 115 V, 50/60 Hz 96728836
CR 1-7
2,5 - 4,0 A, 230 V, 50/60 Hz 96728837
CR 1-9,
CR 1-11
2,5 - 4,0 A, 115 V, 50/60 Hz 96728838
Fig. 42 Diagrama de conexiones de terminales de la unidad
de carga (bomba de aumento de presión)
206

11.3 Conexiones de la manguera/manguera

Número de producto
11.4 Sensor de gas y dispositivo de advertencia de
(535-50)
(535-51)
El sensor de gas se puede montar en la parte trasera del sis-
(535-52)
tema, por debajo del reactor. El tornillo de apriete necesario
(535-53) (tornillo embutido M6x20) está incluido en el material de montaje
del sistema.
Conexión de la manguera, DN 20
Conexión de manguera
DN 20 - ID 25 mm con 2 abrazaderas
de manguera.
Fig. 43 Conexión de manguera
Enroscamiento de conexión
Enroscamiento de conexión para
bomba de aumento de presión Rp 1"
AG - ID 25 mm con 2 abrazaderas de
manguera.
Fig. 44 Enroscamiento de conexión para bomba de aumento
de presión external
Manguera de PVC Longitud
5 m
Manguera de PVC,
10 m
ID 25 mm, PN 6
25 m
Presión máxima del sistema para manguera de PVC
6 bar.
Nota
Para presiones de sistema mayores, instalar una
tubería de PVC (DN 16).
presencia de gas
Descripción
Sensor de gas
Unidad de advertencia de
presencia de gas Conex DIS-G
Seguir las instrucciones de instalación y funciona-
Precaución
miento de la unidad de advertencia de presencia de
gas Conex DIS-G o del sensor 314.
El sensor no puede conectarse directamente al con-
trolador del sistema. Además, es necesaria una uni-
Nota
dad de advertencia de presencia de gas. El cableado
se realiza in situ.
Número de producto
96727534 (529-050)
Número de producto
96727536 (529-051)
Número de producto
95700198 (526-030/5)
95700852 (526-030/10)
95729449 (526-030/25)
Número de producto
91835237 (314-011)
96644515 (307-2000)
