7.4 Odvzdušnění obtokového potrubí
Aby bylo zajištěno správné fungování zařízení, musí být obtokové
potrubí odvzdušněno při každém uvedení do provozu.
• V hlavním menu přepněte do menu "Servisní režim" tlačítkem
[F3]. Je-li to nutné, posuňte se tlačítky se šipkami [VLEVO] a
[VPRAVO].
Servisní režim
1 Odvzdušnění
2 Režim spouštění
3 Zkušební režim
• Tlačítkem [F1] přepněte na menu "Odvzdušnění".
Odvzdušnění
1 Obtok
2 Čerpadlo HCl
3 Čerpadlo
NaClO
2
• Tlačítkem [F1] aktivujte obtokové potrubí (elektromagnetický
ventil nebo obtokové čerpadlo).
Na displeji se zobrazí "Obtok <Zap.>". Obtokové potrubí lze nyní
odvzdušnit.
7.4.1 Obtokové čerpadlo (volitelně)
Tlačítkem [F1] aktivujte nebo deaktivujte obtok, tj.
elektromagnetický ventil nebo obtokové čerpadlo.
• Otáčejte odvzdušňovacím šroubem na přední straně motoru
čerpadla proti směru hodinových ručiček a vyšroubujte jej plně
pomocí klíče.
• Po odvzdušnění znovu namontujte a utáhněte odvzdušňovací
šroub (1).
Tlačítkem [F1] znovu vypněte obtok; na displeji se objeví aktuální
stav "Obtok <Vyp.>".
Obtokové čerpadlo funguje správně a ventily jsou
správné, pokud je obtoková voda na sacím potrubí
Pokyn
čerpadla vystavena tlaku nejméně 0,05 bar (0,5 m
WC).

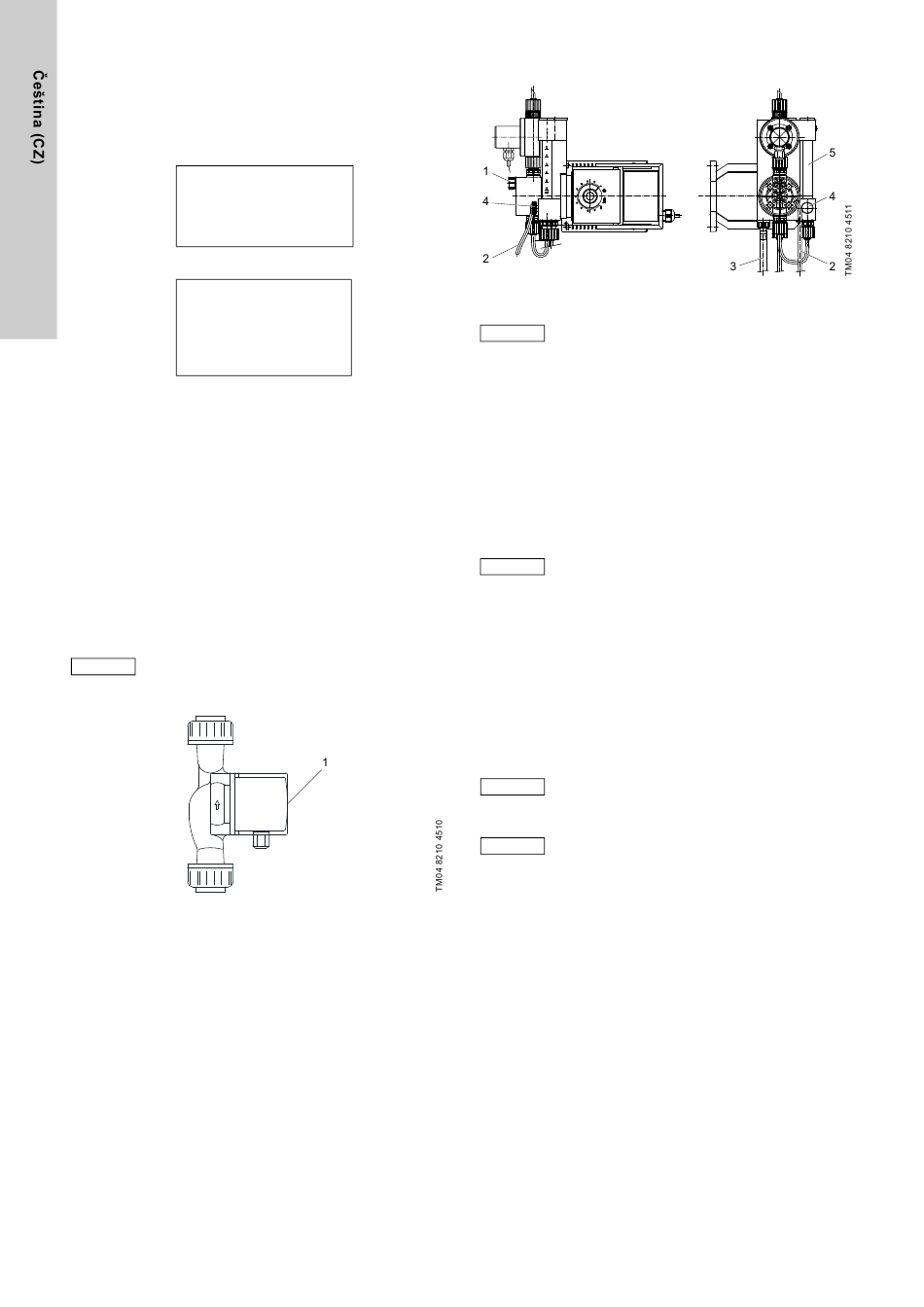

Obr. 18 Obtokové čerpadlo s odvzdušňovacím šroubem (1)
80
<vyp.>
<vyp.>
<vyp.>
7.4.2 Odvzdušnění dávkovacích čerpadel (HCl a NaClO
Obr. 19 Odvzdušnění čerpadel
Pozor Postup pro obě dávkovací čerpadla je stejný
Před zapnutím dávkovacího čerpadla by mělo být dávkovací
médium nasáto přívodní hadicí (3) čerpadlem pomocí dodané
injekční stříkačky. Vložte stříkačku na přepadovou hadici (3) na
konci sacího potrubí a opatrně nasajte dávkovací médium
čerpadlem, dokud není přední komora naplněna vodou.
Otevřete ventil (4) (normální provoz).
Dávkovací čerpadla uveďte do provozu pomocí tlačítek [F2]
(čerpadlo HCl) a [F3] (čerpadlo NaClO
klávesy stisknuté, zůstávají čerpadla zapnutá. Na displeji se
zobrazí např. "Čerpadlo HCl <Zap.>".
Po uvolnění tlačítek jsou čerpadla vypnuta. Na displeji se zobrazí
např. "Čerpadlo HCl <Vyp.>".
Pozor
Obě dávkovací čerpadla musí být odvzdušněna.
• Otevřete odvzdušňovací ventil dávkovací hlavy (1) otáčením
proti směru hodinových ručiček.
• Pomocí tlačítek [F2] nebo [F3] zapněte dávkovací čerpadla.
• Nastavte seřizovací knoflík délky zdvihu na 90-100 %.
• Až bude dávkovací médium proudit zpět do nádrže bez bublin
ven z odvzdušňovací hadice (2), zavřete odvzdušňovací
ventil.
• Pokud proces odvzdušnění není proveden správně nebo
pokud je přerušen, opakovaně krátce zavřete a znovu otevřete
odvzdušňovací šroub (1) (max. 1 otáčku).
Dávkovací čerpadlo je zcela odvzdušněno, pokud
Pokyn kontrolka LED pro monitorován regulátoru dávkování
rovnoměrně bliká.
Pokud se nastavení zdvihu změní během
Pokyn odvzdušnění, musí být přednastavená délka zdvihu
po odvzdušnění znovu nastavena.
• Po uvolnění tlačítek jsou čerpadla vypnuta.
)
2
). Dokud jsou příslušné
2
