8.5 Предохранители и светодиоды контроллера

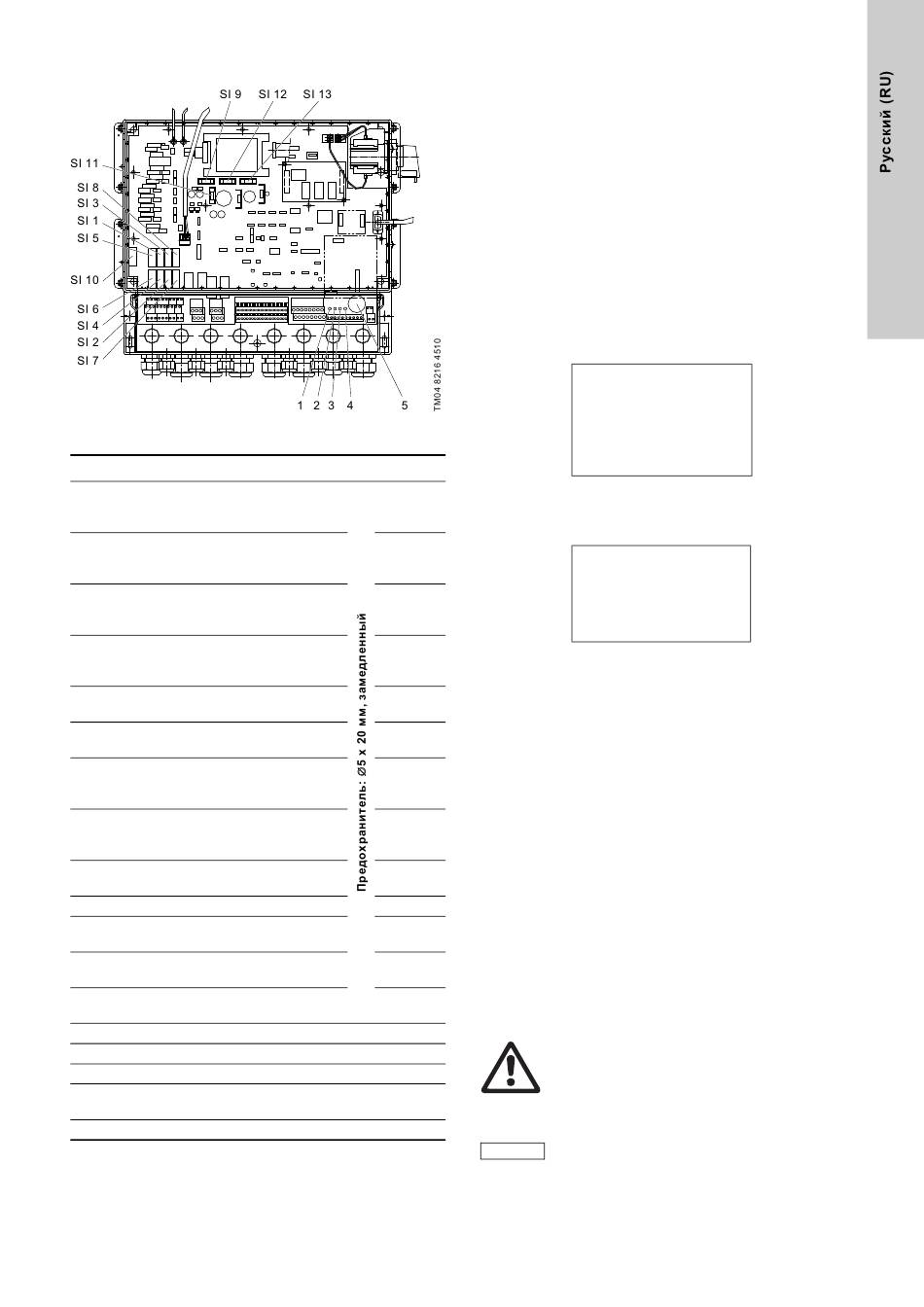

Рис. 24 Контроллер дозирования
Поз. Наименование
Резервный предохранитель,
SI 1 электромагнитный клапан, дренаж
системы
Резервный предохранитель,
SI 2 электромагнитный клапан, промывка
в H O
2
Резервный предохранитель,
SI 3 электромагнитный клапан, байпасная
вода
Резервный предохранитель,
SI 4 дозирующий насос NaClO
(NaClO /HCl)
2
Резервный предохранитель,
SI 5
дозировочный насос HCl
Резервный предохранитель,
SI 6
дозировочный насос H
Резервный предохранитель,
SI 7 электромагнитный клапан,
вытяжка корпуса
Резервный предохранитель,
SI 8 электромагнитный клапан, вытяжное
устройство, предварительн.
Внутреннее напряжение питания
SI 9
± 15 В
SI 10 Главный предохранитель системы
Внутреннее напряжение питания
SI 19
± 12 В / +8 В
Внутреннее напряжение питания
SI 12
± 24 В
Внутреннее напряжение питания
SI 13
± 5 В
1 Светодиод (зелен.) - РАБОТА
2 Светодиод (красн) - ОШИБКА
3 Светодиод (красн) - батарея
Светодиод (желт.) - СХЕМА
4
БЕЗОПАСНОСТИ
5 Аккумулятор
В нормальном режиме работы светодиод (1) зеленый, а
светодиод (4) - желтый. При наличии ошибки, напр.,
при отсутствии большего количества программ или
неисправности карты памяти, светодиод (1) горит зеленым, а
СД (2) - красным.
Ампер
1 A
1 A
1 A
6,3 A
2
6,3 A
6,3 A
O
2
1 A
1 A
100 mA
10 А
100 mA
2 A
1 A
В этом случае:
• Выключите и снова включите регулятор. Если ошибка не
пропала:
• Выключите регулятор, снимите батарею и снова включите
регулятор. Подождите, пока программа не загрузится из
памяти. Снова вставьте батарею. Если ошибка не пропала:
• Переустановите программу или замените карту памяти.
8.6 Возможные неисправности при замене бака
На каждой всасывающей линии имеется датчик
предварительного и полного опорожнения. При достижении в
баке уровня предварительного опорожнения, на экране
появляется сообщение об опорожнении, но система не
останавливается.
При достижении уровня полного опрожнения, на дисплее
отображается сообщение о полном опорожнении и система
отключается.
"Pre-empty signal" (сигнал о скором опорожнении)
A ON ACK
"Pre-empty signal"
(сигнал о скором
опорожнении)
NaClO
2
23-04-10 14:36:12
система продолжает работать до активации сигнала о
предварительном опорожнении.
"Empty signal" (сигнал опорожнения)
A ON ACK
"Empty signal" (сигнал
опорожнения)
NaClO
2
23-04-10 14:36:12
Система автоматически отключается.
Замена бака при срабатывании сигнала "pre-empty"
(о скором опорожнении)
На дисплее появляется сообщение о предварительном
опорожнении.
1. Извлеките всасывающую линию из бака.
2. Система автоматически отключится, отображается сигнал
"HCl or NaClO2 empty" (опорожнение HCl или NaClO
3. Установите всасывающую линию в новый бак.
4. Нажатием клавиши [F4] подтвердите два аварийных
сообщения.
5. Нажмите клавишу [Enter], чтобы повторно активировать
систему.
Замена бака при срабатывании сигнала о полном
опорожнении
На дисплее появляется сообщение о полном опорожнении.
1. Извлеките всасывающую линию из бака.
2. Установите всасывающую линию в новый бак.
3. Нажатием клавиши [F4] подтвердите два аварийных
сообщения.
4. Нажмите клавишу [Enter], чтобы повторно активировать
систему.
Предупреждение
Используйте только стандартные баки.
Запрещается переливать содержимое одного
бака в другой! Существует серьезная опасность
переливания в другой бак остатков химреагентов.
Порядок действий одинаков для обоих баков:
Если производится замена обоих баков,
Указание
необходимо подтвердить до 4 аварийных
сообщений перед повторным запуском системы.
