7.4.3 Bombas dosificadoras para los sistemas OCD-164-350
a OCD-164-2000
Para los tamaños de los sistemas OCD-164-350 a
OCD-164-2000, se utilizan bombas dosificadoras con válvulas de
seguridad y de purga integradas. La válvula de seguridad pro-
tege todo el sistema de conductos de dosificación por el lado de
presión contra un eventual aumento de presión inadmisiblemente
alto.

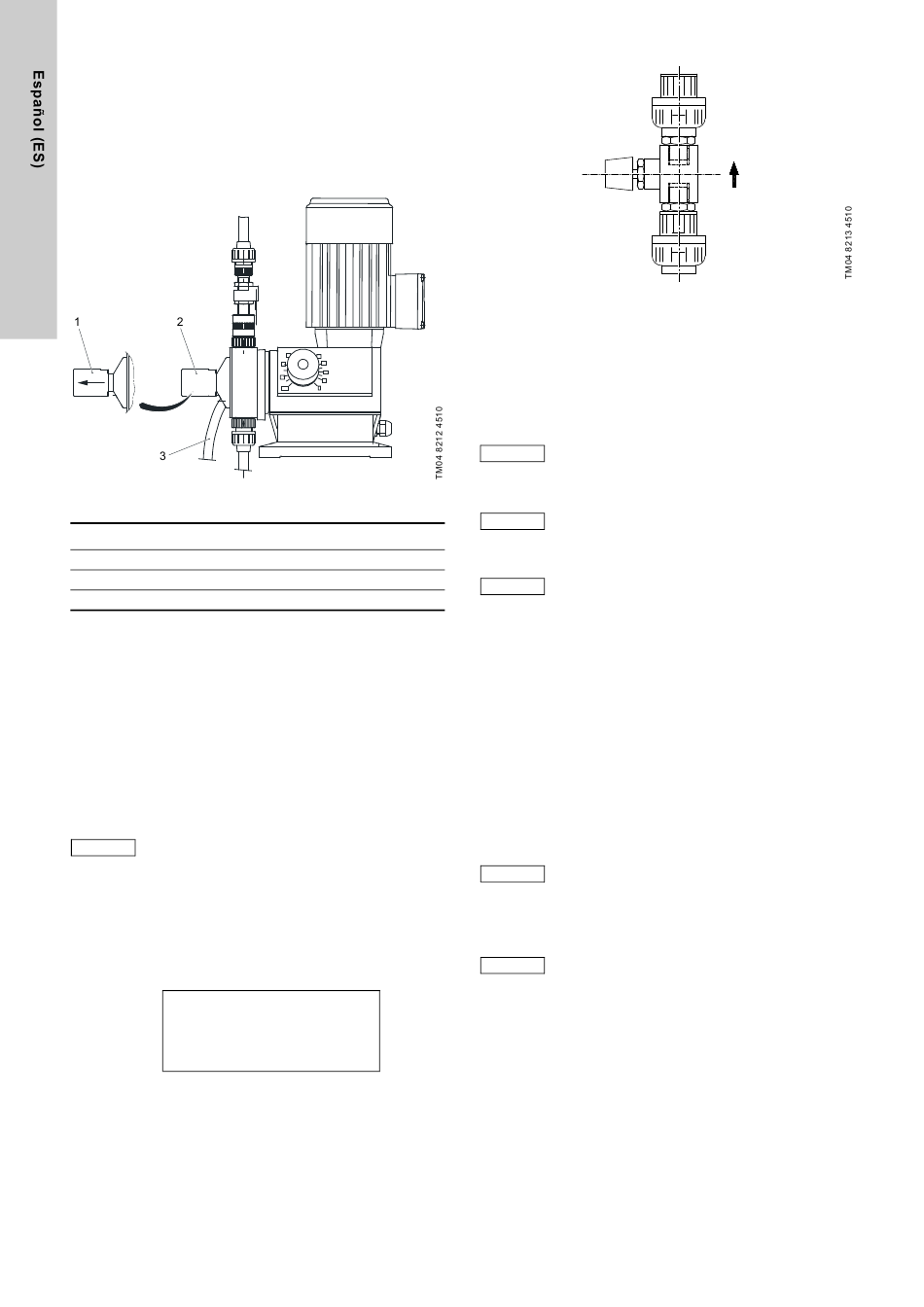

Fig. 20 Instalación con válvula de seguridad y de purga
Pos. Descripción
1 Posición "Purga de aire"
2 Posición "Funcionamiento"
3 Manguera de ventilación
La válvula de seguridad puede abrirse manualmente y, de esta
manera, sirve al mismo tiempo como válvula de purga de aire.
• Girar el mando hasta que el disyuntor más pequeño se colo-
que en el botón del cabezal dosificador (1). A continuación, el
mando rotatorio se aleja del cabezal dosificador y el resorte
de la válvula se suelta.
• Encender las bombas dosificadoras mediante las teclas [F2] o
[F3].
• Volver a poner el mando rotatorio en la posición "Funciona-
miento" (2) cuando se expulsen los fluidos de dosificación de
la manguera de ventilación (3) y se introduzcan de nuevo en
el depósito sin burbujas.
Si el LED para el controlador de dosificación parpa-
dea regularmente, la bomba dosificadora se ha pur-
Nota
gado completamente.
• Una vez se dejan de pulsar las teclas, las bombas se apagan.
• Pulsar la tecla [Escape] para regresar al menú "Régimen de
servicio".
Configuración de la cantidad de agua de bypass para el
régimen por lotes
• Utilizar la tecla [F2] para pasar al menú "Agua de bypass".
2 Agua de bypass <desconectar>
teórico
real:
1 límite:
El valor teórico se calcula y se muestra sobre la base de la con-
centración y dimensiones del sistema introducidos. En este
menú, el agua de bypass (valor real) debe configurarse para la
cantidad de agua necesaria (valor teórico).
184
70 40
80 30
20
90
10
100 0
XXX l/h
YYY l/h
- 50 %/+ 20 %
Fig. 21 Configuración de la cantidad de agua de bypass en la
válvula esférica
Para cambiar la cantidad de agua, utilizar la válvula esférica en la
parte trasera del sistema.
• Utilizar la tecla [F2] para conectar el agua de bypass (válvula
solenoide). Utilizar la válvula esférica dosificadora para lograr
que el valor real coincida con el valor teórico.
Abrir la válvula esférica con cuidado y ajustar el valor
real con el valor teórico desde la dirección inferior. Si
Precaución
la válvula esférica se abre demasiado, puede mos-
trarse un valor real erróneo.
Si el caudal real cambia, el caudal modificado se
Nota muestra correctamente transcurridos aproximada-
mente 8-10 segundos.
Si resulta difícil ajustar la cantidad de agua mediante
la válvula esférica, aflojar los dos tornillos de la vál-
Nota vula. Ajustar la cantidad de agua y, a continuación,
volver a atornillar los tornillos. Comprobar la hermeti-
cidad de la válvula esférica.
• Utilizar la tecla [F2] para apagar de nuevo el agua de bypass.
Modificación del límite
• Utilizar la tecla [F1] para pasar al campo de introducción
-50/+20 %.
• Introducir el valor pulsando las teclas [ARRIBA] o [abajo]
(para cambiar la cifra) y las teclas de dirección [IZQUIERDA] y
[DERECHA] (para cambiar la posición de introducción).
El cambio de -50 % a +20 % se realiza mediante la tecla [F1].
• Pulsar la tecla [Enter] para confirmar la introducción.
• Pulsar la tecla [Escape] para regresar al menú "Régimen de
arranque".
Debido al procesamiento de las señales que realiza
el control SPS (PLC), la cantidad de agua de bypass
mostrada puede variar ligeramente.
Nota
No es importante, ya que las variaciones se encuentran
siempre dentro de un intervalo.
El agua de bypass debe volver a comprobarse des-
pués en un régimen automático o en un régimen
Nota manual, ya que las condiciones de presión del sis-
tema pueden cambiar debido al posterior funciona-
miento de las bombas dosificadoras.
