5.7 Электрические подключения
Предупреждение
Электрические соединения должны выполняться
только квалифицированным персоналом.
Соблюдайте местные правила техники
безопасности!
Отключите подачу питания до подключения
кабеля питания.
5.7.1 Схема соединения клемм

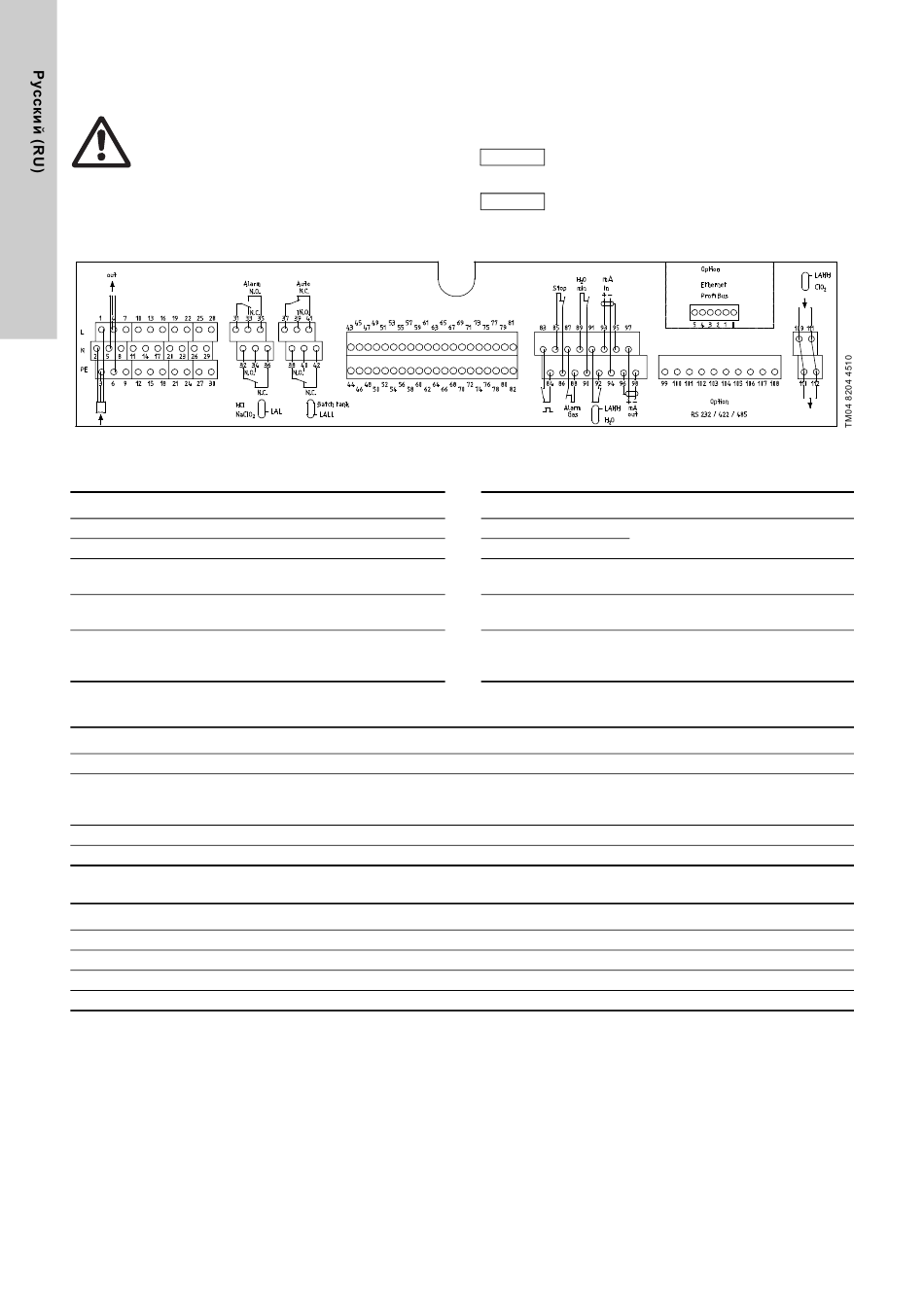

Рис. 12 Схема соединения клемм
5.7.2 Источник питания
L N PE Наименование
1 2 3 Вход питания
4 5 6 Выход питания
7 8 9 -------------------
10 11 12 Дозировочный насос HCl
13 14 15 Дозировочный насос NaClO
5.7.3 Беспотенциальные выходы
Основной №
31 33
32 34
37 39
38 40
5.7.4 Входы +8 В
+8 V
59 (коричн.)
63 (коричн.)
65
69 (Коричн)
478
2
Наименование
Неисправность
Предупреждение о скором
опрожнении контейнера с
HCl/NaClO
2
Автоматический
Бак опорожнен
GND
60 61 (син)
64 62 (син.)
66
70 (бел.) 68 (зел.)
Непосредственное подсоединение системы к источнику
питания осуществляется с использованием клемм 1 (L1),
2 (N) и 3 (PE). В зависимости от модификации системы
питание может быть 230 В переменного тока или 115 В
переменного тока.
Подключение к несоответствующему источнику
Внимание
питания может уничтожить систему.
Выполняйте электрические соединения в
Указание
соответствии с прилагаемой схемой соединений.
L N PE
16 17 18
19 20 21
22 23 24
25 26 27
28 29 30
Функция
31/33 разомкнуто при неисправности
32/34 разомкнут в случае предупреждающего сигнала об
опорожнении
37/39 замкнут в положении "система активна"
38/40 размыкается при опорожнении бака
IN Наименование
Контроллер дозирования NaClO
Контроллер дозирования HCl
67 ------------------------------
Счётчик с крыльчаткой насоса байпасной воды
Наименование
-------------------------------------------
Электромагнитный клапан/насос/
байпасная вода
Электромагнитный клапан:
корпус вытяжного устройства
Электромагнитный клапан:
вытяжное устройство для бака
партий
