5.4 Schéma d'installation
Sélectionner ou définir un compteur d'eau à contact
de telle manière qu'au maximum, à la sortie de l'ins-
tallation, les impulsions de commande ne soient pas
< 5 impulsions/sec. Calcul des contacts, voir paragr.
7.3.3 Entrée contact.
Nota
La régulation du système peut traiter un taux max. de
50 impulsions/sec. Si une valeur supérieure à 50
impulsions/sec. est calculée, utiliser un compteur
d'eau à contact différent.
Si la pression à l'unité d'injection est < 1 bar, un cla-
pet de maintien de pression doit être installé.
Un clapet de maintien de pression ne peut pas être
Nota
utilisé dans les installations avec une pompe interne
centrifuge, car cette pompe génère seulement une
augmentation de la pression d'env. 5 mWC.
Pour les pompes doseuses DMI avec système Plus3,
s'assurer que le récipient est toujours sous la pompe
doseuse, et que la crépine d'aspiration est placée
dans une direction vers le bas, de sorte que les pro-
Nota
duits chimiques puissent facilement s'écouler dans le
récipient par la tuyauterie de retour.
Recommandation : L = min. 200 mm, voir fig. 6.

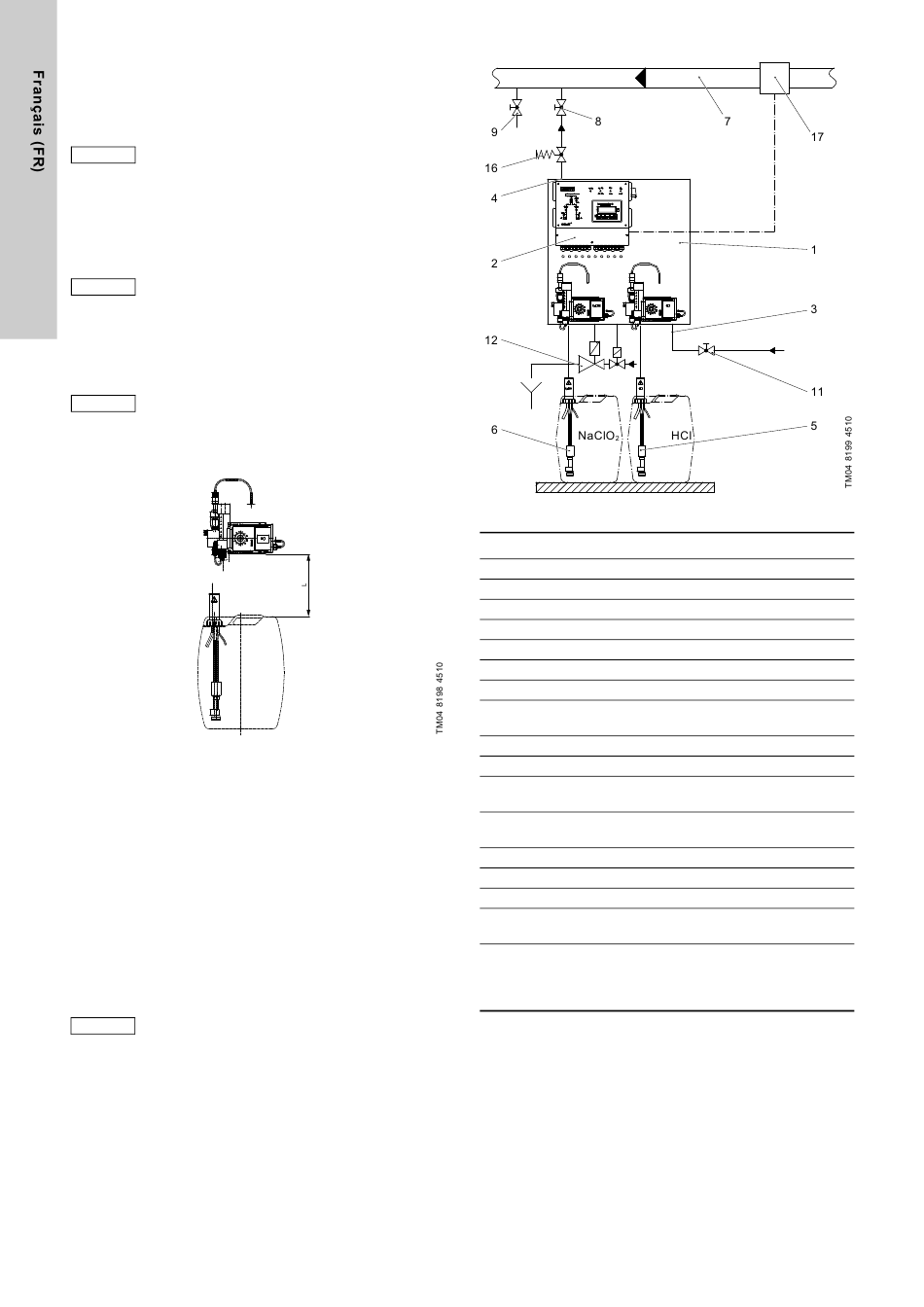

Fig. 6 Schéma d'installation avec longueur de crépine d'aspi-
ration
5.4.1 Système avec électrovanne
Le système est livré d'usine avec une électrovanne dans la
conduite d'eau de dilution. Dans cette version, la fourniture d'eau
de dilution et l'adjonction d'une solution de dioxyde de chlore ne
sont pas effectuées dans le même circuit d'eau.
Spécifications
• 10 bars > pression de l'eau > 1 bar.
• La contre-pression au niveau du raccordement de la conduite
de solution doit être d'au moins 0,5 bar inférieure à la pression
d'entrée de l'eau de dilution.
Avec un débit nul dans la conduite de solution de
dioxyde de chlore (à la sortie) et une pression
d'entrée de plus de 10 bars dans la conduite d'eau
de dilution (à l'entrée), il y a un danger que le sys-
Précautions
tème soit endommagé.
La conduite de solution doit donc être équipée d'une
vanne de pression excessive réglée à 10 bars.
270
Fig. 7 Système avec électrovanne, schéma d'installation
Pos. Description
1 Châssis de support
2 Équipement électronique
3 Raccordement pour eau de dilution
4 Raccordement conduite solution à l'unité d'injection
5 Crépine d'aspiration pour pompe doseuse du HCl
6 Crépine d'aspiration pour pompe doseuse NaClO
7 Tuyau d'eau principal (fourni par le client)
Vanne d'isolement de l'unité d'injection
8
(fournie par le client)
9 Extraction échantillon (fournie par le client)
10 Clapet anti-retour (fourni par le client)
Vanne d'isolement pour extraction eau de dilution
11
(fournie par le client)
Dispositif d'échappement châssis de support,
12
avec électrovanne (en option)
13 Réservoir de solution avec contrôle de niveau (en option)
14 Surpresseur externe (en option)
15 Unité de charge pour le surpresseur externe
Clapet de maintien de la pression (fourni par le client), si
16
la pression du système est < 1 bar
Débitmètre inductif (4-20 mA) ou compteur d'eau à
contact pour la régulation proportionnelle du système
17
(observer les contacts à partir du compteur d'eau à
contact).
