4. Rakenne ja toiminta

4.1 Järjestelmän rakenne

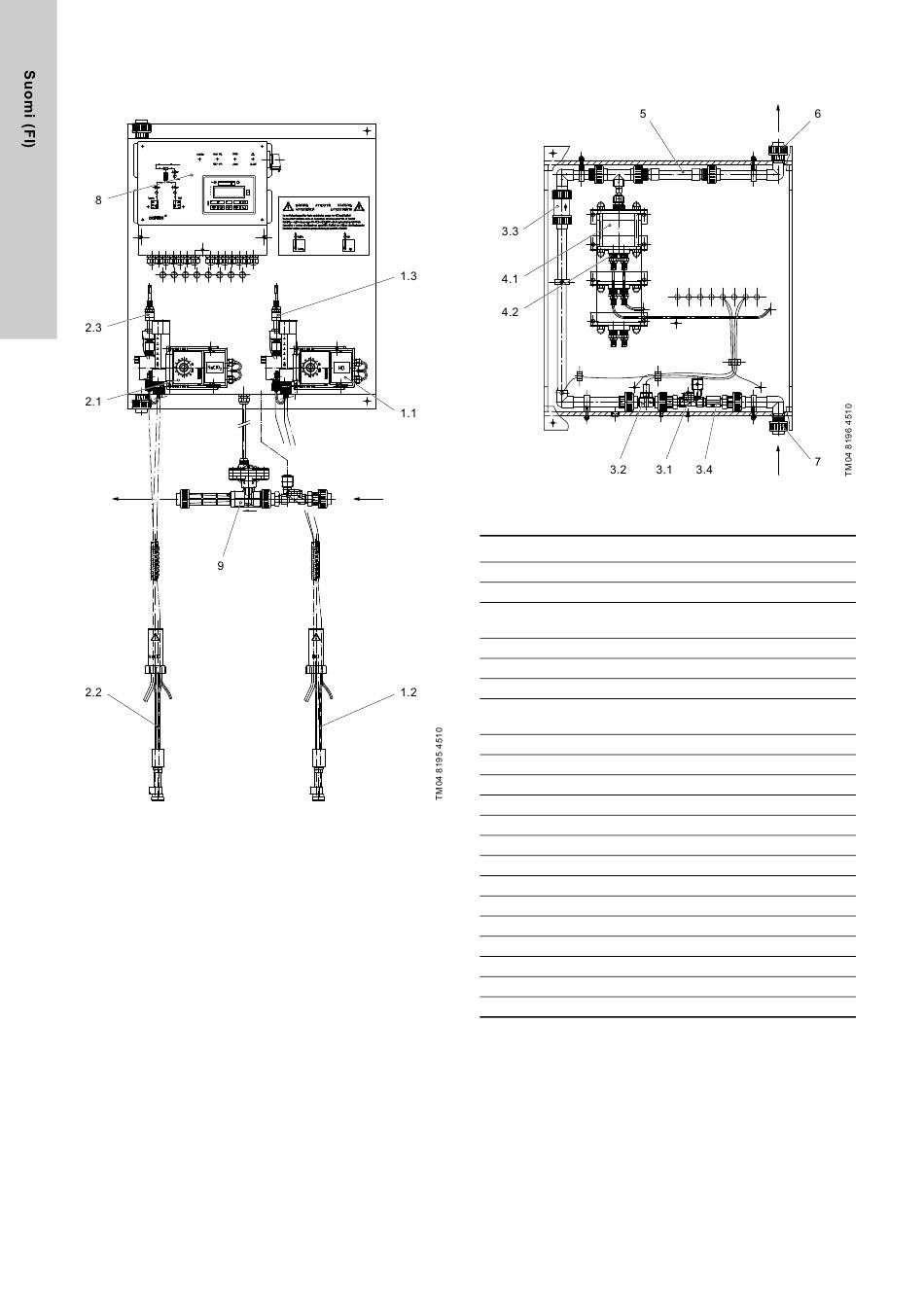

Kuva 3 Täydellinen järjestelmä komponentteineen,
koottuna tukirunkoon
216
Kuva 4 Reaktori komponentteineen, koottuna tukirungon
taakse
Pos. Kuvaus
1 Kloorivetyhapon (HCl) annostelujärjestelmä
1.1 Kloorivetyhapon annostelupumppu
HCl:n imuputki (punainen) sis. tyhjenemisvaroituksen ja
1.2
tyhjä-signaalin
1.3 Annostelunohjain HCl-virtauksen valvontaan
2 Annostelujärjestelmä natriumkloriitille (NaClO
2.1 Annostelupumppu NaClO
NaClO :n imuputki (sininen) sis. tyhjenemisvaroituksen ja
2
2.2
tyhjä-signaalin
2.3 Annostelunohjain NaClO
3 Ohitusveden syöttöputki
3.1 Magneettiventtiili (valinnainen kiertovesipumppu)
3.2 Juoksupyörälaskuri (virtausmittari ohitusvedelle)
3.3 Takaiskuventtiili
3.4 Virtauksenrajoitin
4 Reaktori
4.1 Reaktorin kotelo
4.2 Reaktorin venttiilit
5 Jälkisekoitin
6 ClO -liuosputken liitäntä injektioyksikköön
2
7 Ohitusveden liitäntä
8 Ohjain ja näyttö
9 Poistolaitteen injektori (lisävaruste)
P P A A
)
2
2
-virtauksen valvontaan
2
