9. Údržba
Varování
Před pracemi údržby, tj. při výměně dílů a těsnění je
nutné celý systém umýt vodou.
Před pracemi údržby je nutné odstranit všechny
chemikálie.
Při manipulaci s kyselinami nebo zásadami
používejte vhodný ochranný oděv.
Údržbu a opravy smí provádět pouze autorizovaní
odborníci.
Podle německých předpisů pro prevenci havárií GUV
8,15 a VGB 65 § 19 musí být systémy s oxidem
chloričitým pravidelně kontrolovány nejméně jednou
ročně a před každým uvedením do provozu
Pokyn
kontrolovány odborníkem.
Tato kontrola může být provedena servisním
oddělením během šestiměsíční údržby.
9.1 Údržba dávkovacích čerpadel
Pokles výkonu dávkovacích čerpadel může být způsoben
kontaminací sacích a výtlačných ventilů.
9.1.1 Demontáž a čištění ventilů
1. Odšroubujte sací a výtlačný ventil.
2. Pomocí kolíku (∅2) vytlačte zezdola kuličku, kuličku a
O-kroužek.
3. Vyměňte poškozené díly.
Při opětovném montáži dodržujte správnou polohu dílů, viz obr. 25.

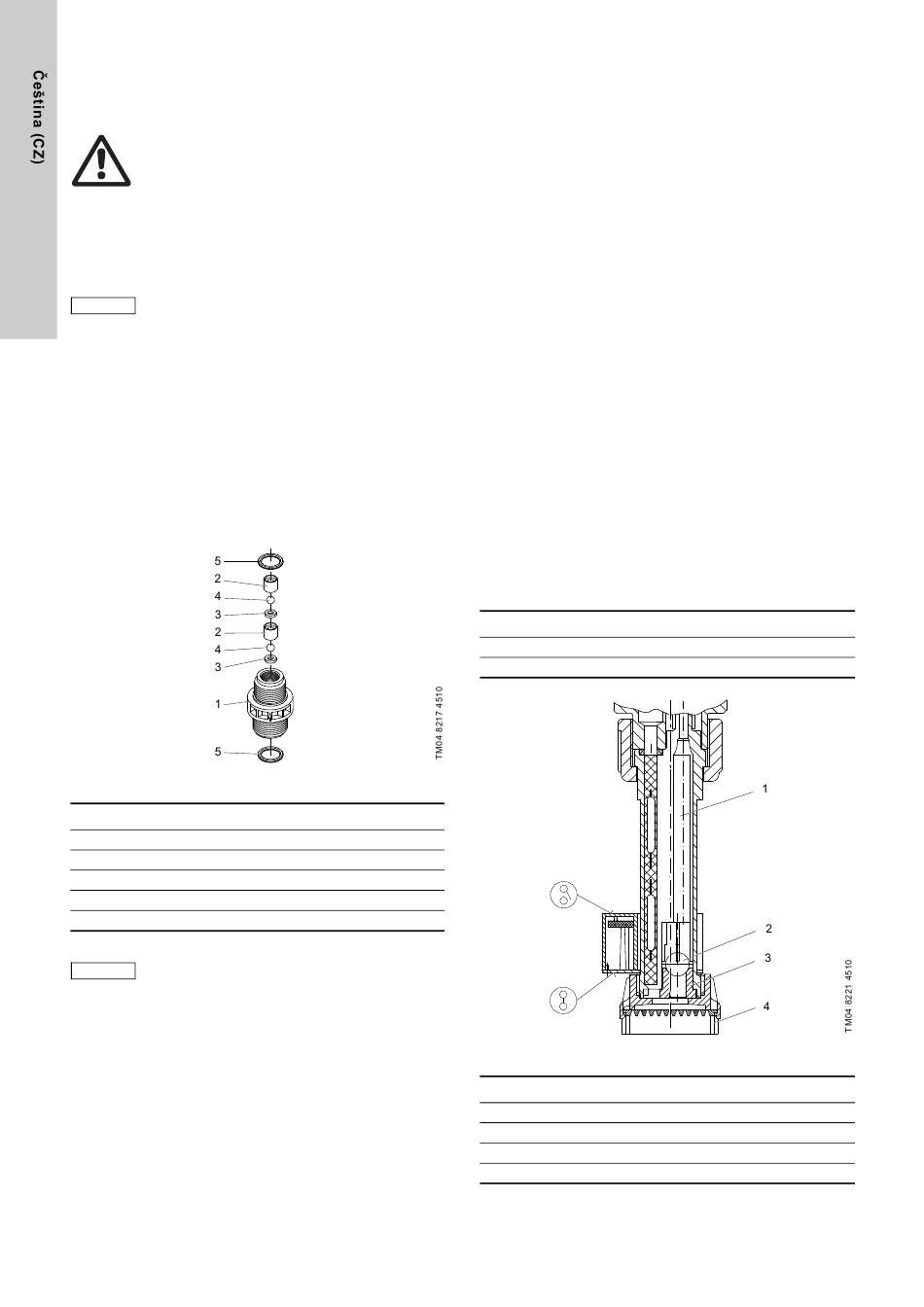

Obr. 25 Konstrukce ventilů
Pol. Popis
1 Těleso ventilu
2 Kuličkové pouzdro
3 Sedlo
4 Kulička
5 O-kroužek
Při instalaci ventilů se ujistěte, že směr proudění je
správný (šipka).
Pokyn
O-kroužek musí být správně zasunut do drážky.
90
9.1.2 Demontáž membrány
Z bezpečnostních důvodů by měla být dávkovací membrána
vyměněna maximálně po 2000 provozních hodinách.
1. Vložte sací potrubí čerpadel do vodní nádrže a nechte systém
běžet, dokud dávkovací hlavy čerpadel nebudou dostatečně
vyčištěny vodou.
2. Jednou otáčkou otevřete odvzdušňovací šrouby, dokud
nebudou také vyčištěna odvzdušňovací potrubí.
Vypněte systém.
3. Uvolněte čtyři šrouby dávkovací hlavy.
4. Vyjměte dávkovací hlavu a odšroubujte membránu otočením
doleva.
Montáž
1. Zasuňte středový kroužek, aby pojistný otvor směřoval dolů.
2. Zašroubujte membránu.
3. Krátce zapněte čerpadlo, dokud není membrána umístěna v
koncové zadní poloze.
4. Opatrně namontujte dávkovací hlavu a rovnoměrně a opatrně
utáhněte šrouby v diagonálně opačném pořadí, aby nedošlo k
poškození dávkovací hlavy.
5. Odvzdušněte čerpadlo.
9.2 Údržba sacích potrubí
Sací potrubí je vybaveno patními ventily a maticemi filtru.
Kontakty Reed jsou vestavěné do těla sacího potrubí.
Plováky s magnetickým jádrem jsou umístěny axiálně na těle
ventilu a jsou posuvné.
Patní ventil je třeba čas od času rozebrat a vyčistit, v nejzazším
případě při poklesu sacího výkonu.
Na horním povrchu obou plováků musí být přítomen symbol
funkce (BEZ kontaktu).
Pokud tomu tak není, odpojte plovák a otočte polaritu.
OCD-164 Objednací číslo
-30 až -220 95730320
-350 až -2000 95730321
Obr. 26 Sací potrubí, náhradní díly
Pol. Popis
1 Plovákový spínač, PVC
2 Kulička
3 Sedlo ventilu, šedé PVC
4 Matice filtru, šedé PVC
(553-1995)
(553-1996)
