7.4 Entlüftung der Bypassleitung
Um den störungsfreien Betrieb zu gewährleisten, muss bei jeder
Inbetriebnahme die Bypassleitung entlüftet werden.
• Im Hauptmenü mit der Taste [F3] umschalten in das Menü
"Servicebetrieb". Ggf. blättern mit Pfeiltaste [RECHTS] und
[LINKS].
Servicebetrieb
1 Entlüftung
2 Anlaufbetrieb
3 Testmodus
• Mit der Taste [F1] in das Menü "Entlüftung" umschalten.
Entlüftung
1 Bypass
2 Pumpe HCl
3 Pumpe NaClO
• Mit der Taste [F1] die Bypassleitung aktivieren (Magnetventil
oder Bypasspumpe).
Auf dem Display erscheint die Anzeige "Bypass <EIN>". Jetzt
kann die Bypassleitung entlüftet werden.
7.4.1 Bypasspumpe (Option)
Mit der Taste [F1] wird der Bypass, d. h. das Magnetventil oder
die Bypasspumpe aktiviert oder deaktiviert.
• Die Entlüftungsschraube auf der Motorstirnseite der Pumpe
mit einem Schlüssel gegen den Uhrzeigersinn völlig heraus-
drehen.
• Nach dem Entlüften die Entlüftungsschraube (1) eindrehen
und fest anziehen.
Mit der Taste [F1] kann der Bypass wieder ausgeschaltet werden,
auf dem Display wird der aktuelle Zustand angezeigt, "Bypass
<AUS>".
Die Bypasspumpe arbeitet und entlüftet nur dann
korrekt, wenn das Bypasswasser am Saugstutzen
Hinweis
der Pumpe einen Zulaufdruck von mindestens 0,05
bar (0,5 mWS) aufweist.

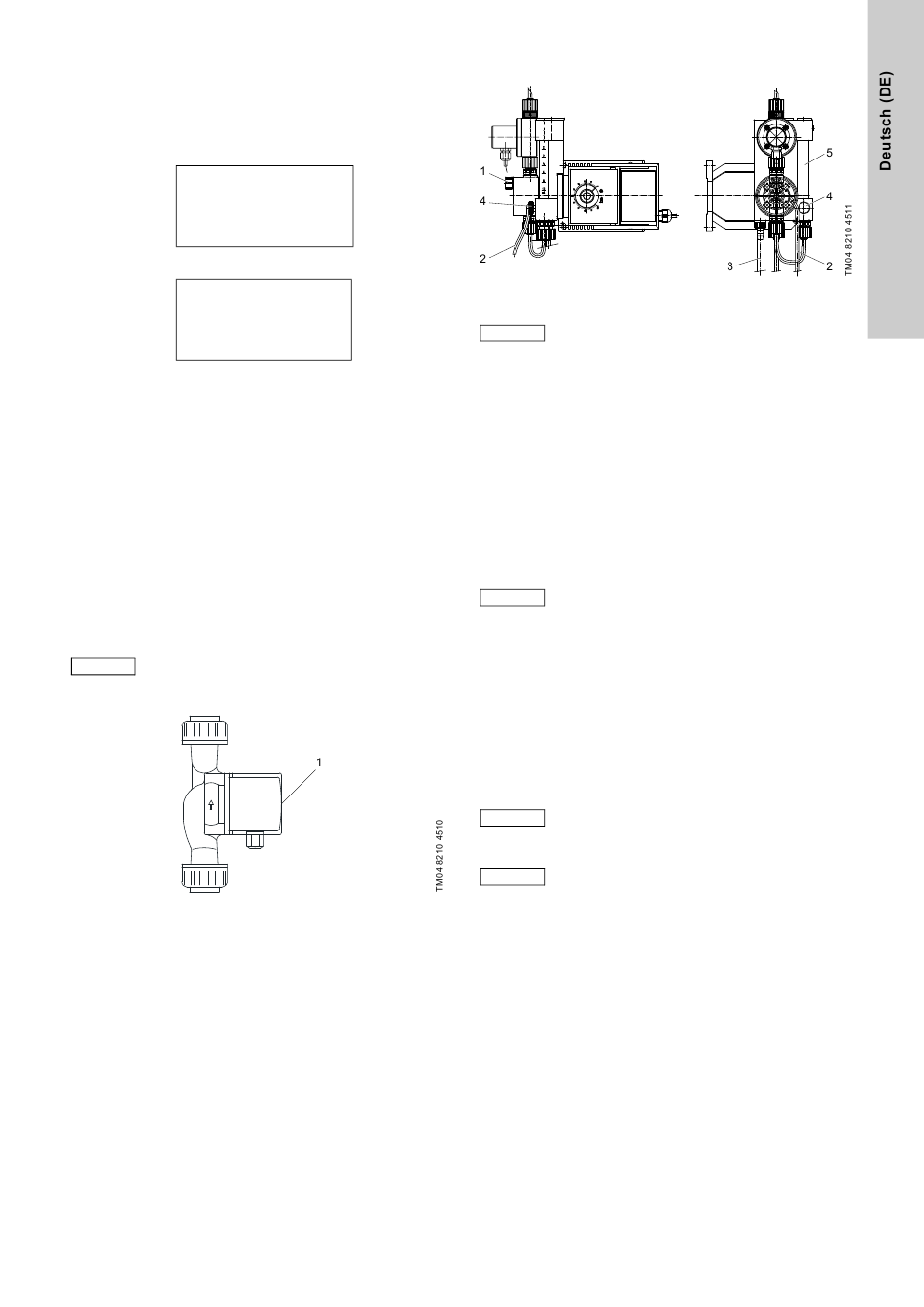

Abb. 18 Bypasspumpe mit Entlüftungsschraube (1)
<AUS>
<AUS>
<AUS>
2
7.4.2 Entlüftung der Dosierpumpen (HCl und NaClO
Abb. 19 Entlüftung der Pumpen
Achtung Gleiche Vorgehensweise für beide Dosierpumpen
Bevor die Dosierpumpe eingeschaltet wird, sollte mit Hilfe der
mitgelieferten Spritze das Dosiermedium durch den Überlauf-
schlauch (3) durch die Pumpe gesaugt werden. Die Spritze am
Ende der Saugleitung auf den Überlaufschlauch (3) aufstecken
und das Dosiermedium mit Gefühl durch die Pumpe saugen bis
die Vorförderkammer mit Wasser gefüllt ist. Die Spindel (4) öffnen
(Normalbetrieb).
Mit den Tasten [F2] (Pumpe HCl) und [F3] (Pumpe NaClO
nen die Dosierpumpen in Betrieb genommen werden. Solange
die entsprechenden Tasten gedrückt sind, bleiben die Pumpen
eingeschaltet. Der Anzeigestatus auf dem Display ist z. B.
"Pumpe HCl <EIN>".
Durch Loslassen der Tasten schalten die Pumpen ab. Das Dis-
play zeigt z. B. "Pumpe HCl <AUS>".
Achtung
Grundsätzlich beide Dosierpumpen entlüften!
• Die Dosierkopf-Entlüftungsspindel (1) eine Umdrehung gegen
den Uhrzeigersinn öffnen.
• Mit den Tasten [F2] oder [F3] die Dosierpumpen einschalten.
• Den Hubverstellknopf der Pumpe auf 90-100 % stellen.
• Wenn aus dem Entlüftungsschlauch (2) das Dosiermedium
blasenfrei in den Behälter zurückfließt, muss die Entlüftungs-
spindel zugedreht werden.
• Sollte der Entlüftungsvorgang nicht richtig durchgeführt oder
unterbrochen werden, die Entlüftungsschraube (1) mehrmals
kurz schließen und wieder öffnen (maximal 1 Umdrehung).
Die Dosierpumpe ist vollständig entlüftet, wenn die
Hinweis entsprechende LED für die Dosiercontroller-Überwa-
chung gleichmäßig blinkt.
Wird die Hubeinstellung beim Entlüften verändert,
Hinweis muss nach dem Entlüftungsvorgang die voreinge-
stellte Hublänge wieder eingestellt werden.
• Ausschalten der Pumpen durch Loslassen der Tasten.
)
2
