11.2 Zátěžová jednotka pro zvyšovací čerpadlo
Zvyšovací čerpadlo je připojeno k regulátoru systému pomocí
zátěžové jednotky.

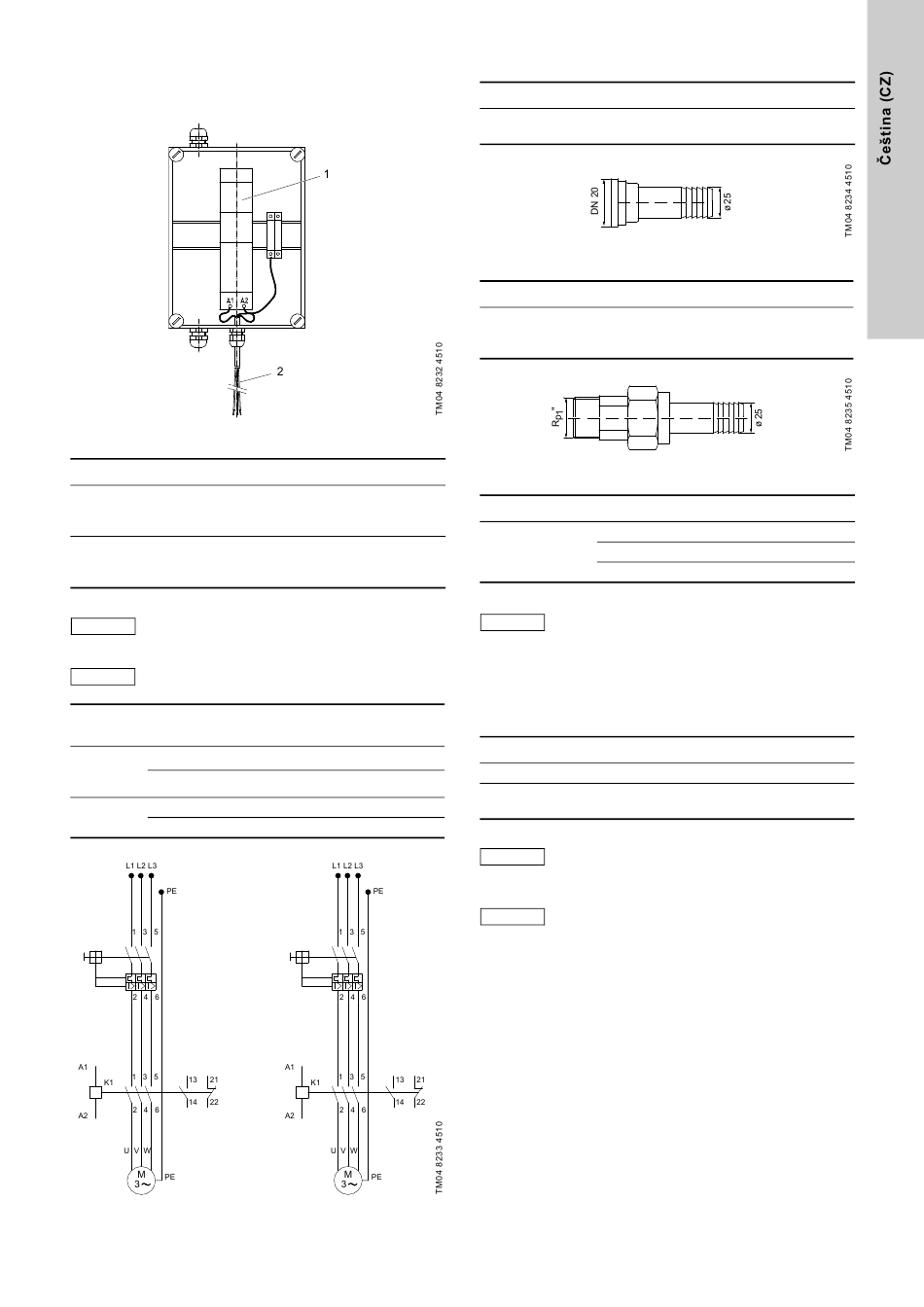

Obr. 41 Zátěžová jednotka pro zvyšovací čerpadlo
Pol. Popis
Motorový ochranný jistič
1 Jmenovitý proud čerpadla se upravuje na motorovém
jističi, viz datový list čerpadla posilovače.
Připojení kabelu
2 Zvyšovací čerpadlo je připojeno k regulátoru systému.
Svorka 22 = L, svorka 23 = N, svorka 24 = PE
Pokud je vybrán systém s obtokem pro vnější
Pokyn zvyšovací čerpadlo, řiďte se následující tabulkou při
výběru zátěžové jednotky.
Při nastavení motorového jističe dodržujte jmenovitý
Pozor
proud dávkovacího čerpadla.
Typ
Elektrická data
čerpadla
CR 1-3
1,6 - 2,5 A, 230 V, 50/60 Hz 96728835 (535-50)
CR 1-5
1,6 - 2,5 A, 115 V, 50/60 Hz 96728836 (535-51)
CR 1-7
2,5 - 4,0 A, 230 V, 50/60 Hz 96728837 (535-52)
CR 1-9,
CR 1-11
2,5 - 4,0 A, 115 V, 50/60 Hz 96728838 (535-53)
Obr. 42 Zátěžová jednotka schématu zapojení svorkovnice
(zvyšovací čerpadlo)
11.3 Hadicové přípojky/hadice
Přípojka hadice, DN 20
Přípojka hadice DN 20 - ID 25 mm s 2
hadicovými svorkami.
Obr. 43 Hadicová přípojka
Připojovací šroubení
Připojovací šroubení externího
zvyšovacího čerpadla Rp 1 "AG - ID 25
mm se 2 hadicovými svorkami.
Obr. 44 Připojovací šroubení externího zvyšovacího čerpadla
PVC hadice
PVC hacice,
ID 25 mm, PN 6
11.4 Plynový snímač a výstražné plynové zařízení
Plynový snímač lze namontovat na zadní stranu systému pod
reaktor. Požadovaný upevňovací šroub (zapuštěný šroub M6x20)
je součástí montážního materiálu systému.
Objednací číslo
Popis
Snímač plynu
Výstražné plynové zařízení Conex
DIS-G
Délka
5 m
10 m
25 m
Max. systémový tlak pro PVC hadici 6 bar.
Pokyn
Pro vyšší systémový tlak nainstalujte PVC trubku
(DN 16).
Řiďte se instalačními a provozními pokyny
Pozor
výstražného plynového zařízení Conex DIS-G nebo
plynového snímače 314.
Plynový snímač nelze připojit přímo k regulátoru
systému. Navíc je požadováno výstražné plynové
Pokyn
zařízení. Kabelová instalace probíhá na místě.
Objednací číslo
96727534 (529-050)
Objednací číslo
96727536 (529-051)
Objednací číslo
95700198 (526-030/5)
95700852 (526-030/10)
95729449 (526-030/25)
Objednací číslo
91835237 (314-011)
96644515
