5. Instalación

5.1 Transporte y almacenamiento

Advertencia
Solo se debe transportar el sistema cuando esté
vacío. Prestar atención al peso.
Solo se debe utilizar el equipamiento de transporte y
elevación adecuado.
Transportar el sistema con sumo cuidado.
El lugar de almacenamiento debe ser fresco y seco.
Proteger el sistema de la luz solar directa.

5.2 Desembalaje

El sistema ha sido probado en la fábrica y está preparado
para su conexión.
En primer lugar, compruebe que el sistema no está dañado.
No instale ni conecte un sistema dañado.
Al desembalar, inspeccionar si el sistema tiene componentes
empaquetados sin apretar.
Una vez se ha desembalado el sistema, instalarlo lo antes
posible.
Conservar el material de embalaje o desecharlo
Nota
según la normativa local.
5.3 Lugar de la instalación
Al seleccionar y diseñar el lugar de la instalación del
sistema de dióxido de cloro deben cumplirse las nor-
mativas locales y nacionales que son de aplicación.
Nota
En Alemania, se aplica la normativa de prevención
de accidentes UVV.
El lugar de la instalación del sistema debe cumplir los siguientes
requisitos:
Debe garantizarse una temperatura ambiente admisible entre
+5 y +40 °C.
El lugar de la instalación debe estar protegido de vibraciones
y aislado a prueba de incendios respecto a otras salas.
Deben señalizarse los posibles riesgos del uso del
sistema de dióxido de cloro y las medidas de precau-
ción pertinentes por medio de las señales adecuadas
Precaución
en los puntos de acceso a las instalaciones del sis-
tema y a las salas de almacenamiento de los produc-
tos químicos asociados.
5.4 Esquema de instalación
Seleccionar o instalar un contador de agua de con-
tacto de tal forma que, en la potencia máxima de
salida de la instalación, los impulsos del control no
sean < 5 impulsos/seg. Para el cálculo de los contac-
tos, ver sección
7.3.3 Entrada de
Nota
El control del sistema puede procesar un máximo de
50 impulsos/segundo. Si se calcula un valor mayor a
50 impulsos/seg, utilizar otro contador de agua de
contacto diferente.
Si la presión en la unidad de inyección es < 1 bar,
debe instalarse una válvula de carga de presión.
La válvula de carga de presión puede no ser necesa-
Nota
ria en instalaciones con una bomba centrífuga
interna, ya que esta bomba solo genera un aumento
de la presión de aproximadamente 5 mWC.
En el caso de las bombas dosificadoras DMI con sis-
tema Plus3, hay que asegurarse de que el recipiente
siempre está por debajo de la bomba dosificadora y
de que la tubería de aspiración está colocada hacia
Nota
abajo, de manera que los productos químicos pue-
dan regresar sin problema al recipiente por la tubería
de retorno.

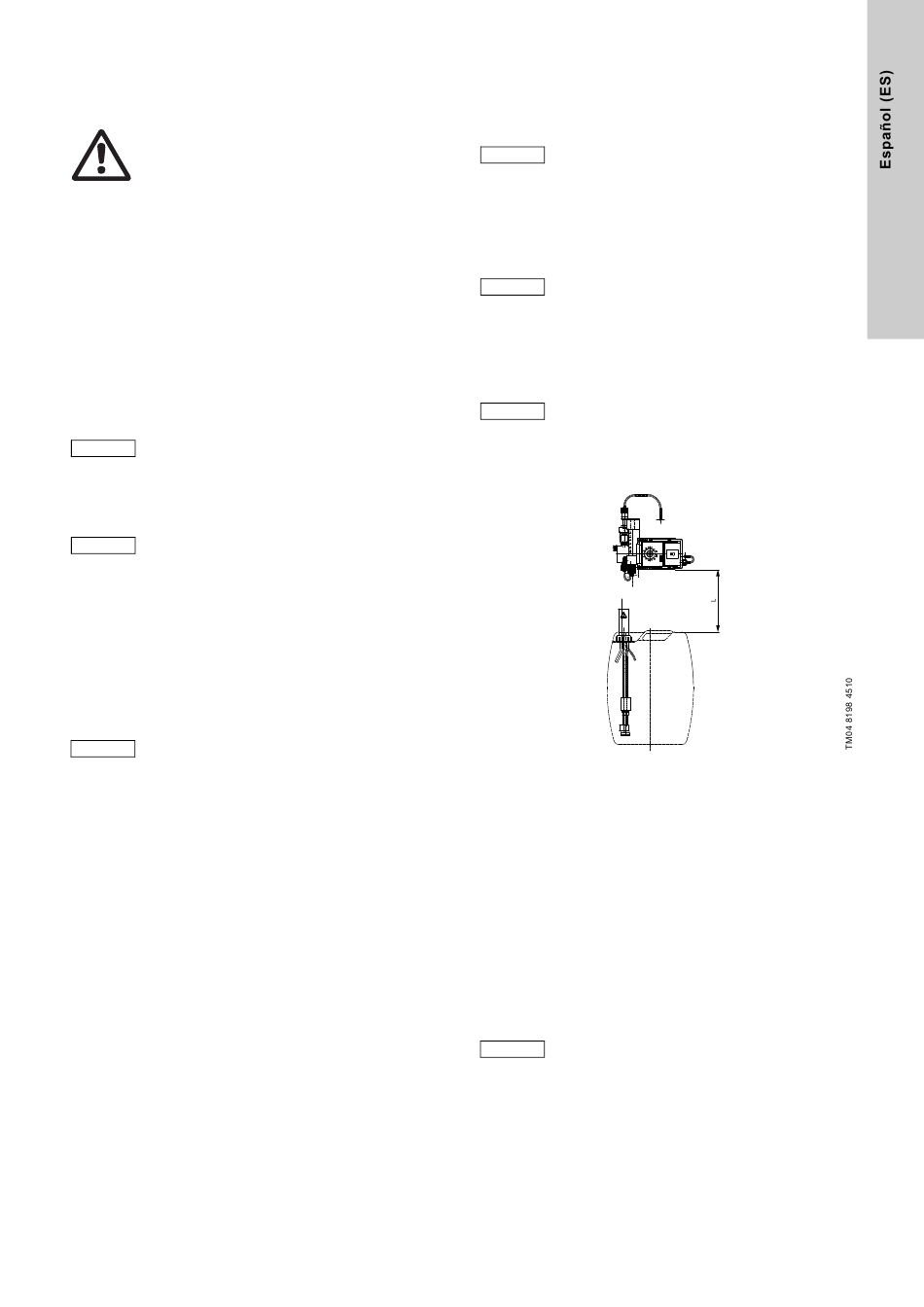

Recomendado L = mín. 200 mm, ver fig. 6.
Fig. 6
Esquema de instalación con longitud de la tubería de
aspiración
5.4.1 Sistema con válvula solenoide
El sistema se suministra por lo general con una válvula solenoide
en la tubería del agua de dilución. En esta versión, el suministro
de agua de dilución y la adición de la solución de dióxido de cloro
no se realiza en el mismo circuito de agua.
Requisitos
10 bar > presión de agua > 1 bar.
La contrapresión en la conexión de la tubería de la solución
debe ser al menos de 0,5 bar inferior a la presión de entrada
del agua de dilución.
Con la tubería de la solución del dióxido de cloro
desconectada (en la salida) y una presión de entrada
de más de 10 bar en la tubería de agua de dilución
(en la entrada), existe el riesgo de que el sistema se
Precaución
dañe.
La tubería de la solución debe suministrarse, por
tanto, con una válvula de sobrepresión ajustada a 10
bar.
contacto.
167
