5.7.7 Profibus/Ethernet (opzionale)
Il regolatore può essere equipaggiato a scelta con Profibus o
Ethernet.
Modulo Profibus-DP
Il collegamento Profibus-DP è composto da una spina a 6 pin.

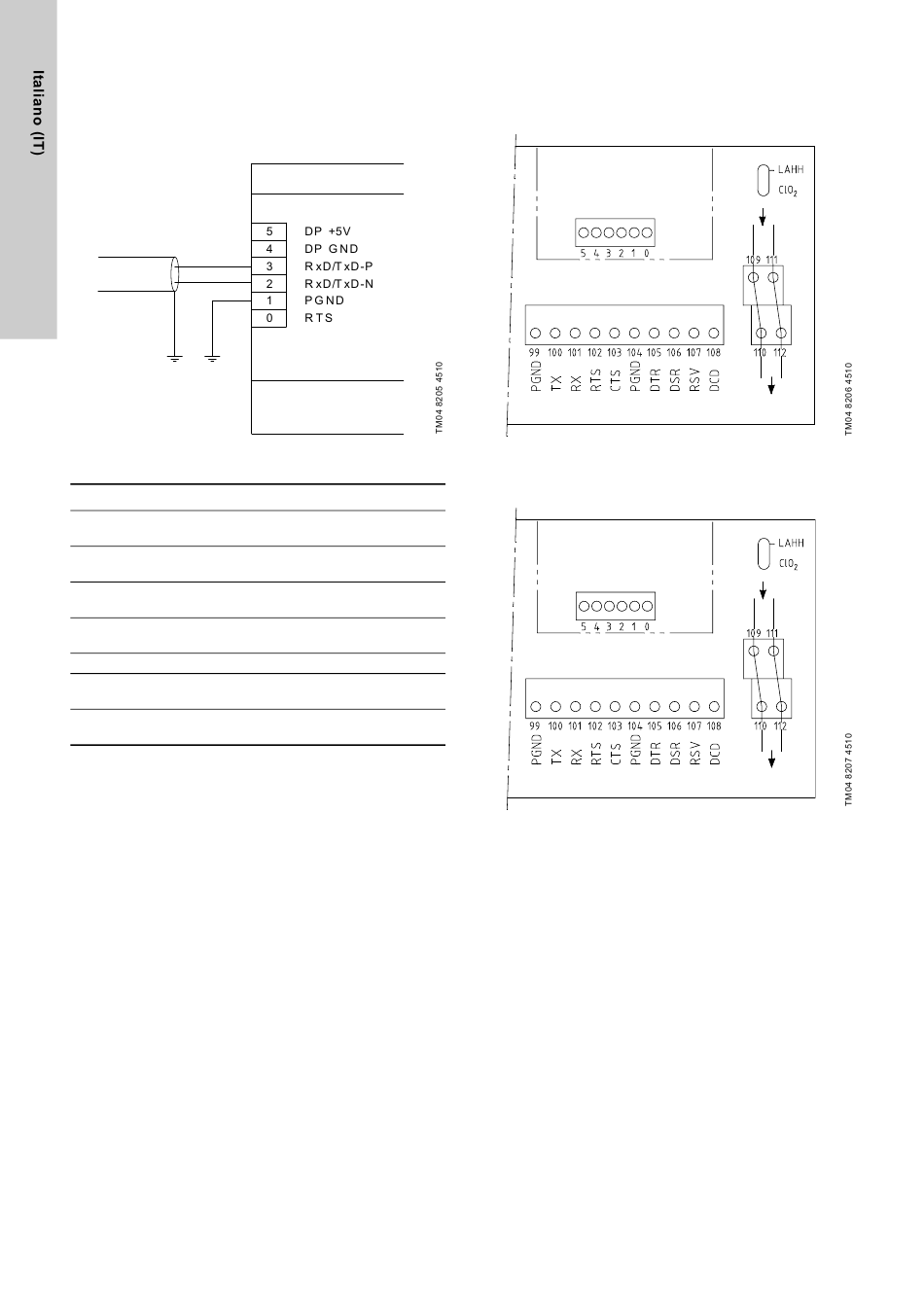

Fig. 13 Schema di collegamento Profibus
Spina Signal
0 RTS (CNTR-P/RTS)
1 PGND
2 RxD/TxD-N
3 RxD/TxD-P
4 DP GND
5 DP 5 V
CNTR-N
Ethernet TCP/IP
• Ethernet 10 Base-T/100 Base-TX (10/100 MBit/s).
• Collegamento del trasporto di protocollo TCP o UDP.
• La connessione è effettuata con spina RJ 45 di categoria 5.
326
Descrizione
Segnale di controllo per ripeti-
tore
Schermatura/messa a terra di
protezione
Dati ricevuti/dati trasmessi
Negativo
Dati ricevuti/dati trasmessi
Positivo
Messa a terra a DP 5 V
Alimentazione di 5 V per resi-
stenze di terminazione
Segnale di controllo per ripeti-
tore
5.8 Interfacce RS-232, -422 e -485
Il regolatore può essere equipaggiato a scelta con interfacce.
5.8.1 Collegamento interfaccia RS-232
Fig. 14 Schema di collegamento interfaccia RS-232
5.8.2 Collegamento di interfacce RS-422 e -485
Fig. 15 Schema di collegamento interfacce RS-422 e -485
