5.4.2 Järjestelmä sisäisellä ohituspumpulla
Valinnaisesti järjestelmä voidaan toimittaa sisäisellä ohituspum-
pulla varustettuna, magneettiventtiilin sijaan. Tämä versio tarvi-
taan suljettujen vesipiirien käsittelyyn, eli laimennusveden otto ja
klooridioksidiliuoksen lisääminen tapahtuvat samassa vesipii-
rissä.
Ohituspumppu on suunniteltu vain järjestelmän sisäisten putkihä-
viöiden kompensoimiseen ja noin 0,1 bar painehäviön tasaami-
seen injektioyksikköön menevässä liuosputkessa.
Injektioyksikölle menevä liuosputki pitäisi siksi pitää mahdollisim-
man lyhyenä. Geodeettinen korkeusero liuosputken liitännän ja
injektioyksikön välillä ei saa ylittää 1 m.

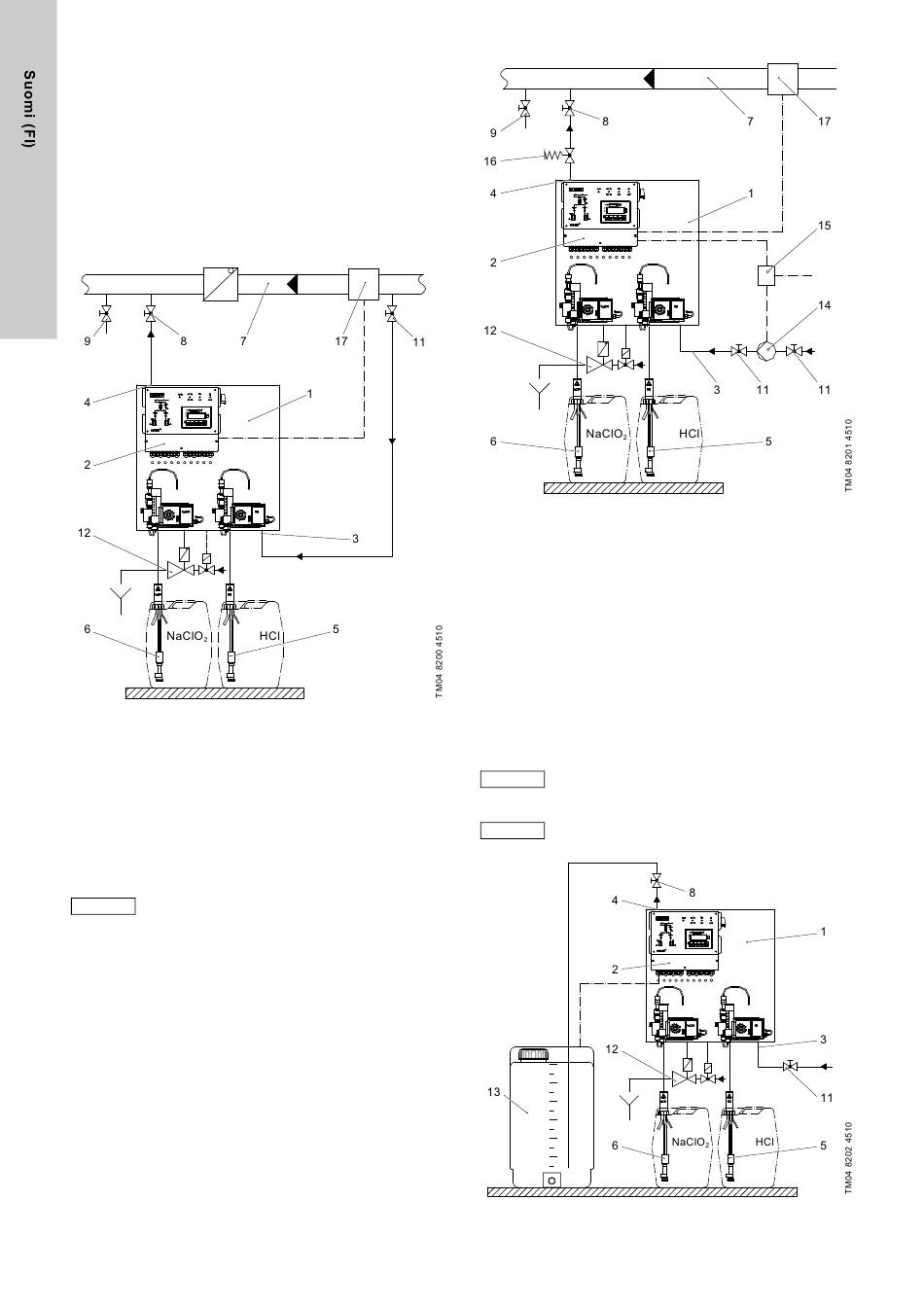

Kuva 8 Järjestelmä ohituspumpulla, asennuskaavio
5.4.3 Järjestelmä paineenkorotuspumpulla ja
kuormayksiköllä
Ulkoinen paineenkorotuspumppu voidaan kytkeä laimennusvesi-
putkeen lisäoptiona. Tässä versiossa laimennusveden syöttöä ja
klooridioksidiliuoksen lisäämistä ei toteuteta samassa vesipii-
rissä, ja järjestelmäpaine injektorissa on korkeampi kuin laimen-
nusveden syöttöputken paine. Tässä versiossa tarvitaan lisäksi
kuormayksikkö, jota ohjataan suoraan järjestelmäelektroniikalla,
katso kuva 42.
Paineenkorotuspumppu ja kuormayksikkö on valit-
Huomaa
tava erikseen (katso kappale
220
5.4.4 Järjestelmä magneettiventtiilillä/palloventtiilillä
Lisävaihtoehtona laimennusvesiputkeen voidaan valita myös
magneettiventtiili ja annostelupalloventtiili.
Tämä versio tarvitaan erätilaa käytettäessä, eli tietty ClO
suus valmistetaan tankissa. ClO
sikköön suoritetaan annostelupumppuja käyttämällä.
ClO
2 - 3,3 g/l.
Asetuspaine on säädettävä paikallisten olosuhteiden mukaiseksi
käyttöönoton yhteydessä. Paineenpitoventtiiili on asetettava
siten, ettei ilmene lappoilmiötä, joka tyhjentäisi liuosputken järjes-
telmän ollessa pois päältä.
11. Lisävarusteet).
Kuva 9 Järjestelmä paineenkorotuspumpulla, asennuskaavio
(erätankilla)
2
-liuoksen pitoisuutta tankissa voidaan säätää välillä
2
Jos kuormitusventtiiliin asetettu paine on liian kor-
kea, saattaa olla että ohitusveden tarvittavaa määrää
Huomaa
ei voida asettaa oikein.
Jos ohitusveden joukossa on kiintoaineita, siitä ylä-
Huomaa
virtaan on asennettava likasuodatin.
Kuva 10 Järjestelmä magneettiventtiilillä ja palloventtiilillä
-pitoi-
2
-liuoksen annostelu injektioyk-
