Št. Okvara
40 Nepravilna raven kemikalije ClO
41 Nepravilna raven kemikalije HCl
42 Nepravilna raven kemikalije NaClO
43 Nepravilna raven H O
2
44 Odprt kontakt temperaturnega senzorja
45 Kratki stik
46 Napaka v pretoku obtočne vode
Okvara: omogočeno je samo ročno
47
upravljanje

8.5 Varovalke in diode LED krmilnika

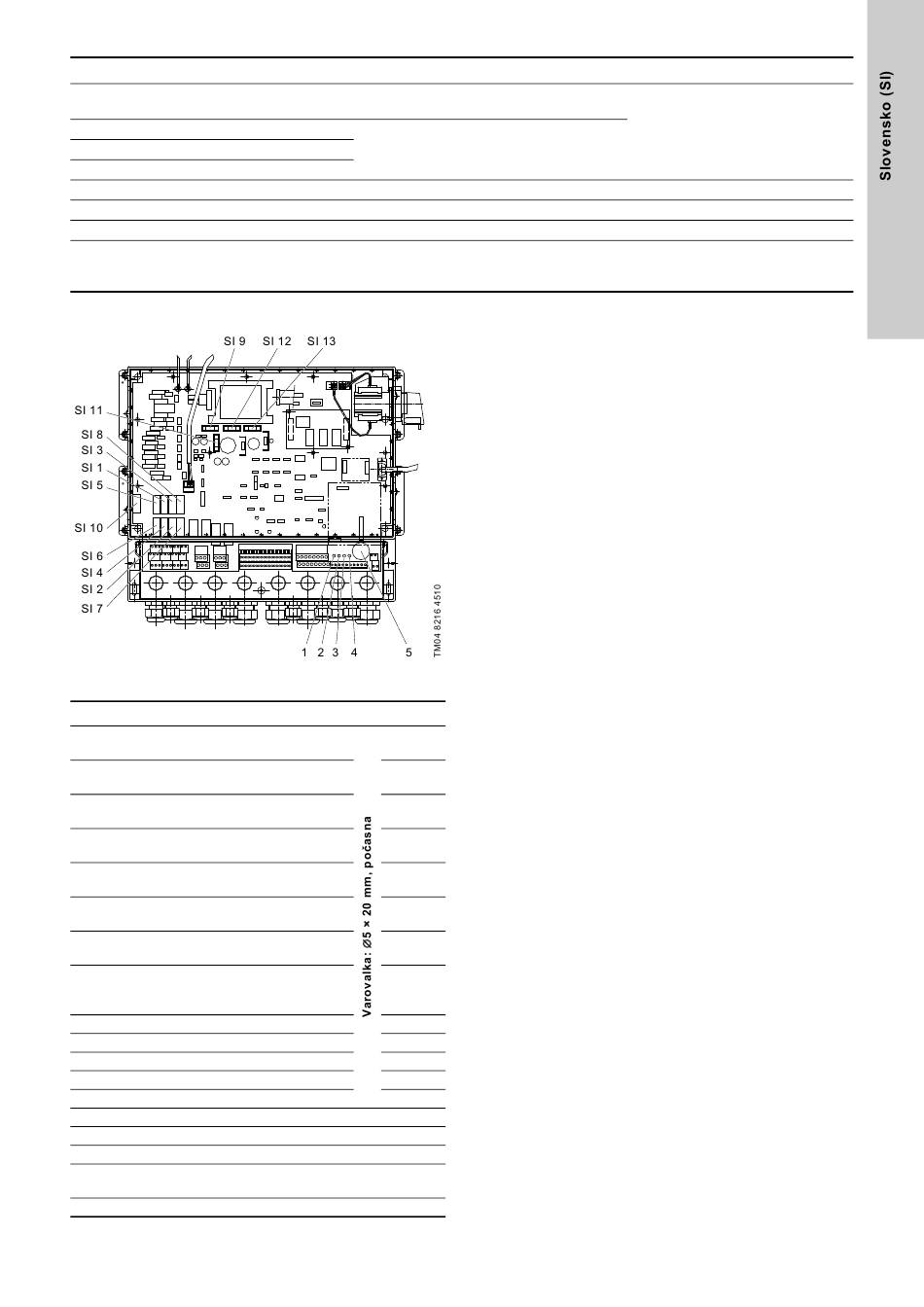

Slika 24 Krmilnik doziranja
Pol. Opis
Nadomestna varovalka, elektromagnetni
SI 1
ventil, odvod sistema
Nadomestna varovalka, elektromagnetni
SI 2
ventil, izpiranje s H O
2
Nadomestna varovalka, elektromagnetni
SI 3
ventil, obtočna voda
Nadomestna varovalka, dozirna črpalka
SI 4
za NaClO (NaClO /HCl)
2 2
Nadomestna varovalka, dozirna črpalka
SI 5
za HCl
Nadomestna varovalka, dozirna črpalka
SI 6
za H O
2
Nadomestna varovalka, elektromagnetni
SI 7
ventil, zaščitna izpušna naprava
Nadomestna varovalka, elektromagnetni
SI 8 ventil, izpušna naprava, rezervoar za
predčiščanje
SI 9 Notranja napajalna napetost ± 15 V
SI 10 Glavna varovalka sistema
SI 19 Notranja napajalna napetost ± 12 V / +8 V
SI 12 Notranja napajalna napetost +24 V
SI 13 Notranja napajalna napetost +5 V
1 Dioda LED (zelena) - DELUJE
2 Dioda LED (rdeča) - NAPAKA
3 Dioda LED (rdeča) - akumulator
Dioda LED (rumena) - STRAŽNI
4
MEHANIZEM
5 Akumulator
Vzrok
Okvarjeno nivojsko stikalo v posodi z
2
raztopino
Okvarjeno stikalo ravni sesalnega voda
2
Okvarjen temperaturni senzor
Kratki stik
Uhajanje iz elektromagnetnega ventila
Izbran je bil ročni način upravljanja "Manual",
kljub temu da je bil sistem zagnan v
samodejnem načinu delovanja.
Amperi
1 A
1 A
1 A
6,3 A
6,3 A
6,3 A
1 A
1 A
100 mA
10 A
100 mA
2 A
1 A
Ukrep
Preverite nivojsko stikalo
Zamenjajte senzor
Preverite krmilnik
Zamenjajte elektromagnetni ventil
Ko je izbrano ročno krmiljenje
"Manual control", se sistem zažene v
ročnem načinu delovanja.
Pri pravilnem delovanju dioda LED (1) sveti zeleno, dioda LED (4)
pa rumeno. V primeru okvare, npr. če ni več na voljo programov
ali je pomnilniška kartica okvarjena, dioda LED (1) sveti zeleno,
dioda LED (2) pa rdeče.
V tem primeru:
• krmilnik izklopite in ga znova vklopite. Če napake niste
odpravili:
• izklopite krmilnik, odstranite akumulator in krmilnik znova
vklopite. Počakajte, da se program naloži iz pomnilnika. Znova
vstavite akumulator. Če napake niste odpravili:
• znova namestite program ali zamenjajte pomnilniško kartico.
553
