9.4 Manutenção do injector
O injector consiste em bocal, difusor e suporte com válvula de
retenção do diafragma.
O dióxido de cloro aspirado é misturado com a água motriz no
difusor e transportado até à tubagem de eliminação.
A válvula de retenção do diafragma evita que a água entre na
tubagem PE quando o dispositivo de escape está desligado.
Caso seja utilizada água com forte acumulação de partículas,
isso pode provocar quebras no desempenho de aspiração. Neste
caso, o bocal tem de ser limpo. Limpe regularmente o filtro de
partículas (se montado).

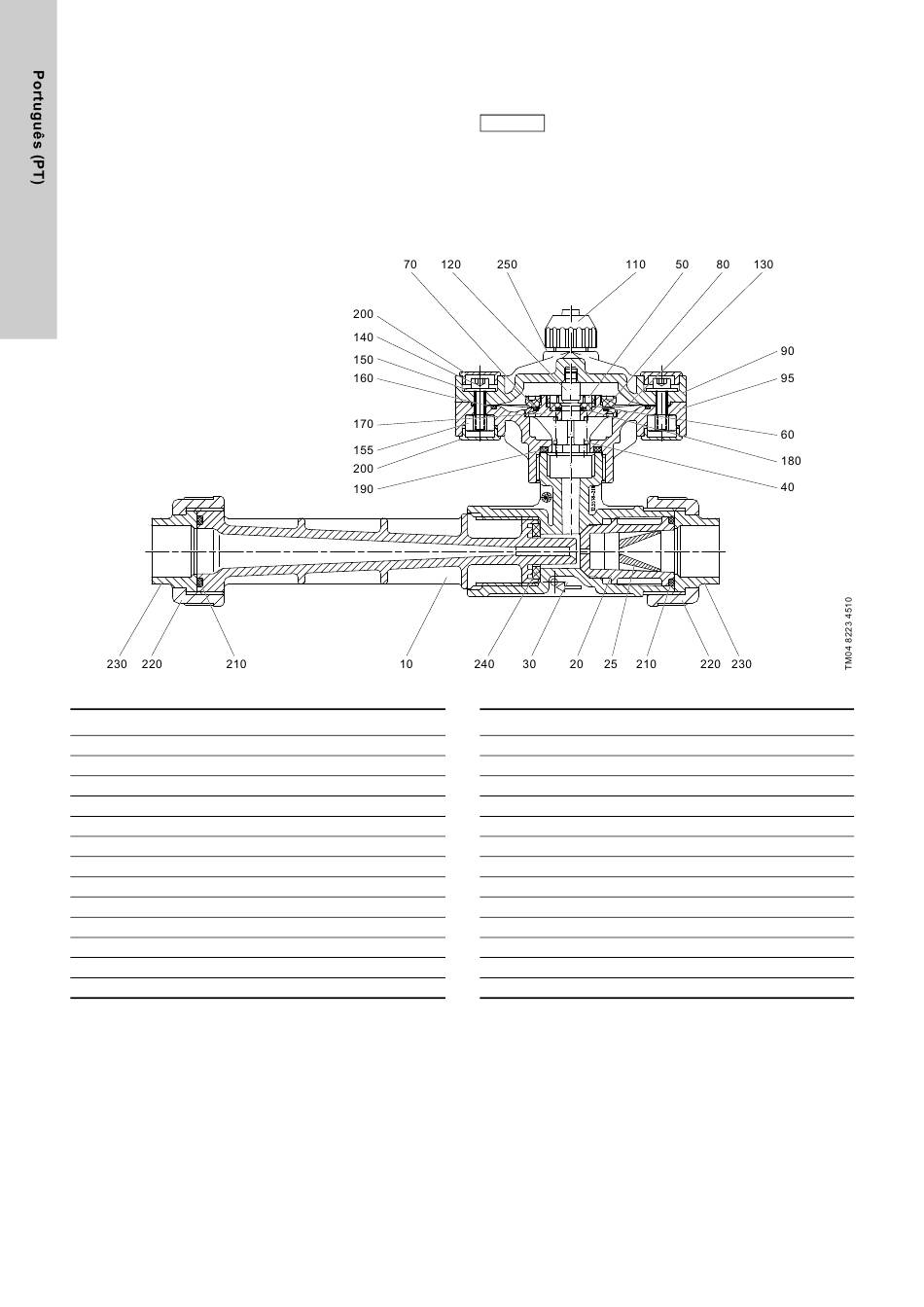

Fig. 28 Esquema em corte do injector
Pos. Descrição
10 Difusor
20 Bocal
25 Peça torcida
30 Base
40 Mola de pressão
50 Anel roscado
60 Sede
70 O-ring
80 Anel do diafragma
90 Parte superior
95 Peça de base
110 Anilha de união
120 Pistão
450
Código
96681122 (12.6420-3019)
96681126 (12.6421-401)
96681053 (12.5577-300)
96681054 (12.5578-200)
91836364 (12.2493-400)
91834667 (12.175-4)
91834662 (12.120-4)
91835573 (52.139)
91834701 (12.376-4)
96681051 (12.5575-310)
96681052 (12.5576-210)
91834741 (12.561-4)
91834666 (12.171-4)
Não utilize objectos pontiagudos para limpar os
bocais. O ácido clorídrico é o melhor agente de lim-
Atenção peza.
Cumpra as normas para o manuseamento de ácido
clorídrico.
Pos. Descrição
130 Diafragma
140 Parafuso do cilindro
150 Disco
155 Porca sextavada
160 O-ring
170 Sede do diafragma
180 O-ring
190 O-ring
200 Bujão
210 O-ring
220 Anilha de união
230 Inserção
240 Junta plana
Código
91834695 (12.312-4)
96687994 (50.1054)
96688017 (50.1326)
96681142 (12.6583-400)
91835590 (52.164)
91834700 (12.375-4)
91835566 (52.125)
91835609 (52.277)
96687957 (48.1210)
91835574 (52.141)
91835736 (53.058-25)
96688366 (53.056-25)
96681143 (12.6584-410)
