Rastbolzen entriegeln:
2. Rastbolzen leicht herausziehen, um 90° drehen und wie-
der einrasten lassen.
ð Rastbolzen ist ausgefahren.
Seitenansicht
Draufsicht
www.gemu-group.com

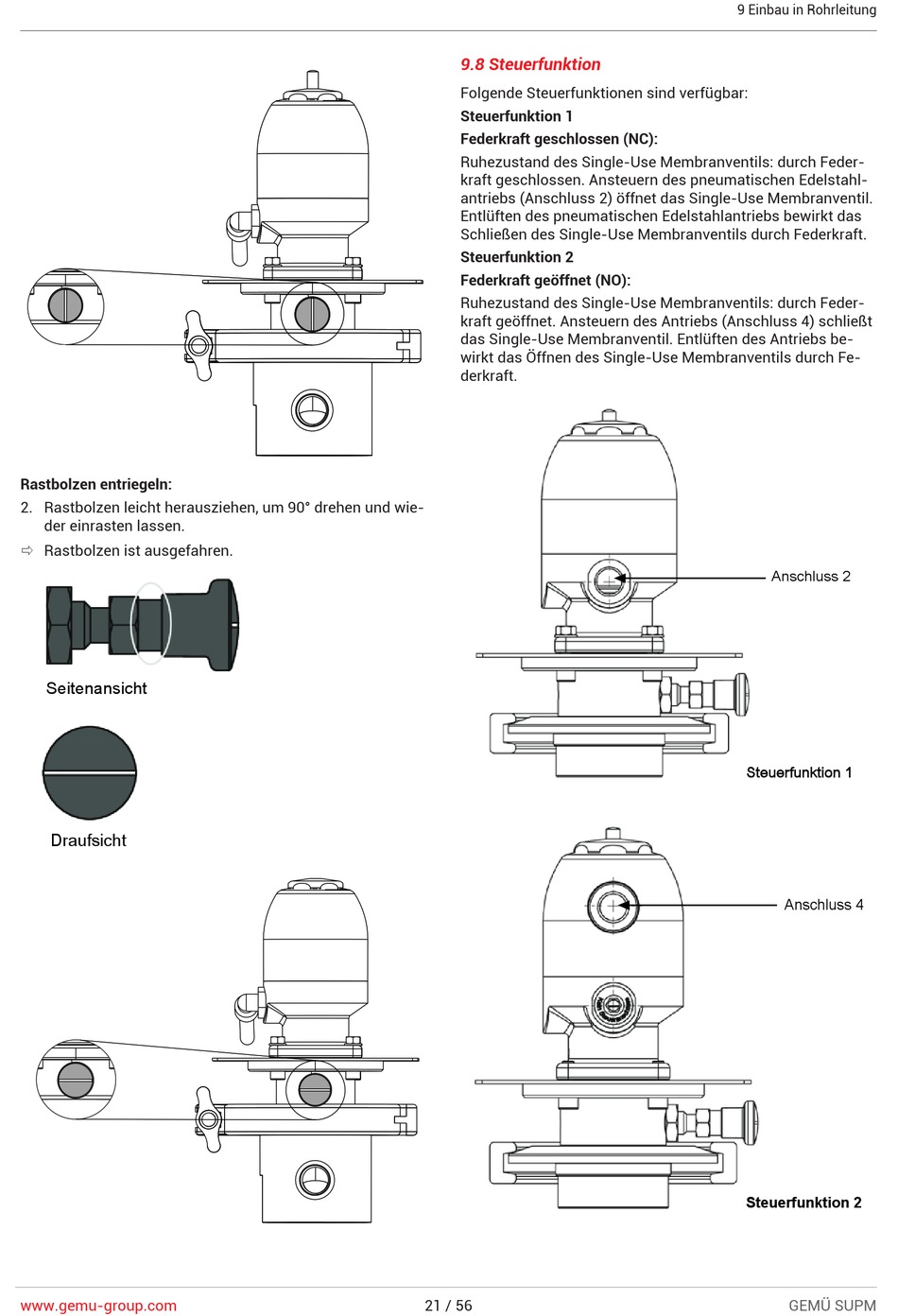

9.8 Steuerfunktion
Folgende Steuerfunktionen sind verfügbar:

Steuerfunktion 1

Federkraft geschlossen (NC):
Ruhezustand des Single-Use Membranventils: durch Feder-
kraft geschlossen. Ansteuern des pneumatischen Edelstahl-
antriebs (Anschluss 2) öffnet das Single-Use Membranventil.
Entlüften des pneumatischen Edelstahlantriebs bewirkt das
Schließen des Single-Use Membranventils durch Federkraft.
Steuerfunktion 2
Federkraft geöffnet (NO):
Ruhezustand des Single-Use Membranventils: durch Feder-
kraft geöffnet. Ansteuern des Antriebs (Anschluss 4) schließt
das Single-Use Membranventil. Entlüften des Antriebs be-
wirkt das Öffnen des Single-Use Membranventils durch Fe-
derkraft.
21 / 56
9 Einbau in Rohrleitung
Anschluss 2
Steuerfunktion 1
Anschluss 4
Steuerfunktion 2
