Montage Des Pneumatischen Edelstahlantriebs In Das Gehäuse - Gemü SUPM SUMONDO Betriebsanleitung

Single-Use Membranventilkörper nur
dann mit Druck beaufschlagen, wenn er
am pneumatischen Edelstahlantrieb mon-
tiert ist!
▶ Beschädigung des Single-Use Mem-
branventilkörpers.
HINWEIS
Eignung des Produkts!
▶ Das Produkt muss für die Betriebsbedingungen des
Rohrleitungssystems (Medium, Mediumskonzentration,
Temperatur und Druck) sowie die jeweiligen Umge-
bungsbedingungen geeignet sein.
HINWEIS
Werkzeug!
▶ Benötigtes Werkzeug für Einbau und Montage ist nicht
im Lieferumfang enthalten.
Passendes, funktionsfähiges und sicheres Werkzeug
●
verwenden.
1. Eignung des Produkts für den jeweiligen Einsatzfall si-
cherstellen.
2. Technische Daten des Produkts und der Werkstoffe prü-
fen.
3. Geeignetes Werkzeug bereithalten.
4. Geeignete Schutzausrüstung gemäß den Regelungen des
Anlagenbetreibers beachten.
5. Entsprechende Vorschriften für Anschlüsse beachten.
6. Montagearbeiten durch geschultes Fachpersonal durch-
führen.
7. Anlage bzw. Anlagenteil stilllegen.
8. Anlage bzw. Anlagenteil gegen Wiedereinschalten si-
chern.
9. Anlage bzw. Anlagenteil drucklos schalten.
10. Anlage bzw. Anlagenteil vollständig entleeren und abküh-
len lassen bis Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen ausgeschlossen
sind.
11. Anlage bzw. Anlagenteil fachgerecht dekontaminieren,
spülen und belüften.
12. Rohrleitungen so legen, dass Schub- und Biegungskräfte,
sowie Vibrationen und Spannungen vom Produkt fernge-
halten werden.
13. Das Produkt nur zwischen zueinander passenden, fluch-
tenden Rohrleitungen montieren (siehe nachfolgende Ka-
pitel).
14. Einbaulage beliebig.
www.gemu-group.com
VORSICHT
9.2 Montage des pneumatischen Edelstahlantriebs in
das Gehäuse
▶ Die pneumatischen Edelstahlantrie-
▶ Befestigungsplatte 4 nicht entfernen!
▶ Sonst erlischt Herstellerhaftung und
▶ Maximale Stärke des Gehäuses 5: 10 mm
1. Pneumatischen Edelstahlantrieb A in Geschlossen-Positi-
on bringen (nicht angesteuert).
Vorbereitung des Gehäuses 5
2. Das Gehäuse vor der Montage des pneumatischen Edel-
stahlantriebs A gemäß unten stehendem Bohrbild so be-
arbeiten, dass der pneumatische Edelstahlantrieb A von
unten durch die Aussparung geführt werden kann.

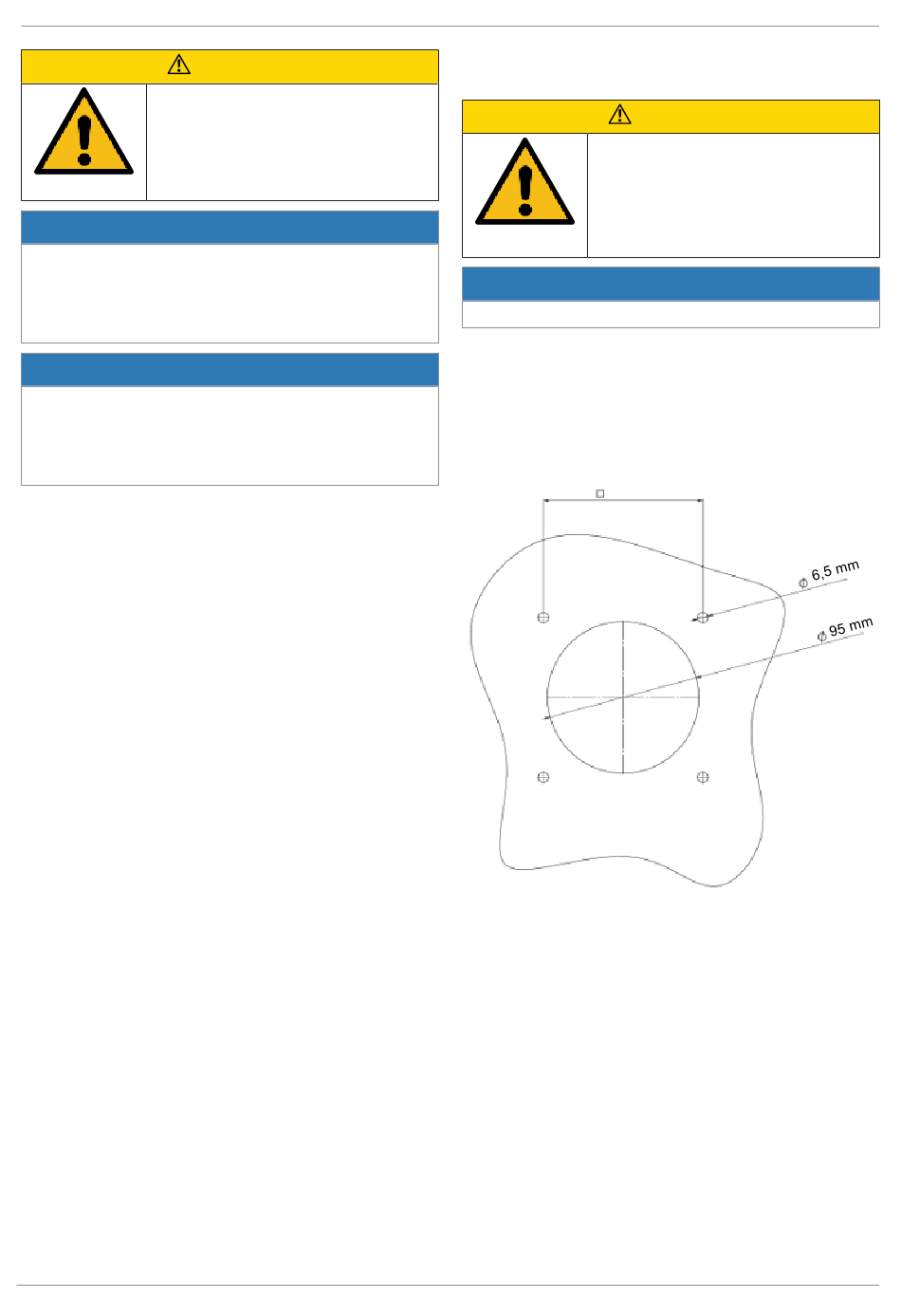

Abb. 1: Bohrbild für Gehäuse
(Gehäuse nicht enthalten)
17 / 56
9 Einbau in Rohrleitung
VORSICHT
be A werden standardmäßig mit einer
Befestigungsplatte 4 ausgeliefert.
Gewährleistungsanspruch.
HINWEIS
100 mm
GEMÜ SUPM
