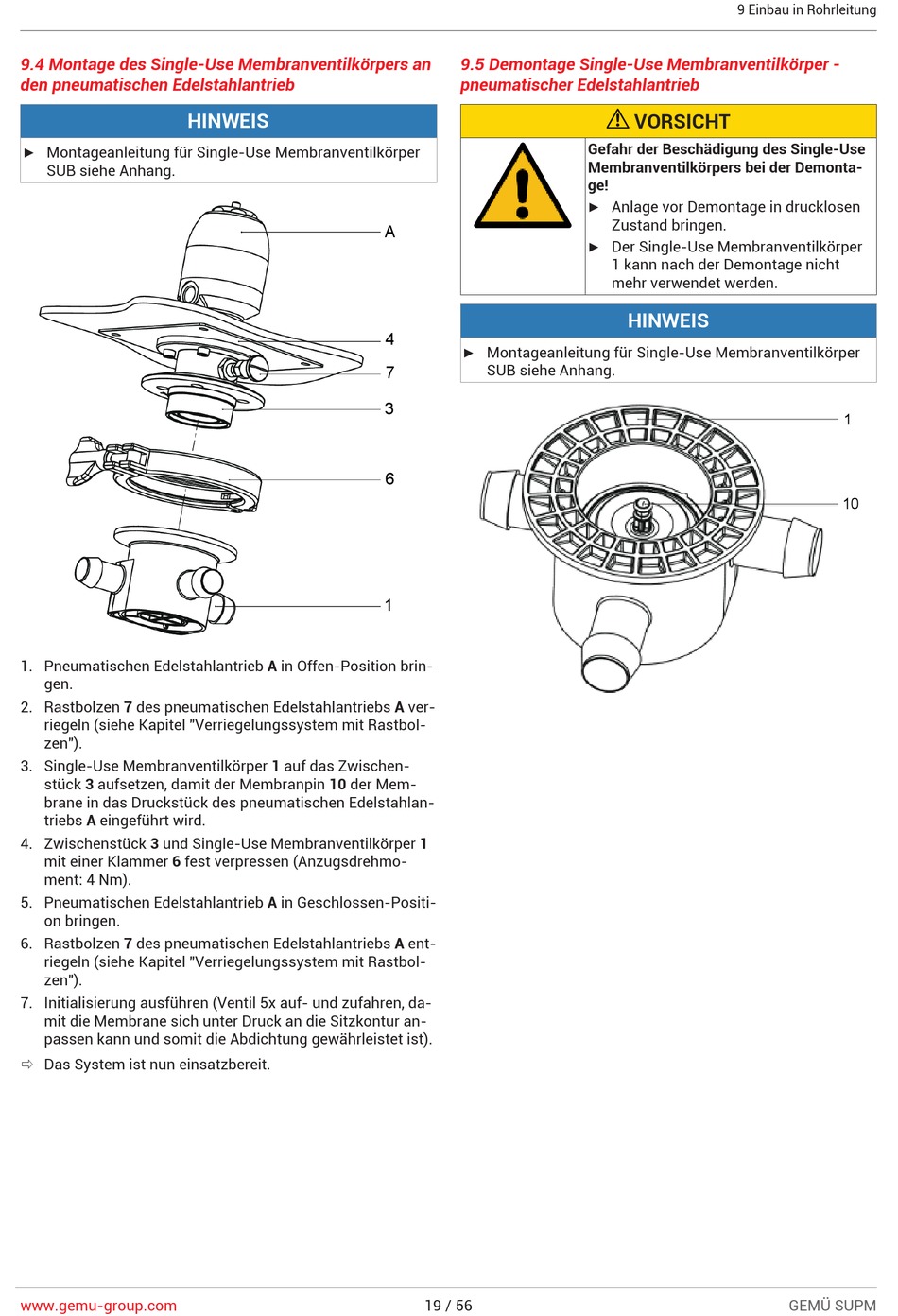

9.4 Montage des Single-Use Membranventilkörpers an
den pneumatischen Edelstahlantrieb
HINWEIS
▶ Montageanleitung für Single-Use Membranventilkörper
SUB siehe Anhang.
1. Pneumatischen Edelstahlantrieb A in Offen-Position brin-
gen.
2. Rastbolzen 7 des pneumatischen Edelstahlantriebs A ver-
riegeln (siehe Kapitel "Verriegelungssystem mit Rastbol-
zen").
3. Single-Use Membranventilkörper 1 auf das Zwischen-
stück 3 aufsetzen, damit der Membranpin 10 der Mem-
brane in das Druckstück des pneumatischen Edelstahlan-
triebs A eingeführt wird.
4. Zwischenstück 3 und Single-Use Membranventilkörper 1
mit einer Klammer 6 fest verpressen (Anzugsdrehmo-
ment: 4 Nm).
5. Pneumatischen Edelstahlantrieb A in Geschlossen-Positi-
on bringen.
6. Rastbolzen 7 des pneumatischen Edelstahlantriebs A ent-
riegeln (siehe Kapitel "Verriegelungssystem mit Rastbol-
zen").
7. Initialisierung ausführen (Ventil 5x auf- und zufahren, da-
mit die Membrane sich unter Druck an die Sitzkontur an-
passen kann und somit die Abdichtung gewährleistet ist).
ð Das System ist nun einsatzbereit.
www.gemu-group.com
9.5 Demontage Single-Use Membranventilkörper -
pneumatischer Edelstahlantrieb
A
4
▶ Montageanleitung für Single-Use Membranventilkörper
SUB siehe Anhang.
7
3
6
1
19 / 56
9 Einbau in Rohrleitung
VORSICHT
Gefahr der Beschädigung des Single-Use
Membranventilkörpers bei der Demonta-
ge!
▶ Anlage vor Demontage in drucklosen
Zustand bringen.
▶ Der Single-Use Membranventilkörper
1 kann nach der Demontage nicht
mehr verwendet werden.
HINWEIS
1
10
