2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen
Anlagenteilen können Gefahrenpotentiale entstehen, die
durch eine Gefahrenanalyse betrachtet werden müssen. Für
die Erstellung der Gefahrenanalyse, die Einhaltung daraus re-
sultierender Schutzmaßnahmen sowie die Einhaltung regio-
naler Sicherheitsbestimmungen, ist der Betreiber verantwort-
lich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
Gefährdung von Personen durch elektrische, mechani-
sche und chemische Einwirkungen.
Gefährdung von Anlagen in der Umgebung.
Versagen wichtiger Funktionen.
Gefährdung der Umwelt durch Austreten gefährlicher
Stoffe bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
Zufälligkeiten und Ereignisse, die bei Montage, Betrieb
und Wartung auftreten können.
Die ortsbezogenen Sicherheitsbestimmungen, für de-
ren Einhaltung (auch seitens des hinzugezogenen
Montagepersonals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackie-
ren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt der Einbau- und Monta-
geanleitung vom zuständigen Personal vollständig ver-
standen wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien be-
achten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

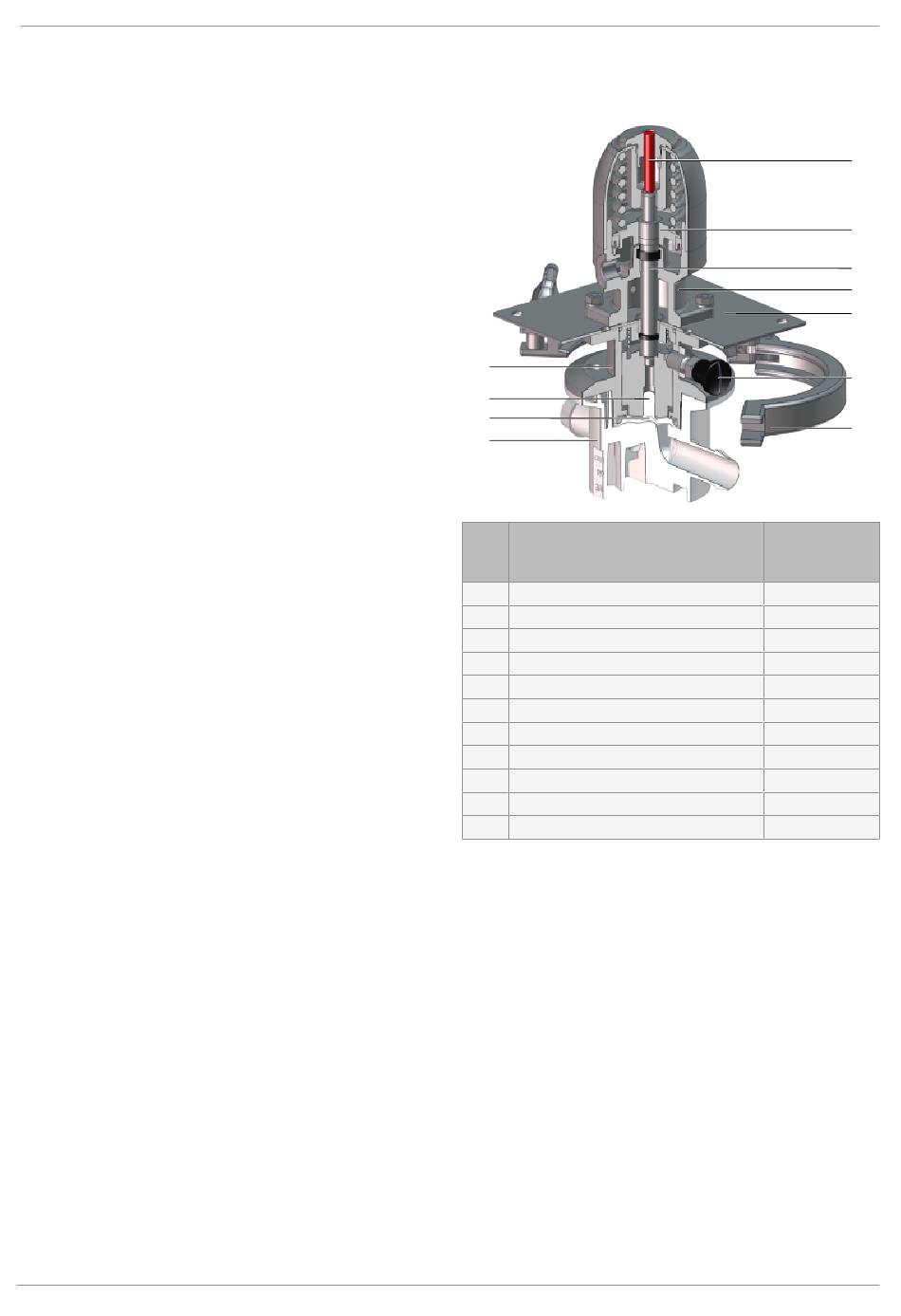

3 Produktbeschreibung

3.1 Aufbau

11
10
9
8
Po-
Benennung
siti-
on
1
Optische Stellungsanzeige
2
Antriebskolben
3
Ventilspindel
4
Antrieb
5
Befestigungsplatte
6
Rastbolzen
7
Clamp Klammer
8
Ventilkörper
9
Membrane
10
Membranpin
11
Zwischenstück

3.2 Beschreibung

Der Single-Use Membranventilkörper des GEMÜ Single-Use
Membranventils SUMONDO verfügt über eine aufgeschweiß-
te Membrane. Zur Montage wird der Single-Use Membran-
ventilkörper am pneumatischen Edelstahlantrieb befestigt
und mittels Rastbolzen verriegelt. Nach der Anwendung kann
der Single-Use Membranventilkörper mitsamt der Membrane
vom pneumatischem Edelstahlantrieb getrennt und entsorgt
werden. Der pneumatische Edelstahlantrieb ist mehrfach ver-
wendbar und verbleibt in der Anlage.

3.3 Funktion

Das GEMÜ Single-Use Membranventil, bestehend aus dem
Single-Use Membranventilkörper SUB und pneumatischem
Edelstahlantrieb SUPM, ist für den Einsatz in Single-Use Sys-
temen in Kunststoff-Rohr- und Schlauchleitungen konzipiert.
Es steuert ein durchfließendes Medium indem es durch ein
Steuermedium geschlossen oder geöffnet werden kann.
5 / 56
3 Produktbeschreibung
1
2
3
4
5
6
7
Werkstoffe
1.4305
1.4571
1.4571
1.4408
1.4404
PA6
1.4401
PP-R
TPE
PP-R
1.4435
GEMÜ SUPM
