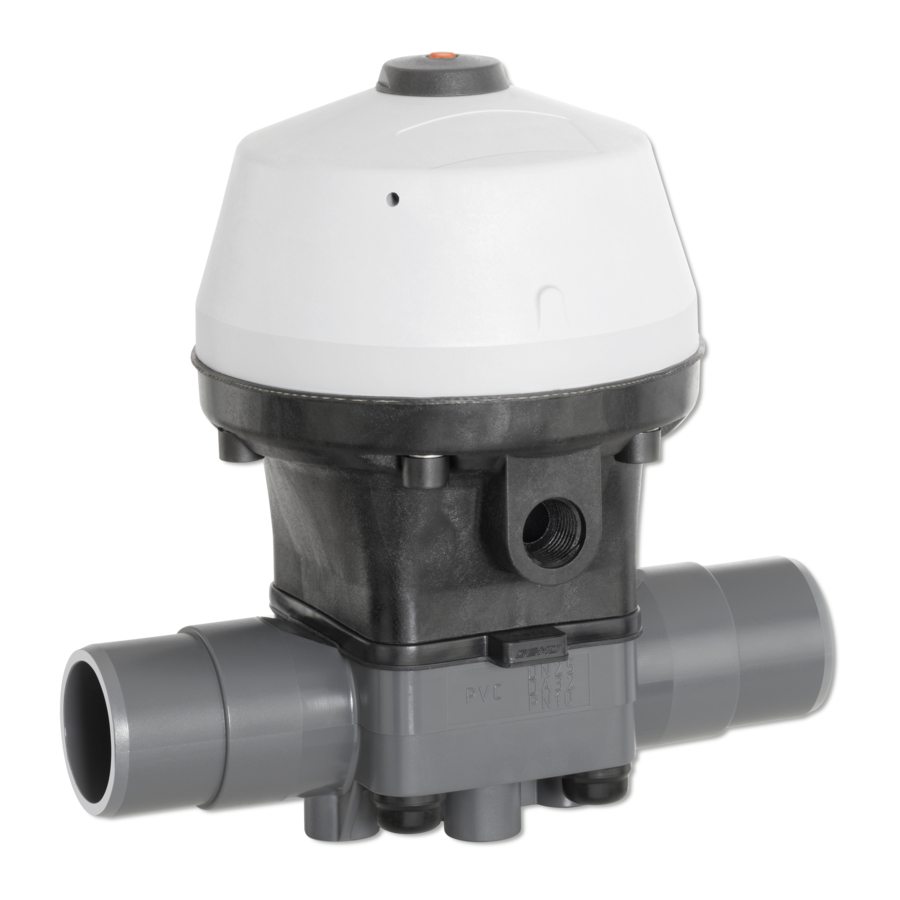

- Seite 1 R690 Austausch des Ersatzteil-Sets Membrangrößen 20 - 50 DN 15 - 65 Steuerfunktion 2 Replacement of spare parts kit Diaphragm sizes 25 - 50 DN 15 - 65 Control function 2 ORIGINAL MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS R690...
-
Seite 2: Allgemeine Hinweise

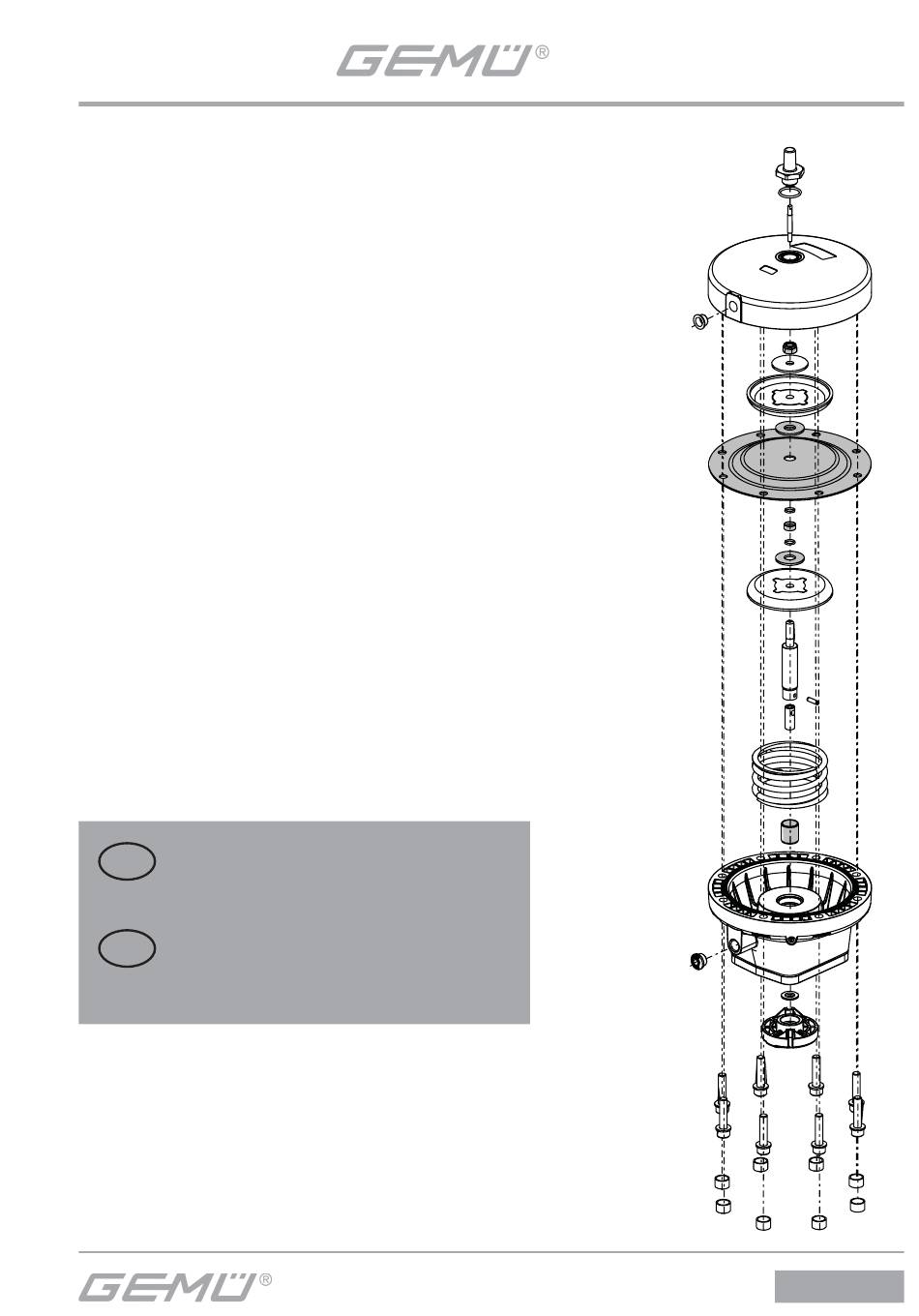

1 Allgemeine Hinweise 2 Explosionsdarstellung schematisch Einbau- und Montageanleitung GEMÜ R690 beachten! Beschreibungen und Instruktionen in dieser Montageanleitung beziehen sich auf Standardausführungen. WARNUNG Unter Druck stehende Armaturen! Gefahr von schwersten Verletzungen oder Tod! Nur an druckloser Anlage arbeiten. WARNUNG Antrieb steht unter... -
Seite 3: Ersatzteil-Sets
Membrangröße 50 (DN 50) 6 K-Nummer (optional) Code Mediumsbereich auf Lackverträglichkeit gereinigt, Teile in Folie eingeschweißt, Gewährleistung nur bei sachgerechter Behandlung! 0101 Bestellbeispiel R690 25 SAK FDN 0101 1 (Code) R690 2 (Code) 3 (Code) 4 (Code) 5 (Code) 6 (Code) -
Seite 4: Austausch Der Ersatzteile
Antriebsoberteil 10 und Antriebsunterteil 16 lösen und entfernen. Pressdruck langsam wegnehmen. Antriebsoberteil 10 entfernen. Wichtig: Nach Demontage alle Teile von Verschmutzungen reinigen (Teile dabei nicht beschädigen). Teile auf Beschädigung prüfen, ggf. auswechseln (nur Originalteile von GEMÜ verwenden). R690 4 / 12... -
Seite 5: Auswechseln Der Ersatzteile
12. Neue Steuermembrane 14 einlegen. 13. Distanzrohr 28 und neuen O-Ring 27 einlegen. 14. Neue obere Dichtscheibe 22 einlegen. 15. Oberen Membranteller 6 einlegen - auf korrekte Einbaulage achten (siehe Zeichung Kapitel 5). 16. Scheibe 9 einlegen. R690 5 / 12... -
Seite 6: Montage Antrieb
Antriebsunterteil 16 mit Schrauben 12 mit Scheiben 13 fachgerecht über Kreuz verschrauben. Wichtig: Die Schrauben 12 zwischen Antriebsoberteil 10 und Antriebsunterteil 16 werden von unten (bei Membrangrößen 25 und 40) bzw. von oben (bei Membrangröße 50) eingeführt. R690 6 / 12... -
Seite 7: General Information
1 General information 2 Exploded drawing - diagrammatic view Observe the GEMÜ R690 installation, operating and maintenance instructions! The descriptions and instructions in these assembly instructions apply to the standard versions. WARNING The equipment is subject to pressure! Risk of severe injury or death! Only work on depressurized plant. -
Seite 8: Spare Parts Kits
Code Medium wetted area cleaned to ensure suitability for paint applications, parts sealed in plastic bag, warranty only valid when treated with proper care! 0101 Order example R690 25 SAK FDN 0101 1 (Code) R690 2 (Code) 3 (Code) 4 (Code) - Seite 9 16. Slowly release the press. Remove actuator top 10. Important: After disassembly, clean all parts of contamination (do not damage parts). Check parts for potential damage, replace if necessary (only use genuine parts from GEMÜ). R690 9 / 12...
- Seite 10 (see drawing chapter 5). 16. Insert washer 9. 17. Tighten new hexagon nut 21 with an open-end wrench SW13 with 16 Nm. 18. Remove compression spring 32 from actuator base 16. 19. Remove bush 17. R690 10 / 12...
- Seite 11 16 with bolts 12 and washers 13. Important: The bolts 12 between actuator top 10 and actuator base 16 are inserted from below (for diaphragm sizes 25 and 40) or from above (for diaphragm size 50). R690 11 / 12...
- Seite 12 VENTIL-, MESS- UND REGELSYSTEME VALVES, MEASUREMENT AND CONTROL SYSTEMS GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach Telefon +49(0)7940/123-0 · Telefax +49(0)7940/123-192 · info@gemue.de · www.gemu-group.com...
